Manuel de configuration du variateur VLT
HVAC
5.2.12 Installation électrique, câbles de commande

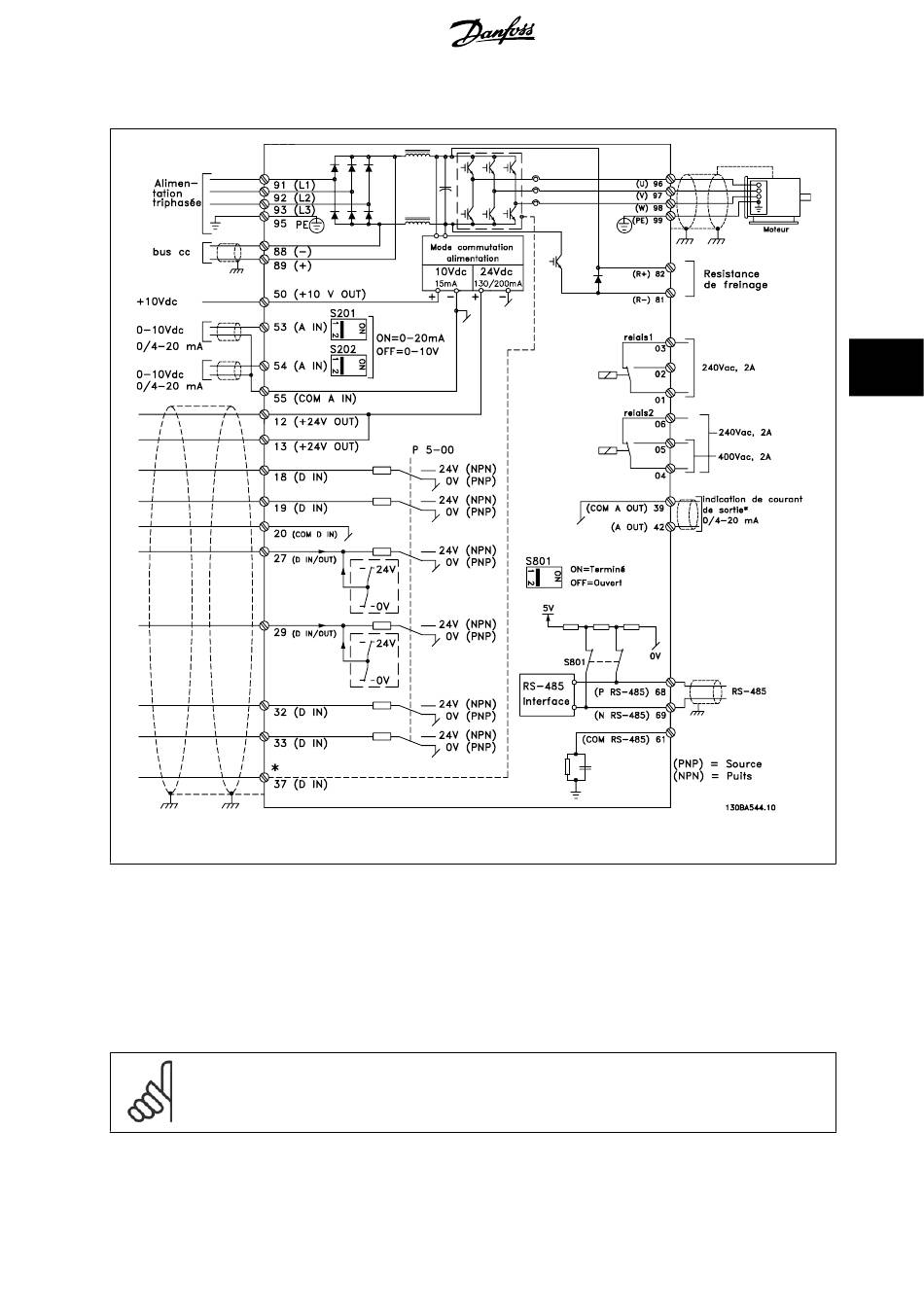

Illustration 5.20: Schéma affichant toutes les bornes. (La borne 37 n'existe que sur les unités avec fonction d'arrêt de sécurité.)
Les câbles de commande très longs et les signaux analogiques peuvent, dans de rares cas et en fonction de l'installation, provoquer des boucles de mise
à la terre de 50/60 Hz, en raison du bruit provenant des câbles de l'alimentation secteur.
Dans ce cas, on peut être obligé de rompre le blindage ou d'insérer un condensateur de 100 nF entre le blindage et le châssis.
Les entrées et sorties digitales et analogiques doivent être connectées séparément aux entrées communes du variateur de fréquence (borne 20, 55, 39)
afin d'éviter que les courants de terre des deux groupes n'affectent d'autres groupes. Par exemple, la commutation sur l'entrée digitale peut troubler le
signal d'entrée analogique.
N.B.!
Les câbles de commande doivent être blindés/armés.
®
MG.11.B9.04 - VLT
®
est une marque déposée Danfoss
5 Installation
5
105
