Manuel de configuration du variateur VLT
HVAC

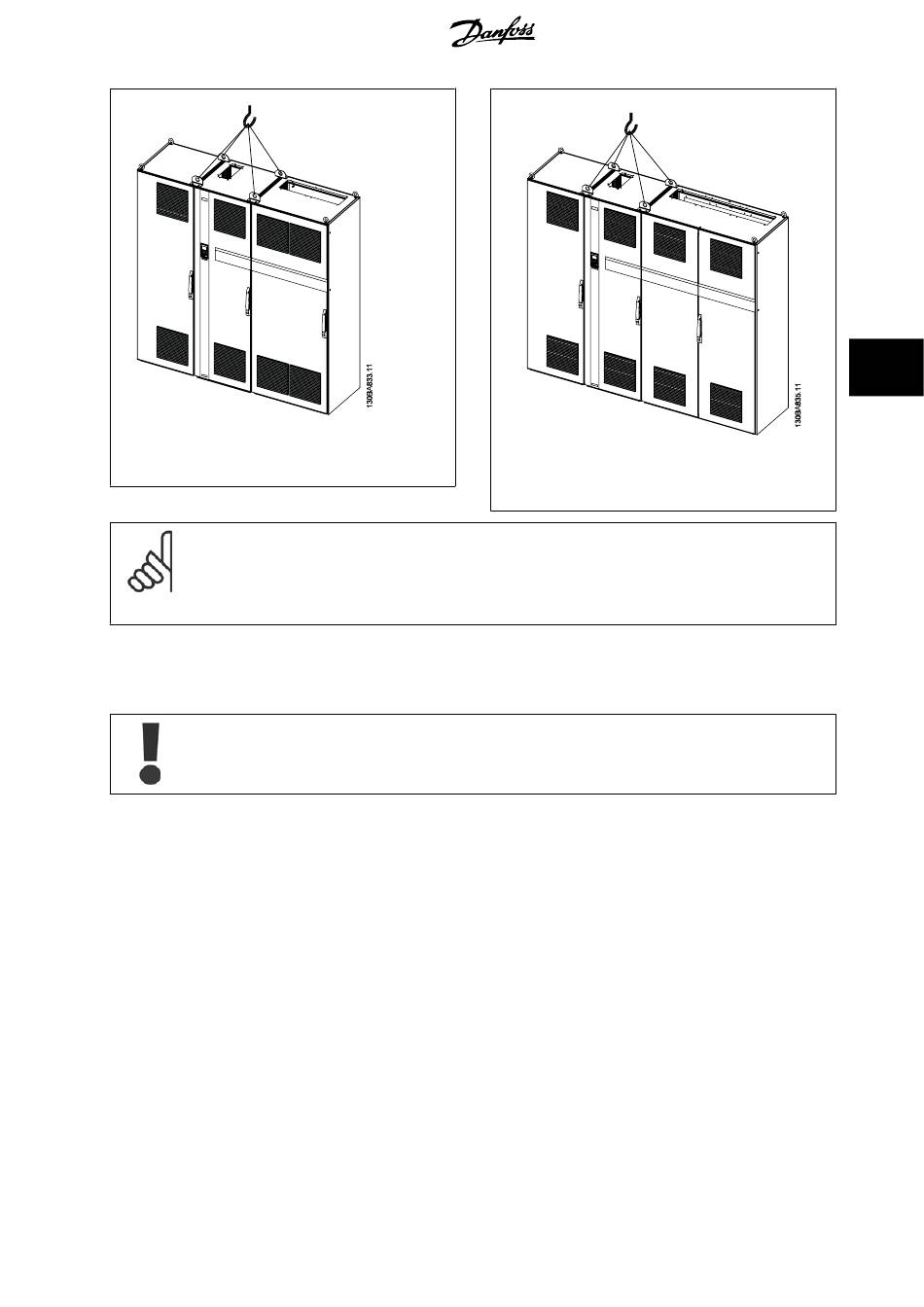

Illustration 5.6: Méthode de levage recommandée, châssis
de taille F3
N.B.!
Noter que la plinthe est fournie dans le même conditionnement que le variateur de fréquence, mais n'est pas fixée aux châssis F1 à
F4 pendant le transport. La plinthe est nécessaire pour fournir au variateur la circulation d'air nécessaire à son refroidissement. Posi-
tionner les châssisF sur le dessus de la plinthe à l'emplacement final de l'installation. L'angle de la partie supérieure du variateur au
câble de levage doit être d'au moins 60 °.
5.1.6 Exigences de sécurité de l'installation mécanique
Porter une attention particulière aux exigences applicables au montage en armoire et au montage externe. Respecter impérativement
ces règles afin d'éviter des blessures graves ou des dégâts sur l'équipement, notamment dans le cas d'installation d'appareils de grande
taille.
Le variateur de fréquence est refroidi par la circulation de l'air.
Afin d'éviter la surchauffe de l'appareil, s'assurer que la température de l'air ambiant
de fréquence
et que la température moyenne sur 24 heures
Déclassement pour température ambiante.
heures au paragraphe
Si la température ambiante est comprise entre 45 °C - 55 °C, un déclassement du variateur de fréquence est opportun. Voir
rature ambiante
.
La durée de vie du variateur de fréquence est réduite si l'on ne tient pas compte de ce déclassement.

5.1.7 Montage externe

Les kits IP21/IP4X top/TYPE 1 ou les unités IP54/55 sont recommandés pour le montage externe.
®
Illustration 5.7: Méthode de levage recommandée, châssis
de taille F4.
ne dépasse pas la température maximale indiquée pour le variateur
n'est pas dépassée
. Consulter la température maximale et la température moyenne sur 24
MG.11.B9.04 - VLT ® est une marque déposée Danfoss
5 Installation
5
Déclassement pour tempé-
89
