Manuel de configuration du FC 300
Surcharge statique en mode VVC
Quand le variateur de fréquence est en surcharge (limite de couple atteinte, par. 4-16/4-17), les régu-
lateurs réduisent la fréquence de sortie dans le but de réduire la charge.
En cas de surcharge extrême, un courant peut se produire, qui fait disjoncter le variateur de fréquence
après 5 à 10 secondes environ.
Le fonctionnement dans la limite du couple est restreint dans le temps (0 à 60 s) défini au par. 14-25.

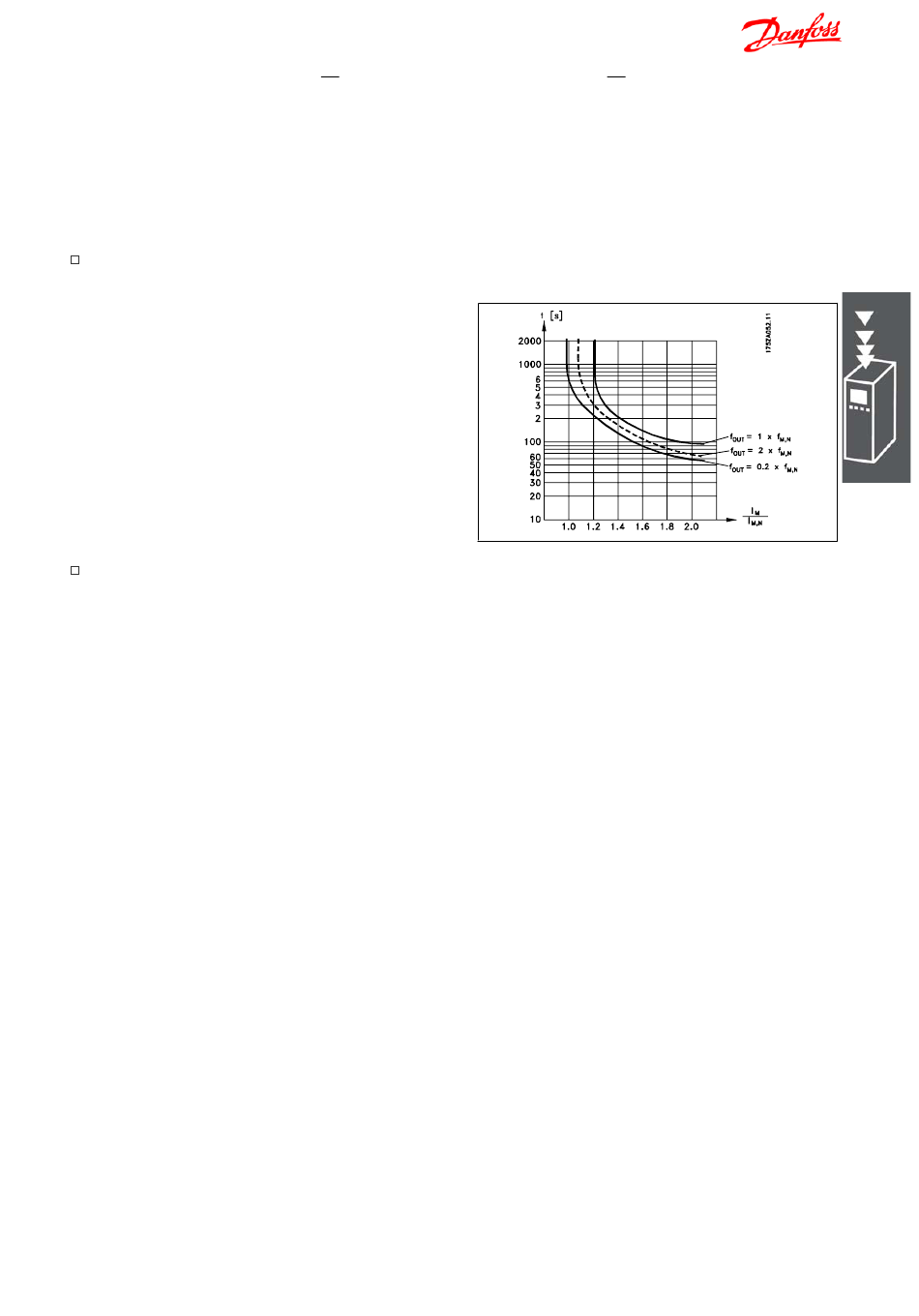

Protection thermique du moteur

La température du moteur est calculée sur la base
du courant du moteur, de la fréquence de sortie
et de la durée ou de la thermistance. Voir le par.
1-90 au chapitre Programmation.
Arrêt de sécurité du FC 300
Le FC 302, ainsi que le FC 301 en protection A1, peuvent appliquer la fonction de sécurité Arrêt sûr du
couple (tel que défini par le projet CD CEI 61800-5-2) ou la Catégorie d'arrêt 0 (telle que définie dans la
norme EN 60204-1).
FC 301 avec protection A1 : Lorsque l'arrêt de sécurité est inclus dans le variateur, la position 18 du code
de type doit être définie sur T ou U. Si la position 18 correspond à B ou X, la borne 37 de l'arrêt de sécurité
n'est pas incluse.
Exemple :
Code de type du FC 301 A1 avec arrêt de sécurité : FC-301PK75T4Z20H4TGCXXXSXXXXA0BXCXXXXD0
Il est conçu et approuvé comme acceptable pour les exigences de la catégorie de sécurité 3 de la norme
EN 954-1. Cette fonctionnalité est appelée "arrêt de sécurité". Avant d'intégrer et d'utiliser l'arrêt de
sécurité dans une installation, il faut procéder à une analyse approfondie des risques de l'installation afin
de déterminer si la fonctionnalité d'arrêt de sécurité et la catégorie de sécurité sont appropriées et suf-
fisantes. Afin d'installer et d'utiliser la fonction d'arrêt de sécurité conformément aux exigences de la
catégorie de sécurité 3 de la norme EN 954-1, respecter les informations et instructions correspondantes
du Manuel de configuration MG.33.BX.YY du FC 300 ! Les informations et instructions du Manuel d'Utili-
sation ne sont pas suffisantes pour utiliser la fonctionnalité d'arrêt de sécurité de manière correcte et
sûre !
Présentation du FC 300
plus
