capteurs avec supports afin de permettre l'affichage de l'angle de
rotation maximum. Les capteurs correspondent au type
électronique CT-3, avec une DEL et une sortie PNP.

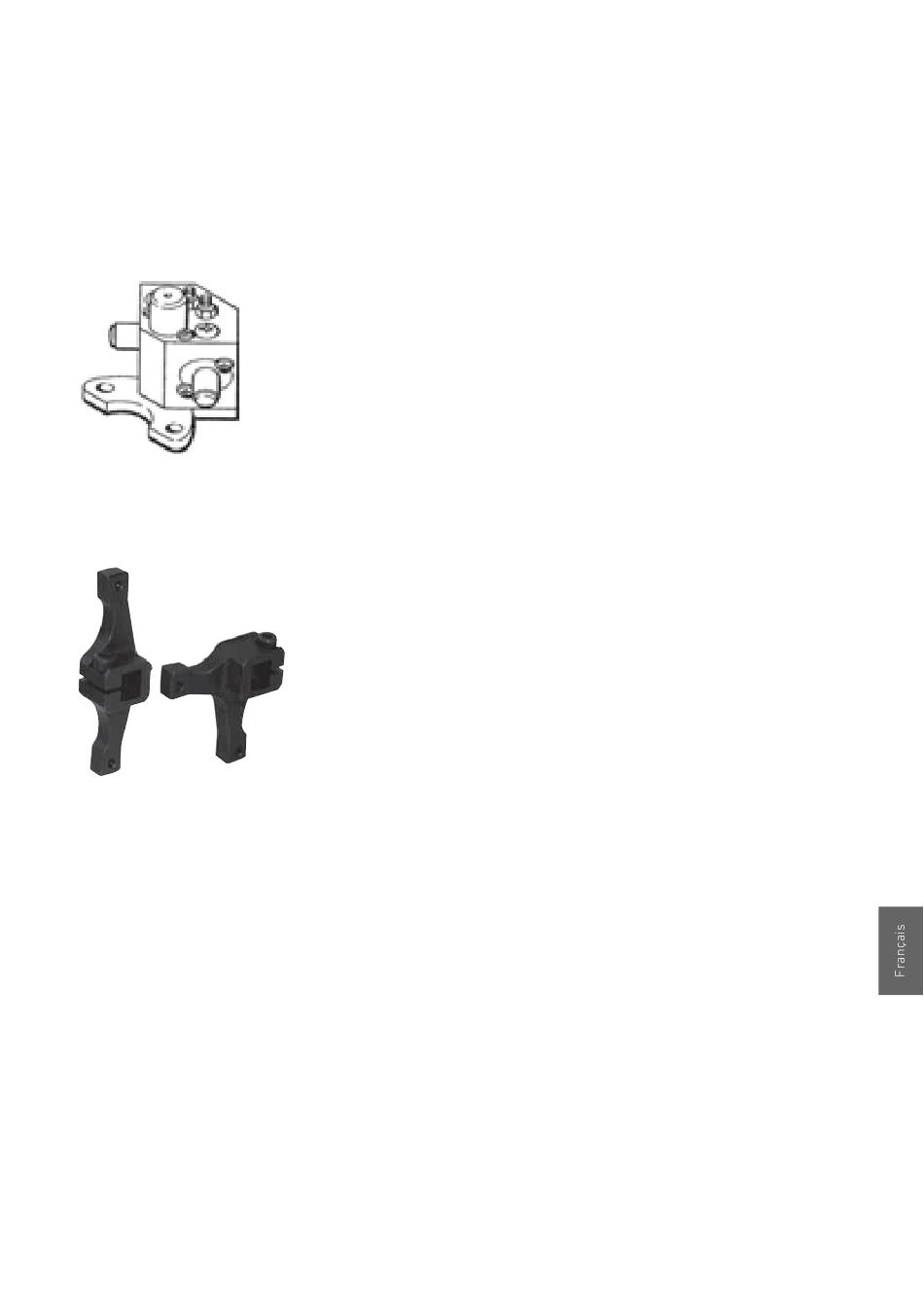

5.3.6 Amortisseur hydraulique pour les tailles 6 à 8
L'amortisseur hydraulique assure un amortissement souple et
léger du mouvement rotatif.
L'amortisseur hydraulique se compose d'un boîtier rempli d'huile
avec deux pistons commandés par un bras pivotant fixé à l'arbre
du vérin rotatif. Lorsque le bras rencontre le piston, l'huile est
pressée par un limiteur réglable, permettant ainsi d'amortir le
mouvement. Un ressort de pression produit une contre-pression
afin que les pistons retournent en position initiale dès que le bras
pivotant n'agit plus sur eux.
5.3.7 Bras pivotant pour vérin rotatif de tailles 6 à 8
Le bras pivotant est employé avec l'amortissement hydraulique
pour l'amortissement du mouvement rotatif. Les bras pivotants
sont disponibles avec un angle de rotation de 90
tous les vérins rotatifs de tailles 6, 7 et 8. Pour le vérin rotatif en
taille 7, il existe également un bras pivotant avec un angle de
rotation de 270
Les bras pivotant avec angles de rotation de 90
disponibles avec et sans aimant. L'aimant est nécessaire en cas
00133614
d'utilisation d'un capteur.
