AVENTICS

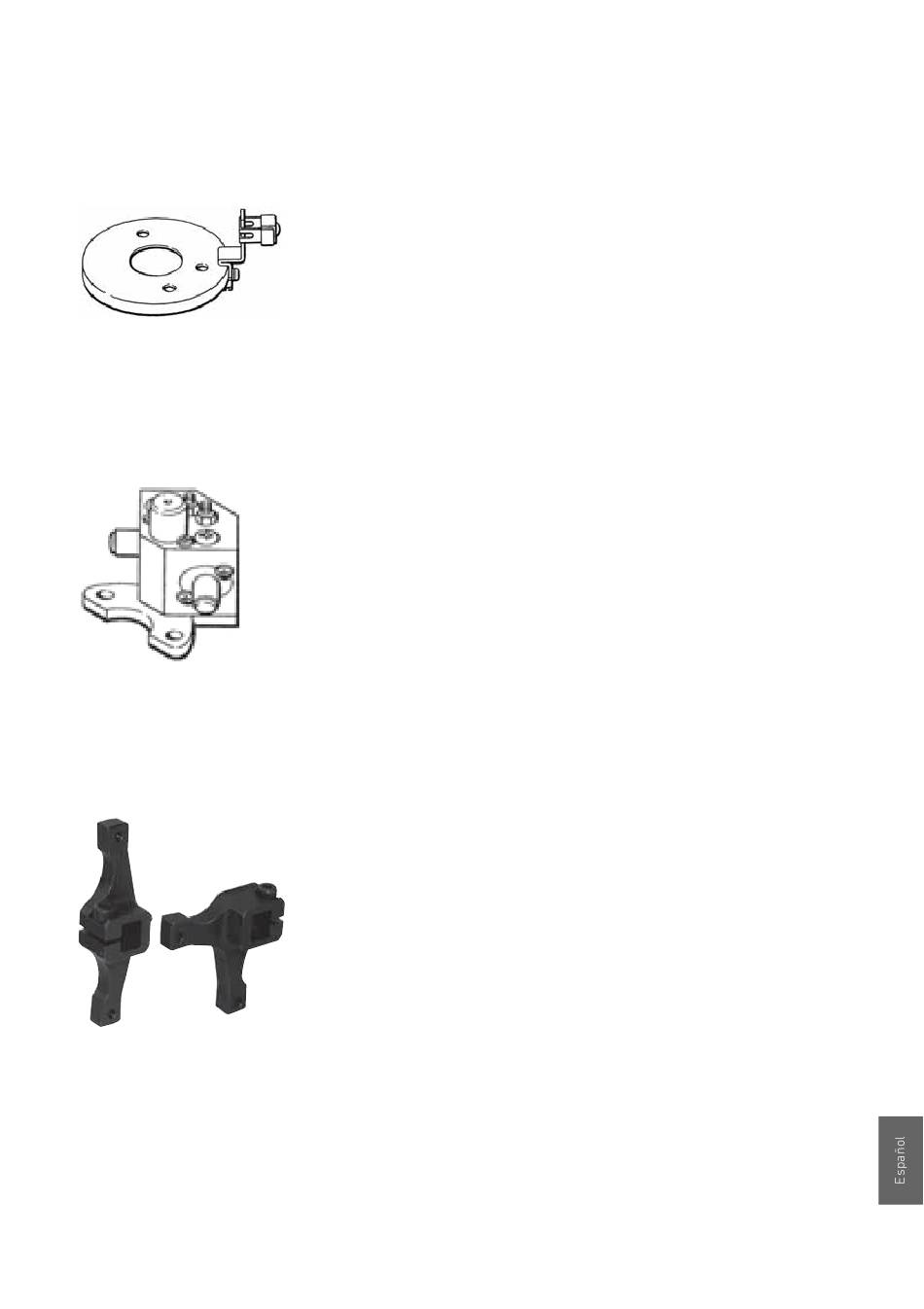

5.3.5 Sensores con piezas de montaje para los
tamaños 6-8
Los sensores emiten una señal a las unidades de control, etc.
cuando el eje de giro alcanza el ángulo de giro establecido.
Los sensores para el actuador de giro en los tamaños 6-8 se fijan
con un portasensor independiente y una placa de fijación a la
carcasa del actuador de giro. En cada placa de fijación se pueden
instalar dos sensores con portasensor para permitir una
indicación con el máximo ángulo de giro. Los sensores cumplen el
tipo electrónico CT-3 con un LED y una salida PNP.
5.3.6 Amortiguador hidráulico para los tamaños 6-8
El amortiguador hidráulico proporciona una suspensión suave y
blanda del movimiento giratorio.
El amortiguador hidráulico se compone de una carcasa llena de
aceite con dos émbolos sobre los que actúa un brazo giratorio
fijado al eje del actuador de giro. Cuando el brazo llega al émbolo,
el aceite se comprime con un estrangulador ajustable, amorti-
guando el movimiento. Un resorte a compresión genera una
contrapresión tal que los émbolos vuelven a su posición inicial en
cuanto el brazo giratorio deja de actuar sobre ellos.
5.3.7 Brazo giratorio para el actuador de giro en los
tamaños 6-8
El brazo giratorio se utiliza junto con el amortiguador hidráulico
para amortiguar el movimiento giratorio. Los brazos giratorios
están disponibles con ángulos de giro de 90
actuadores de giro en los tamaños 6, 7 y 8. Para el actuador de giro
en el tamaño 7 existe también un brazo giratorio con un ángulo de
°
giro de 270 .
Los brazos giratorios con ángulos de giro de 90
00133614
disponibles con y sin imán. El imán es necesario cuando se utiliza
un sensor.
| RAK | R402005099–BDL–001–AB
°
y 180
125
°
para todos los
° °
y 180 están
