Montage de l'amortisseur et du bras pivotant

En combinaison avec un bras pivotant, l'amortisseur hydraulique
pour vérins rotatifs de tailles 6 à 8 assure un amortissement
souple et léger du mouvement rotatif.
Le bras pivotant se fixe à l'arbre du vérin rotatif et et disponible
pour différents angles de rotation (voir catalogue de produits).
Pour pouvoir utiliser des capteurs, un bras pivotant équipé d'un
aimant est nécessaire. Les capteurs doivent être montés avec
toutes leurs pièces de montage avant d'entamer le montage de
l'amortisseur (voir « Montage du capteur pour tailles 6 à 8 » à la
page 74).
1. Fixer le bras pivotant (2) à l'arbre du vérin rotatif à l'aide de la
vis de fixation (1).
2. Fixer l'amortisseur hydraulique (4) au vérin rotatif (5) à l'aide
des vis de fixation fournies (3). Couple de serrage, voir
tableau 4.
2
1

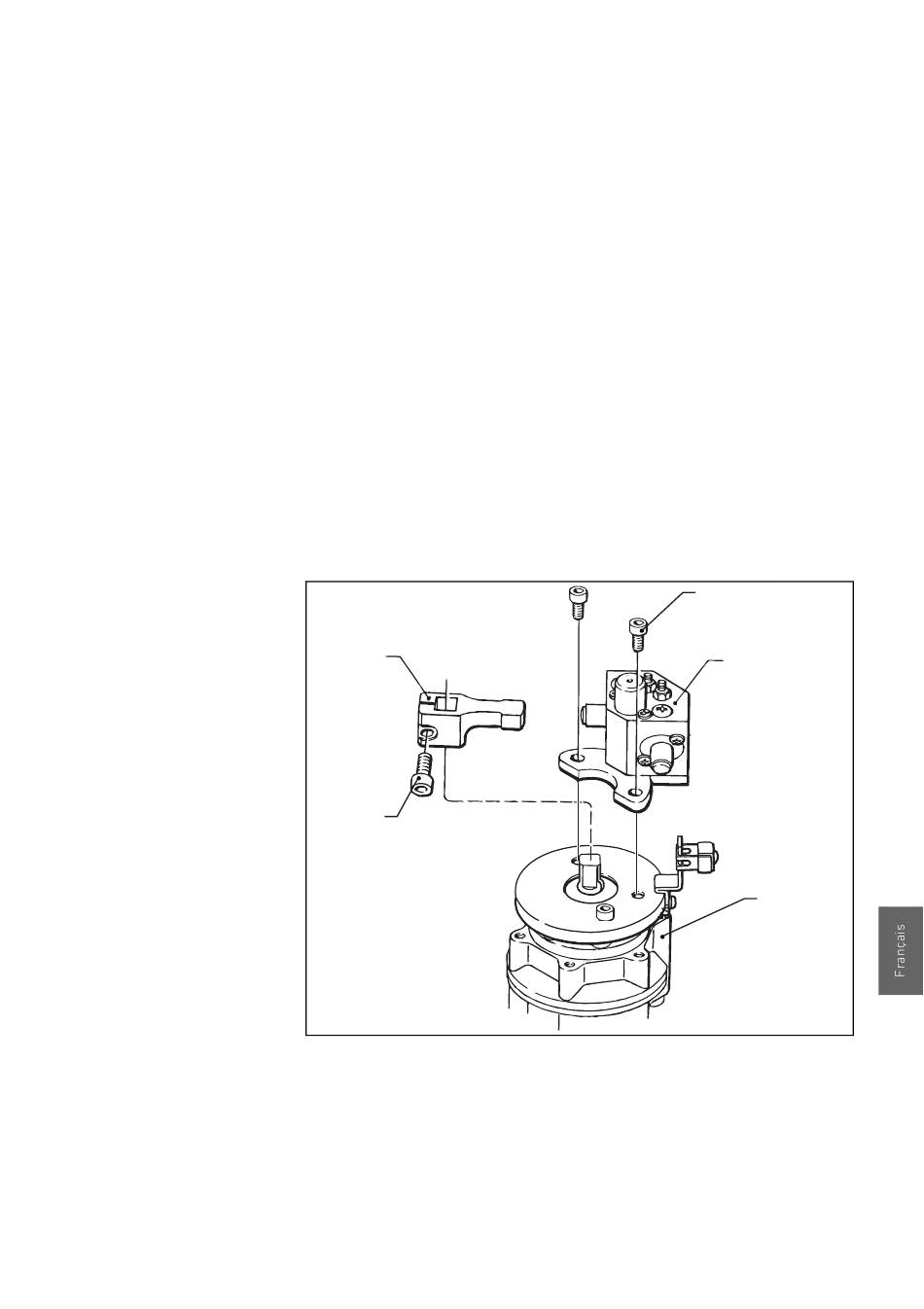

Fig. 10: Montage de l'amortisseur hydraulique pour tailles 6 à 8
| RAK | R402005099–BDL–001–AB 75
3
4
5
00133598
