6.4 Montering av sensor, för storlek 6 till 8
Sensor för vriddon storlek 6 till 8 monteras med hjälp av
sensorhållare och fästplatta direkt på vriddonets hus. Sensor,
hållare och fästplatta beställs och levereras var för sig. Två
sensorer med sensorhållare kan monteras. Vridarm med magnet
krävs för användning av sensor.
Montera en eller två sensorhållare (1) med tillhörande
1.
fästskruv (2) i fästplattan (3).
Montera fästplattan (3) med dess fästskruv (4) i vriddonet (5).
2.

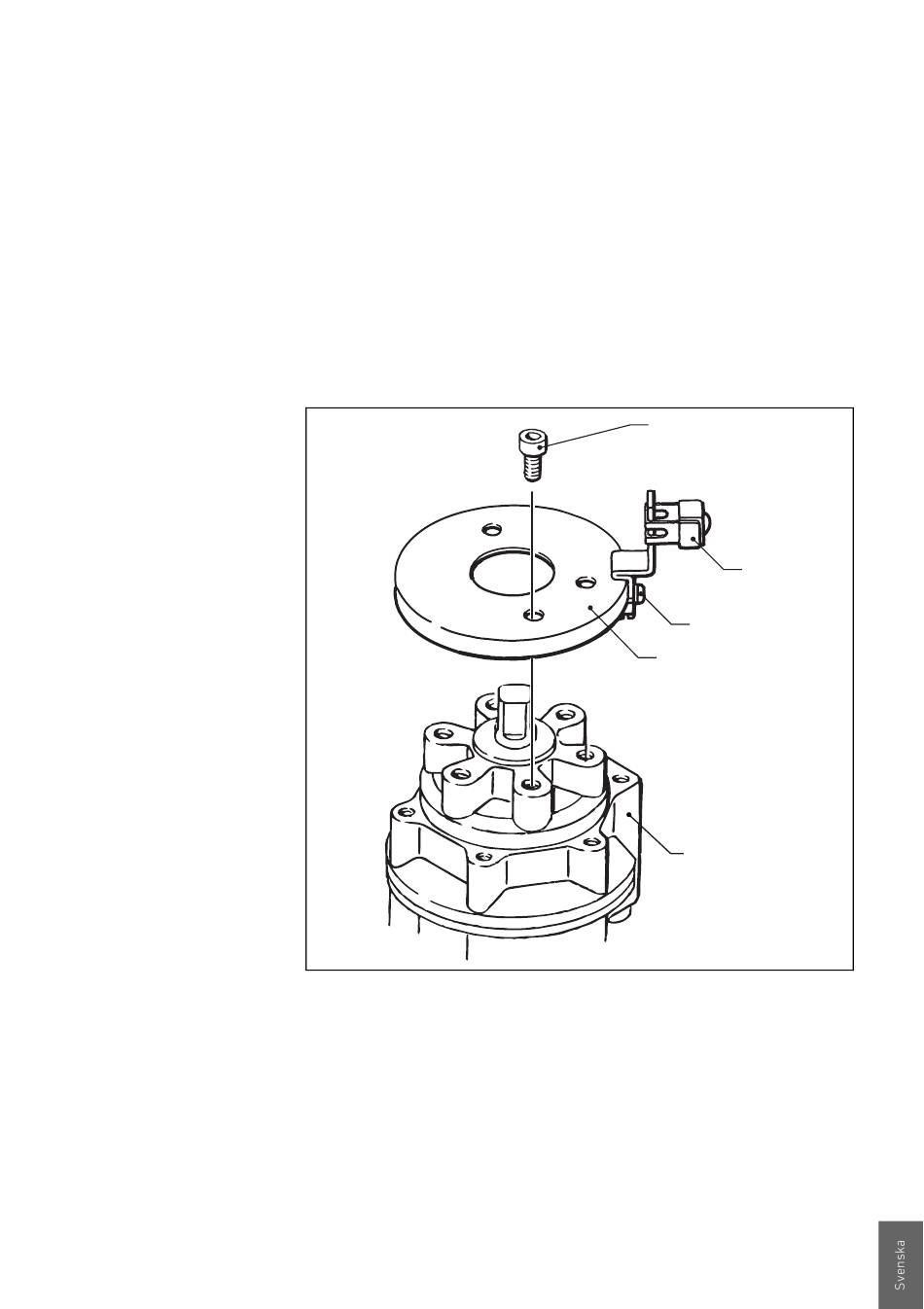

Fig. 9: Montering av sensor, för storlek 6 till 8
Placera sensorn i sensorhållaren och koppla in den enligt
3.
Fig. 8 på sid 160.
Justera sensorns position vid behov genom att lossa
4.
sensorhållarens fästskruv (2). Dra åt skruven med hållaren i
önskat läge.
| RAK | R402005099–BDL–001–AB
4
3
161
1
2
5
00133643
