ρυθμίσεων πραγματοποιείται με την ενεργοποίηση του
στοιχείου "Ολοκλήρωση αρχικής ρύθμισης". Η ένδειξη αλλάζει
στο κύριο μενού.
Homescreen
1 1.1
Καλοριφέρ - Διαφορά πίεσης Δp-v
Επιθυμητή τιμή
μανομετρικού
1,0
6,1 m
Κανονική λειτουργία
3

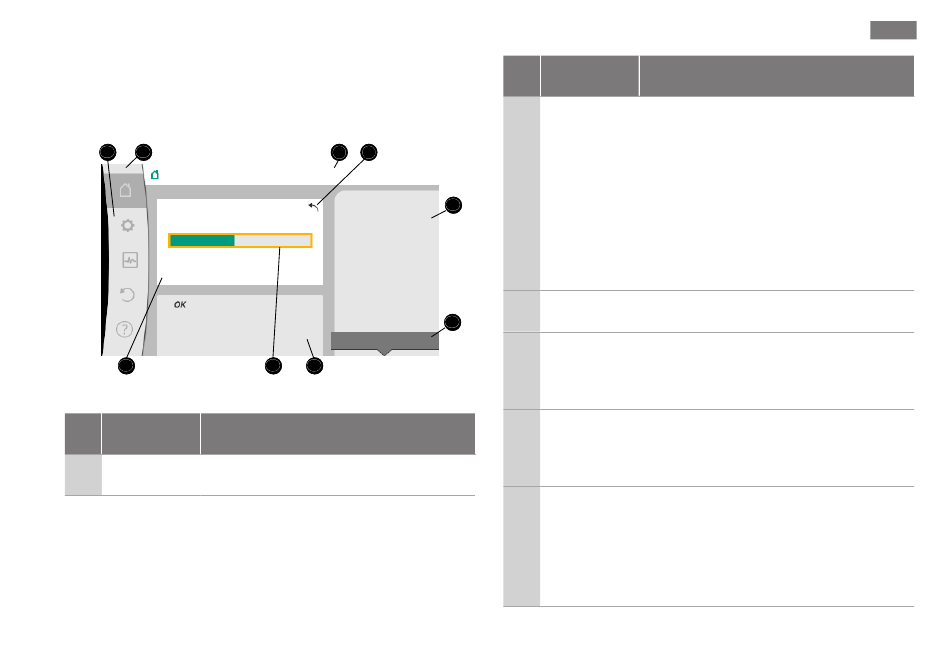

Fig. 2: Homescreen
Θέσ Ονομασία Επεξήγηση
η
Περιοχή Επιλογή διαφορετικών κύριων μενού
1
κύριου μενού
Οδηγίες εγκατάστασης και λειτουργίας Wilo-Stratos MAXO/-D/-Z
2 6
Σημείο λειτουργίας:
6,9
Δp-v
12,0
Q = 10,3 m³/h
H = 2,0 m
Τιμές μέτρησης:
T υγρό = 68,2 °C
P ηλεκ. = 160 W
W ηλεκ. = 42,0 kWh
8
Άλλες ρυθμίσεις
4 5
Θέσ Ονομασία
η
Περιοχή
κατάστασης:
Ένδειξη
σφαλμάτων,
ειδοποιήσεων
1.1
ή
7
πληροφοριών
διαδικασίας
Γραμμή τίτλου Ένδειξη τρέχουσας ρυθμισμένης χρήσης
2
Πεδίο
ένδειξης
3
επιθυμητής
τιμής
Επεξεργαστής
επιθυμητών
4
τιμών
Ενεργές
επιδράσεις
5
Επεξήγηση
Υπόδειξη για μια τρέχουσα διεργασία, μια
ένδειξη βλάβης ή προειδοποίησης.
Μπλε: Ένδειξη κατάστασης διεργασίας ή
επικοινωνίας (στοιχείο CIF επικοινωνίας)
Κίτρινο: Προειδοποίηση
Κόκκινο: Σφάλμα
Γκρι: Δεν εκτελείται κάποια διεργασία στο
παρασκήνιο, δεν υπάρχει κάποια ένδειξη
βλάβης ή προειδοποίησης.
και είδους ρύθμισης.
Ένδειξη τρέχοντων ρυθμισμένων
επιθυμητών τιμών.
Κίτρινο πλαίσιο: Ο επεξεργαστής
επιθυμητής τιμής ενεργοποιείται με το
πάτημα του πλήκτρου και είναι δυνατή μια
αλλαγή στις τιμές.
Ενδείξεις επιδράσεων στη ρυθμισμένη
κατάσταση λειτουργίας
π.χ. ενεργή λειτουργία μείωσης, No-Flow
Stop OFF (βλέπε ταμπέλα "Ενεργές
επιδράσεις"). Μπορούν να εμφανιστούν
έως και πέντε ενεργές επιδράσεις.
