Orientation et espace pour l'installation
du variateur
Installez le variateur verticalement de manière à ne pas réduire l'effet de refroidissement. Lors de l'installation
du variateur, conservez toujours l'espace requis comme suit pour permettre une dissipation normale de la
chaleur.
1
A
30 mm mini.
50 mm mini.
IMPORTANT
12
1-
30 mm mini.
Espace horizontal
Variateurs 200 V, de 0,55 à 90 kW
Variateurs 400 V, de 0,55 à 132 kW
Variateurs 200 V 110 kW
Variateurs 400 V, de 160 à 220 kW
Variateurs 400 V 300 kW

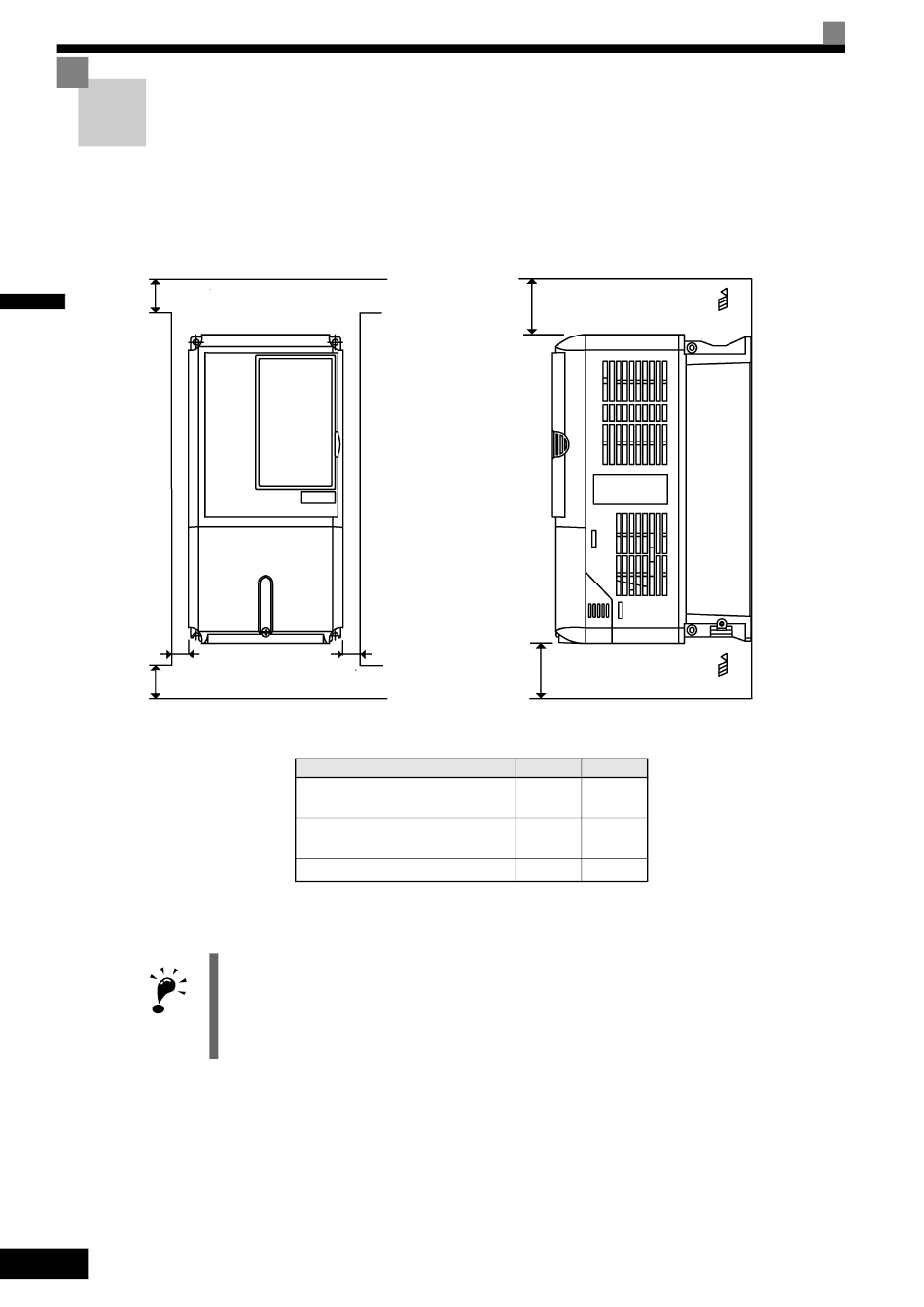

Fig. 1.10 Orientation et espace pour l'installation du variateur
1. Le même espace est requis horizontalement et verticalement pour les variateurs montage mural sous
enveloppe (IP20, NEMA 1) et les variateurs à châssis ouvert (IP00).
2. Retirez systématiquement les capots de protection avant d'installer un variateur 200 V ou 400 V dans
une armoire de commande avec une sortie maximale de 18,5 kW.
Prévoyez assez de place pour les boulons à œil en suspension et les câbles d'alimentation avant
d'installer un variateur 200 V ou 400 V doté d'une sortie minimum de 22 kW dans une armoire.
B
120 mm mini.
Espace vertical
A B
50 mm 120 mm
120 mm 120 mm
300 mm 300 mm
Air
Air
