Lorsque vous utilisez le contrôle V/f ou le contrôle V/f avec PG, vous pouvez faire varier la fréquence
•
porteuse en fonction de la fréquence de sortie, comme le montre le diagramme suivant, en paramétrant les
valeurs de C6-03 (limite haute de la fréquence porteuse), C6-04 (limite basse de la fréquence porteuse) et
C6-05 (gain proportionnel de la fréquence porteuse).
Avec le contrôle vectoriel en boucle ouverte ou fermée, la fréquence porteuse est déterminée par la limite
•
haute de la fréquence porteuse indiquée dans C6-03 (si elle est définie par l'utilisateur) ou par la fréquence
porteuse définie dans C6-02.
Pour rendre fixe la fréquence porteuse, attribuez à C6-03 et C6-04 la même valeur, ou paramétrez C6-05
•
sur 0.
Si les sélections sont celles indiquées ci-dessous, une erreur OPE11 (erreur de sélection de données)
•
survient.
6
Si le gain proportionnel de la fréquence porteuse (C6-05) > 6 et que C6-03 < C6-04.
Si C6-01 = 0 et que la sélection de la fréquence porteuse C6-02 est définie de 2 à E.
Si C6-01 = 1 et que la sélection de la fréquence porteuse C6-02 est définie de 7 à E.
4
6-
Fréquence porteuse
C6-03
C6-04
*K est le coefficient déterminé par la valeur définie dans C6-03.
C6-03 ≥ 10 kHz : K = 3
10 kHz > C6-03 ≥ 5 kHz : K = 2
5 kHz > C6-03 : K = 1

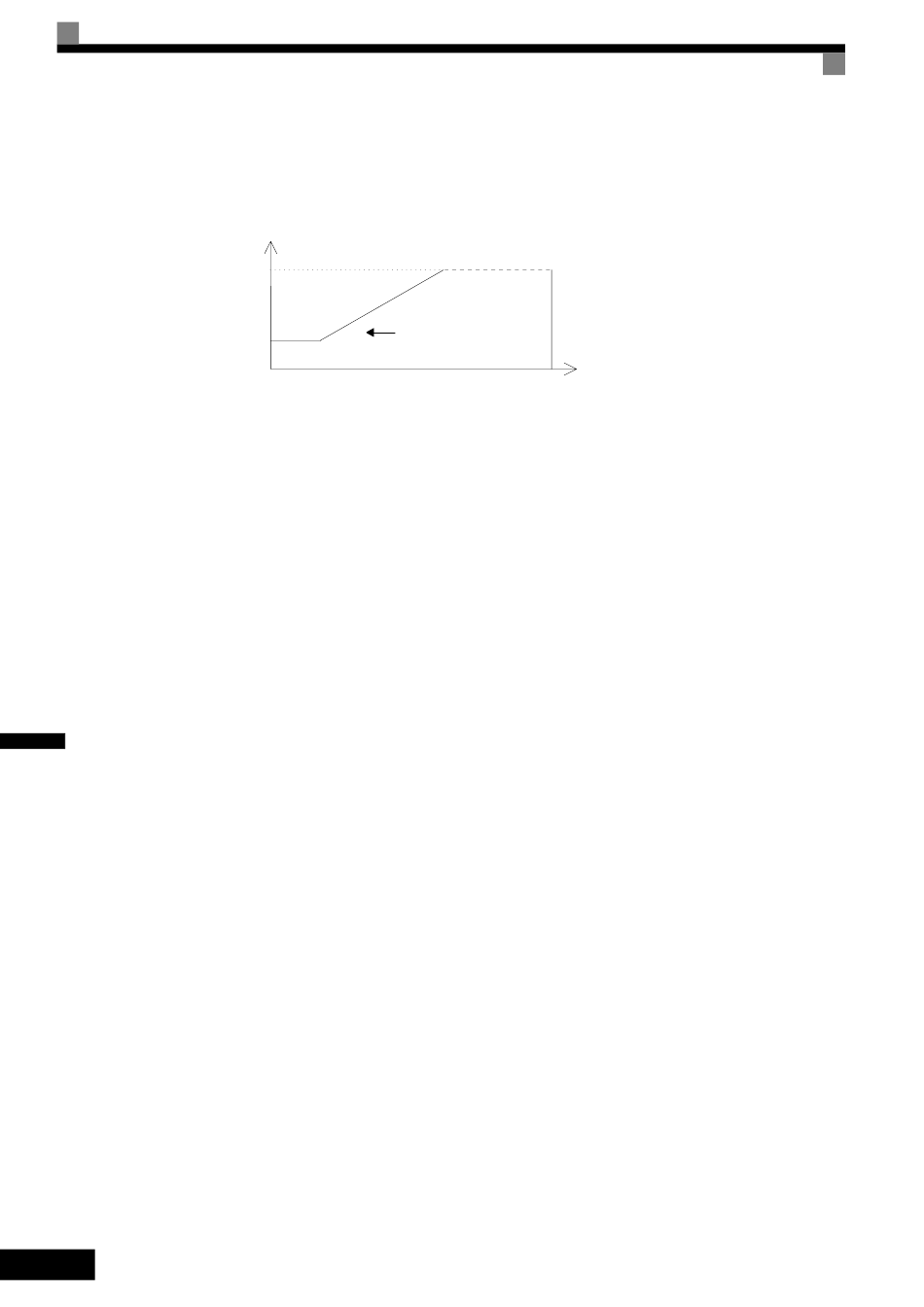

Fig. 6.1 Fréquence porteuse variable
Fréquence de sortie x C6-05 x K*
E1-04
Fréquence de sortie max.
Fréquence de sortie
