Connexions aux appareils périphériques
Vous trouverez des exemples de connexions entre le variateur et des appareils périphériques courants dans
la Fig. 2.1.
2
2
2-
Alimentation
Interrupteur de
circuit à boîtier
moulé
Contacteur
magnétique
(MC)
Bobine d'inductance
c.a. pour amélioration
de l'alimentation
Filtre de bruit en entrée
Variateur
Terre
Filtre de bruit sortant

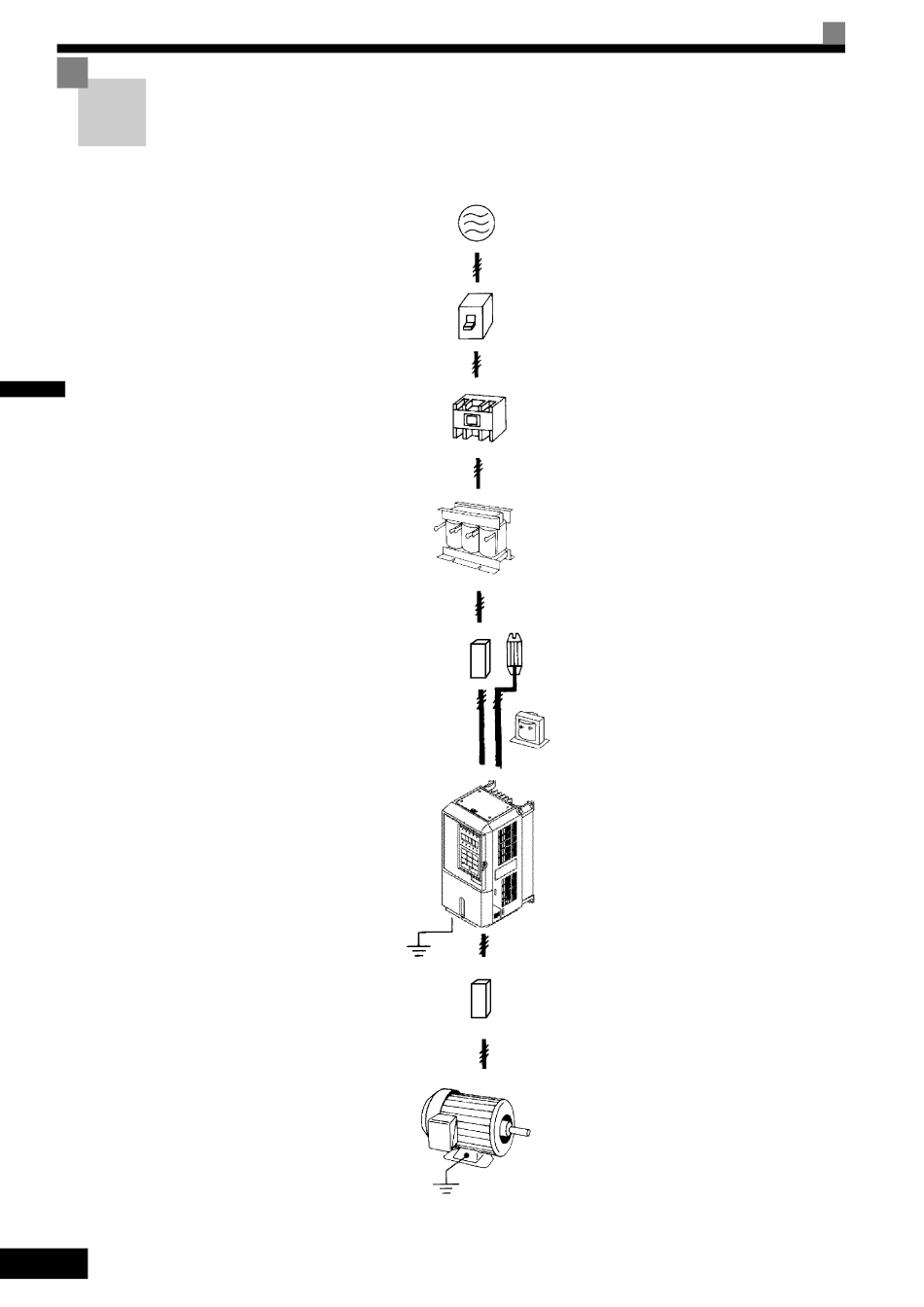

Fig. 2.1 Exemples de connexions aux appareils périphériques
Résistance de freinage
Bobine d'inductance
c.c. pour amélioration
de l'alimentation
Moteur
Terre
