Variateurs 200 V et 400 V de 22 kW ou plus
Le ventilateur du radiateur est fixé en haut du radiateur, à l'intérieur du variateur. Le(s) ventilateur(s) peut/
peuvent être remplacé(s) sans qu'il soit nécessaire de retirer le variateur du panneau sur lequel il est installé.
Démontage du ventilateur
1. Coupez toujours l'alimentation avant de retirer ou d'installer l'ensemble ventilateur du radiateur.
2. Retirez le capot des bornes, le capot du variateur, l'opérateur digital et le capot avant du variateur.
3. Retirez le support des CI de commande (si nécessaire) sur lequel les cartes sont installées. Retirez tous les
câbles reliés au CI de commande et retirez la prise d'alimentation du ventilateur du support de ventilateur
à côté du haut du variateur.
4. Débranchez les fiches de la carte du ventilateur de commande de pilote de porte, placée au dos du
variateur.
5. Retirez les vis de fixation du ventilateur et sortez l'ensemble ventilateur du variateur.
6. Retirez le(s) ventilateur(s) de l'ensemble ventilateur.
Montage du ventilateur
Après avoir fixé le(s) ventilateur(s) neufs, effectuez la procédure décrite ci-dessus dans l'ordre inverse pour
fixer tous les composants.
Lorsque vous installez le ventilateur sur l'étrier de montage, vérifiez que le sens de circulation d'air se fait en
direction du haut du variateur.
Etrier de carte
Control card
de contrôle
bracket
Carte de contrôle
Control card

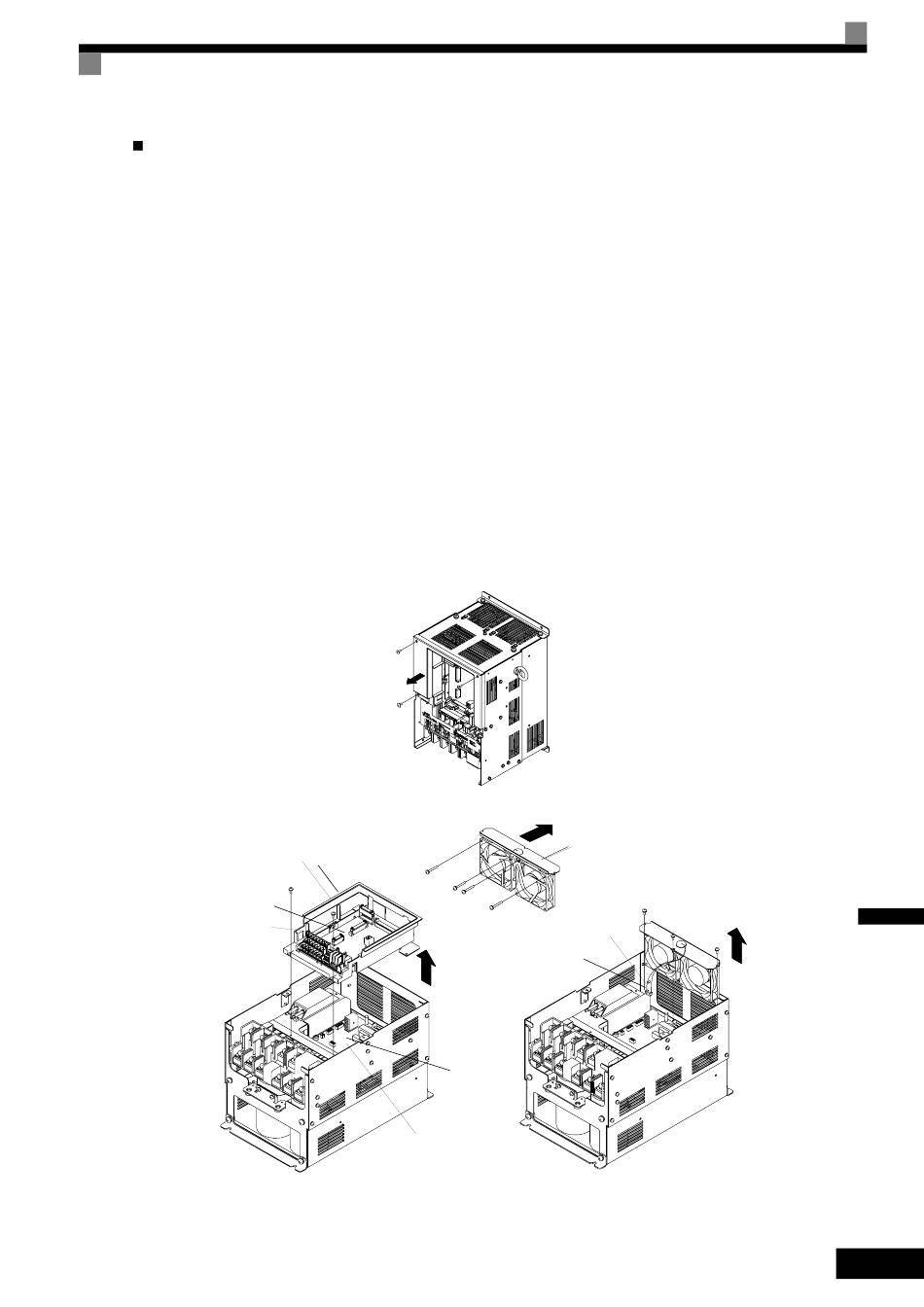

Fig. 8.2 Remplacement du ventilateur (variateurs de 22 kW ou plus)
Sens de la circulation de l'air
Air flow direction
Groupe de ventilation
Fan Assembly
Connecteur
Connector
Gate driver Commande
de pilote
de porte
