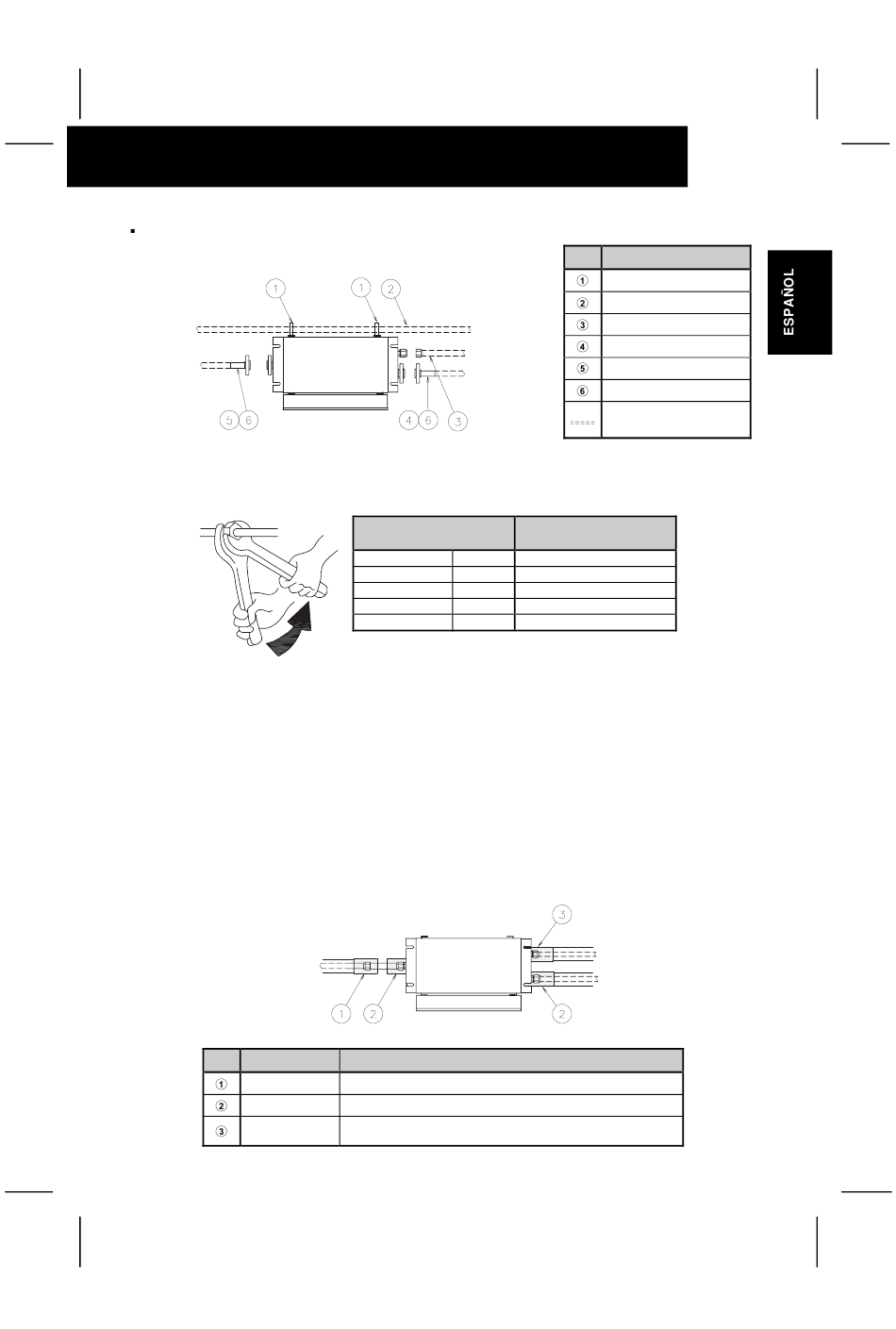

INSTALACIÓN DE LOS TUBOS DE REFRIGERANTE
CH-12.0N
{
Hacia
unidad
interior
3. Apriete la tuerca abocardada con dos llaves inglesas, tal como indica la figura.
4. Una vez conectados los tubos de refrigerante, séllelos con el material aislante que lo suministra
el instalador, tal como muestra la siguiente figura.
Para conectar el gas a baja presión, utilice el tubo con brida que es suministrado por fábrica.
Retire la junta obturadora de la entrada del tubo de gas de la unidad por otra, que se suministra
con el equipo.
(El aislante térmico que recubre la conexión embridada no se suministra de fábrica; deberá
adquirirlo en un establecimiento).
NOTA:
La brida que se suministra de fábrica debe soldarse al tubo de conexión antes de conectar la
válvula. Tras soldar el tubo, monte la junta de obturación. Preste especial atención a la
conexión embridada; asegúrese de que la junta obturadora queda correctamente colocada.
{
Hacia
unidad
interior
Nº Descripción
Aislante
Aislante
Aislante
}
unidad
exterior
Tamaño de tubería
∅6.35
(1/4)
∅9.53
(3/8)
∅12.7
(1/2)
∅15.88
(5/8)
∅19.05
(3/4)
Observaciones
- Suministrado por el instalador – CH-4.0NE
- Suministrado por el instalador – CH-(4.0/8.0/12.0)NE
- Suministrado por el instalador – CH-(4.0/8.0)NE
- Incluido en la unidad CH-12.0N como accessorio.
No Descripción
Brida fijadora de tubo
Tubo de Liquido
Tubo de Gas Alto
Hacia
Tubo de Gas Bajo
Tubo de Gas
Tubo con brida
Tubo suministrado
por el instalador
Par de Apriete (N.m)
2
4
6
8
10
}
Hacia
unidad
exterior
27
