STRUTTURA

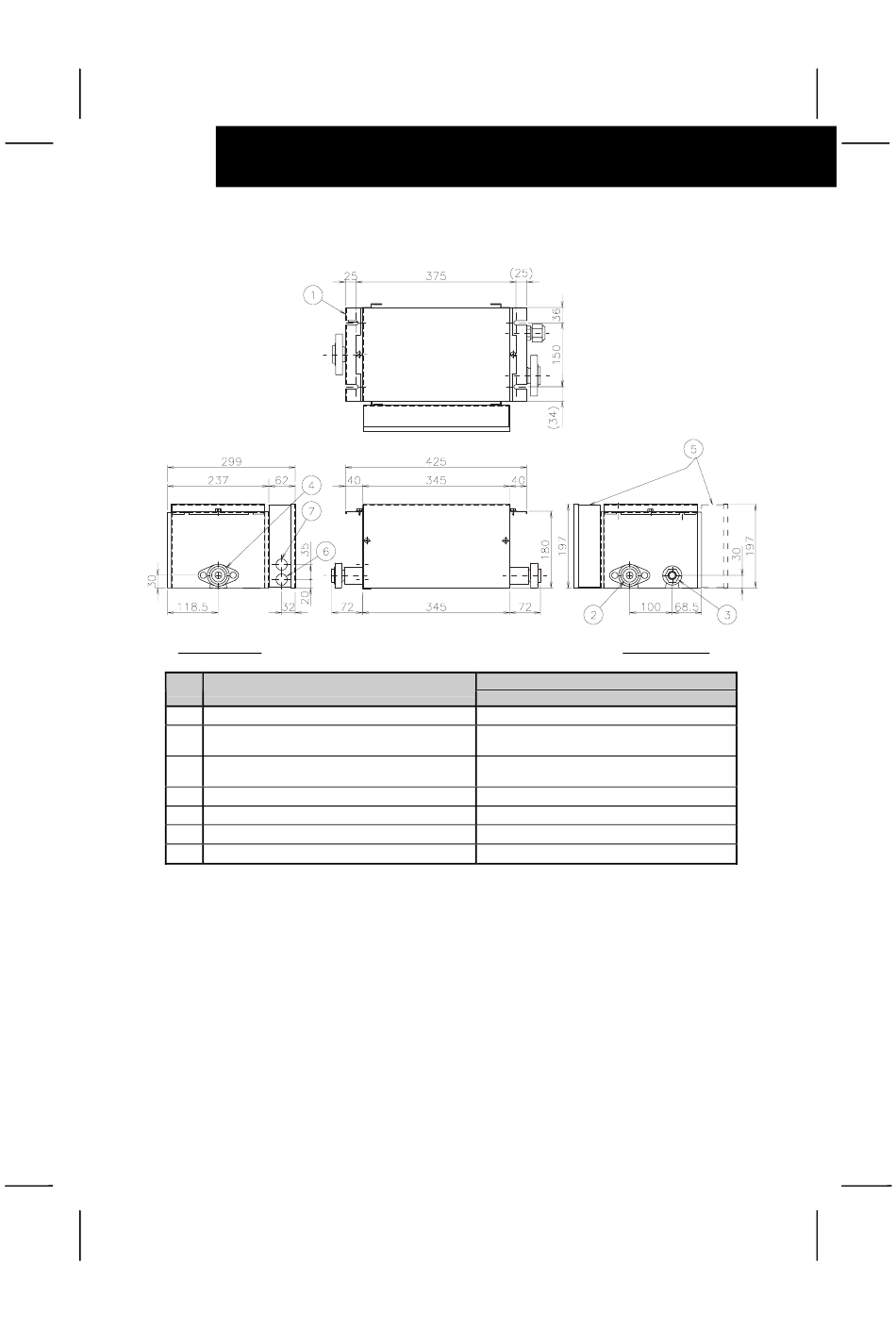

2.1.2. Modello: Unità CH-12.0N
All'unità interna
Nº Nome
Supporto
1
Connessione del circuito del gas refrigerante
2
(bassa)
Connessione del circuito del gas refrigerante
3
(alta)
Connessione del circuito del gas refrigerante
4
Quadro elettrico di comando
5
Foro per Linea di funzionamento
6
Foro per Linea di alimentazione
7
All'unità esterna
Osservazioni
CH-12.0N
Per bullone M8 o W5/16
∅22.2 Raccordo Flangia
∅19.05 Raccordo svasato
∅22.2 Raccordo Flangia
(Collegamento disponibile su entrambi i lati)
∅26.5
∅26.5
Unita:mm
