1.
CONSIGNES DE SÉCURITÉ
ATTENTION:
- Ne pas procéder aux travaux d'installation, tuyauterie frigorifique et câblage électrique
sans se référer à notre manuel d'installation.
- Vérifier que le câble de mise à la terre est branché fermement.
- Connecter un fusible de la puissance spécifiée.
PRECAUTION :
- Ne pas installer l'unité CH et le câble dans un rayon de 3 mètres de radiateurs à fortes ondes
électromagnétiques (matériel médical par exemple).
2.
STRUCTURE

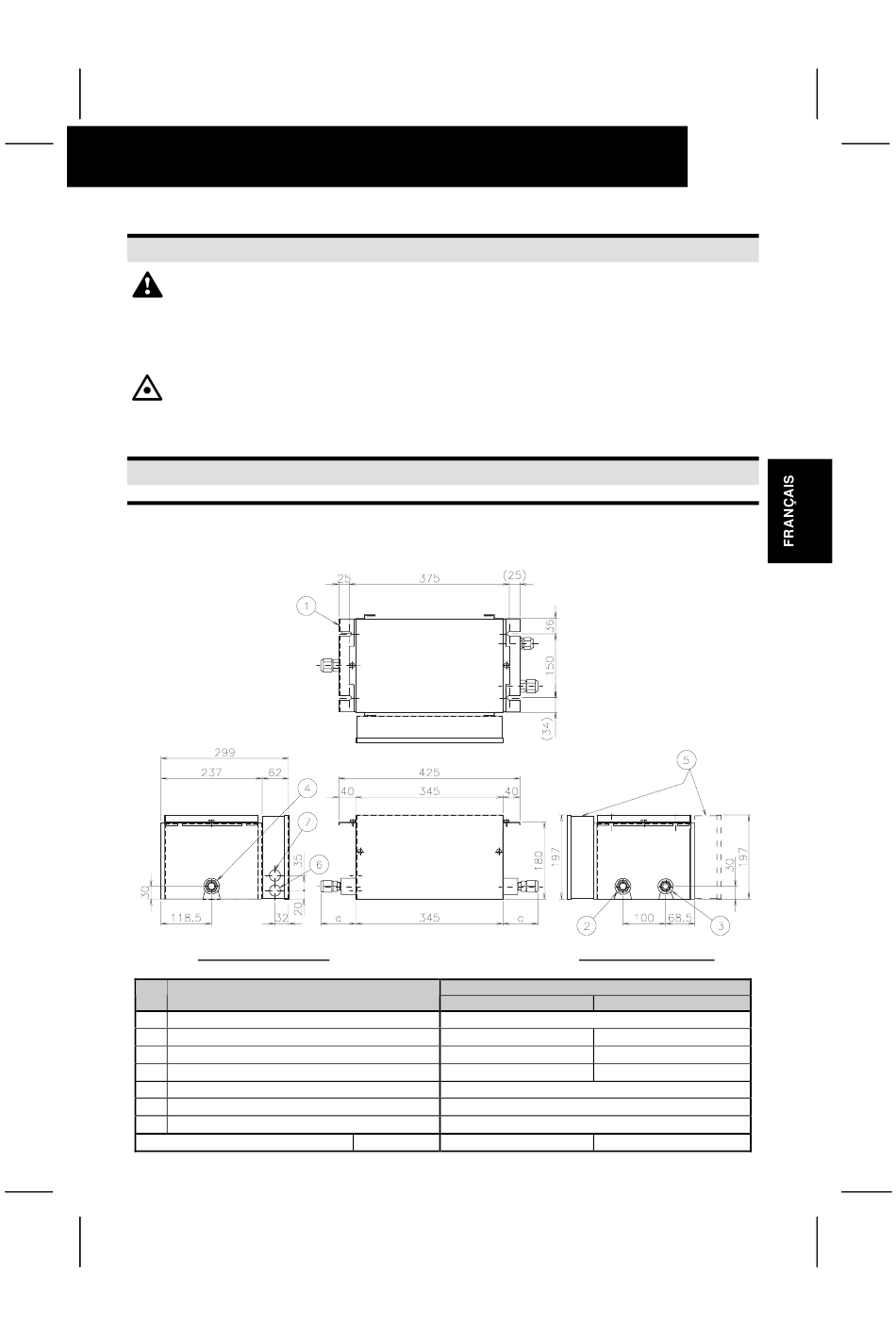

2.1. DIMENSIONS

2.1.1. Modèle : Unité CH -(4.0/8.0)NE
Vers l'unité intérieure
Nº Nom
1 Support de suspension
2 Raccord du tuyau du gaz frigorigène (en bas)
3 Raccord du tuyau du gaz frigorigène (en haut)
4 Raccord du tuyau du gaz frigorigène
5 Boîtier de commande électrique
6 Orifice pour la ligne de fonctionnement
7 Orifice pour la ligne d'alimentation électrique
Dimension
CONSIGNES DE SÉCURITÉ
Remarques
CH-4.0NE
Pour boulon M8 ou W5/16
∅15.88 Raccord évasé
∅12.7 Raccord évasé
∅15.88 Raccord évasé
(Fixation disponible des deux côtés)
a 78mm
49
Unit:mm
Vers l'unité extérieure
CH-8.0NE
∅19.05 Raccord évasé
∅15.88 Raccord évasé
∅19.05 Raccord évasé
∅26.5
∅26.5
82mm
