142
ELEKTRISK KABELDRAGNING
5. Surra ihop kablarna ordentligt med kabelklämman inuti den elektriska boxen.
6. Fäst locket på den elektriska boxen efter kabelarbete.

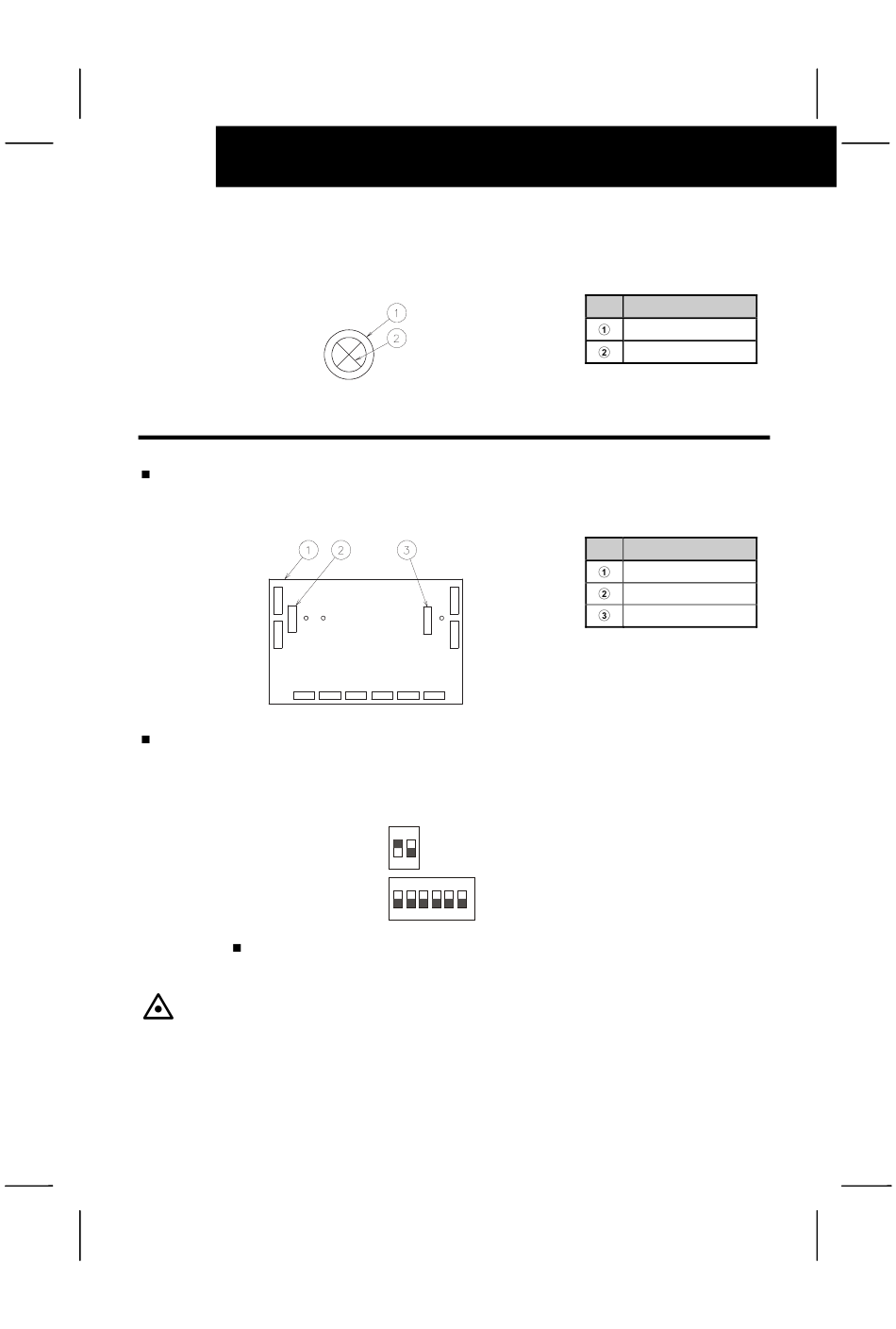

6.3. INSTÄLLNING AV DIP-OMKOPPLARE
Position på DIP-omkopplare
PCB1 i den elektriska boxen är utrustad med 2 typer av DIP-omkopplare (DSW2, DSW5) som visas i
figuren nedan.
Inställning av DIP-omkopplare
DIP-omkopplare är inställda vid leverans och inga inställningar på fältet är nödvändiga. Dessa
används för självdiagnos av PCB.
Position Fabriksinställning (DIP-omkopplare)
¥ DSW5
¥ DSW2
ANMÄRKNING:
Märket " " indikerar position på DIP-omkopplare. Figurerna ovan visar inställning innan
leverans.
FÖRSIKTIGHET:
Innan inställning av DIP-omkopplare utförs stäng AV strömförsörjningen och ställ sedan in
DIP-omkopplare. Om omkopplarna ställs in utan att strömkällan stängs AV kan inte
omkopplarna fungera korrekt.
ON
1 2
ON
1 2 3 4 5 6
Nr Namn
Gummibussning
Skär inuti
Nr Namn
PCB1
DSW5
DSW2
