Manuels Connexes pour Hitachi RAK-70PPA
Sommaire des Matières pour Hitachi RAK-70PPA

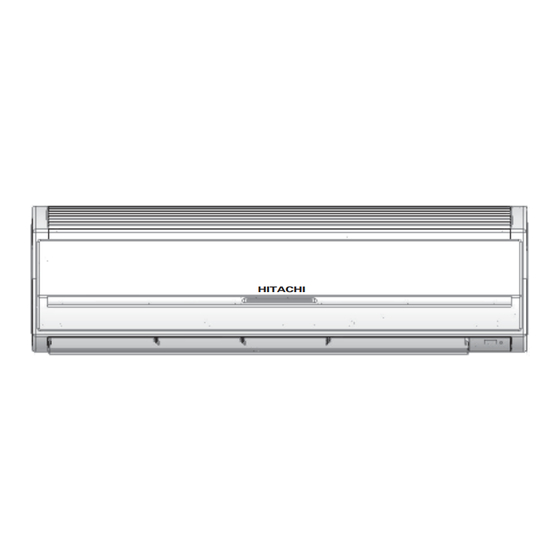

- Page 1 SPLIT SYSTEM UNITÉ INTÉRIEURE / GROUPE EXTÉRIEUR MODÈLE RAK-70PPA / RAC-70WPA UNITÉ INTÉRIEURE HITACHI RAK-70PPA GROUPE EXTÉRIEUR RAC-70WPA – 29 –...
-
Page 2: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ ● Avant d’utiliser l’unité, lisez attentivement la section « Précautions de sécurité » pour prendre connaissance des recommandations d’utilisation de l’unité. ● Tenez tout particulièrement compte des symboles « Avertissement » et « Attention ». La section « Avertissement » contient des instructions qui, si elles ne sont pas scrupuleusement respectées, peuvent provoquer de graves blessures ou causer la mort de l’utilisateur. - Page 3 PRÉCAUTIONS D’UTILISATION ● Le produit doit être exclusivement utilisé conformément aux spécifications du fabricant. ● Pour éviter tout risque mortel d’électrocution, ne manipulez jamais l’appareil avec les mains mouillées. ● Si vous utilisez l’appareil avec d’autres équipements de chauffage, aérez régulièrement la pièce pour éviter tout risque d’asphyxie.
-
Page 4: Nom Et Fonction De Chaque Pièce
GROUPE EXTÉRIEUR ÉVACUATION Vidange de l’eau condensée vers l’extérieur. CÂBLE DE RACCORDEMENT PRISE D’AIR (ARRIÈRE, CÔTÉ GAUCHE) SORTIE D’AIR NOM ET DIMENSIONS DU MODÈLE MODÈLE LARGEUR (mm) HAUTEUR (mm) PROFONDEUR (mm) RAK-70PPA 1150 RAC-70WPA – 32 –... - Page 5 INDICATEURS DE L’UNITÉ INTÉRIEURE TÉMOIN DE MINUTERIE Ce voyant s’allume lorsque la minuterie est activée. TÉMOIN DE FONCTIONNEMENT Ce témoin s’allume lorsque l’appareil est en fonctionnement. Lors de la phase de chauffage, le TÉMOIN DE FONCTIONNEMENT clignote dans les cas suivants : (1) Lors du préchauffage Pendant 2 à...
-
Page 6: Préparation Avant L'utilisation
PRÉPARATION AVANT L’UTILISATION ■ Installation des piles 1. Faites glisser le couvercle pour l'enlever. 2. Installez deux piles alcalines AAA.LR03. Mettez les piles dans le bon sens en vous aidant des repères du compartiment. 3. Remettez le couvercle en place. ■... -
Page 7: Réglage De La Date Et De L'heure
PRÉPARATION AVANT L’UTILISATION ■ Réglage de la date et de l'heure 1. Appuyez sur le touche (Réinitialiser) pour commencer le réglage. « Year » (Année) se met à clignoter. 2. Appuyez sur le touche (Heure) pour régler l'année. 3. Appuyez sur le touche (Horloge). -
Page 8: Nom Et Description Des Fonctions De La Télécommande
NOM ET DESCRIPTION DES FONCTIONS DE LA TÉLÉCOMMANDE TÉLÉCOMMANDE La télécommande contrôle le fonctionnement de l'unité intérieure. La télécommande offre une portée ● d'environ 7 mètres. Si l'éclairage de la pièce est contrôlé électroniquement, cette portée peut être inférieure. L'unité peut être installée au mur à l'aide du support de xation fourni. Avant de l'installer au mur, véri ez que l'unité... - Page 9 NOM ET DESCRIPTION DES FONCTIONS DE LA TÉLÉCOMMANDE Touche de sélection MODE Touche POWERFUL Ce touche permet de sélectionner le (Puissance) mode de fonctionnement. Appuyez Ce touche permet de passer sur ce touche pour faire dé ler au mode POWERFUL les différents modes de façon (Puissance).
-
Page 10: Fonctions Diverses
FONCTIONS DIVERSES ■ Contrôle du redémarrage automatique ● En cas de coupure de courant, cette fonction permet de redémarrer automatiquement l'unité après le rétablissement de l'alimentation électrique en conservant le mode de fonctionnement et la direction du débit d'air précédemment sélectionnés. (À... -
Page 11: Mode Chauffage
MODE CHAUFFAGE ● Utilisez l'appareil pour chauffer une pièce lorsque la température extérieure est inférieure à 21 °C. Si la température est trop élevée (plus de 21 °C), le mode chauffage peut être désactivé a n de protéger l'appareil. ● Pour garantir la abilité... -
Page 12: Mode Déshumidification
MODE DÉSHUMIDIFICATION Utilisez l'appareil pour déshumidi er une pièce lorsque la température ambiante est supérieure à 16 °C. En dessous de 15 °C, le mode déshumidi cation ne fonctionne pas. Appuyez sur le touche de sélection MODE jusqu'à ce que l'écran af che (Déshumidi cation). -
Page 13: Mode Refroidissement
MODE REFROIDISSEMENT Utilisez l'appareil pour rafraîchir une pièce lorsque la température extérieure est comprise entre -10 et 43 °C. Si l'humidité de la pièce est très élevée (80 %), des gouttelettes de condensation peuvent se former sur la grille de la sortie d'air de l'unité intérieure. Appuyez sur le touche de sélection MODE jusqu'à... -
Page 14: Mode Ventilation
MODE VENTILATION Vous pouvez utiliser l'appareil comme un simple recycleur d'air. Appuyez sur le touche de sélection MODE jusqu'à ce que l'écran af che (FAN) (Ventilation). Sélectionnez la vitesse de ventilation souhaitée à l'aide du touche (FAN SPEED) (Vitesse de ventilation) (le réglage est indiqué à l'écran). (HIGH) (MED) (LOW) - Page 15 MODE PUISSANCE ● Lorsque vous appuyez sur le touche (POWERFUL) (Puissance) en mode AUTO (Automatique), HEATING (Chauffage), DEHUMIDIFYING (Déshumidi cation), COOLING (Refroidissement) ou FAN (Ventilation), le climatiseur tourne à la puissance maximum. ● En mode POWERFUL (Puissance), l'unité intérieure souf era de l'air plus froid ou plus chaud selon si elle se trouve en mode COOLING (Refroidissement) ou HEATING (Chauffage) respectivement.
-
Page 16: Mode Silencieux
MODE SILENCIEUX ● Lorsque vous appuyez sur le touche (SILENT) (Silencieux) en mode AUTO (AUTOMATIQUE), HEATING (CHAUFFAGE), DEHUMIDIFYING (DÉSHUMIDIFICATION), COOLING (REFROIDISSEMENT) ou FAN (VENTILATION), la vitesse du ventilateur devient extrêmement lente. ■ Activation du mode SILENT (Silencieux) ● Appuyez sur le touche (Silencieux) lors du fonctionnement de l'appareil. -
Page 17: Mode Économique
MODE ÉCONOMIQUE Le mode ECO (Économie) économise l'énergie en modi ant automatiquement la température de consigne et en limitant la valeur de consommation d'énergie maximum. ● Lorsque vous appuyez sur le touche (Économie) en mode AUTO (AUTOMATIQUE), HEATING (CHAUFFAGE), DEHUMIDIFYING (DÉSHUMIDIFICATION) ou COOLING (REFROIDISSEMENT), le climatiseur passe au mode «... -
Page 18: Mode Absence
MODE ABSENCE Pour empêcher toute diminution excessive de la température ambiante, réglez automatiquement la température sur 10°C lorsque vous vous absentez. Ce mode peut fonctionner de deux façons : « Fonctionnement continu » et « Fonctionnement pendant un nombre de jours ». Utilisez le « Fonctionnement pendant un nombre de jours » pour spécifi er un nombre de jours inférieur à 99. ■... -
Page 19: Mode Nettoyage (Nettoyage Automatique)
MODE NETTOYAGE (NETTOYAGE AUTOMATIQUE) Séchage de l’échangeur de chaleur intérieur après un fonctionnement en mode refroidissement afi n d'éviter la moisissure. ■ Activation du mode CLEAN (Nettoyage) ● Appuyez sur le touche (CLEAN) (Nettoyage) quand l'appareil est hors tension. La durée totale de l'opération de nettoyage automatique est de 60 minutes. - Page 20 MODE PROGRAMMATEUR PONCTUEL (PROGRAMMATEUR D'ACTIVATION/DÉSACTIVATION) MINUTERIE DE DÉSACTIVATION Vous pouvez régler l'appareil pour qu'il s'arrête à une heure prédéfi nie. 1. Appuyez sur le touche (Programmateur de désactivation). clignotent à l'écran. 2. Réglez l'heure d'arrêt à l'aide du touche (TIME) (Heure). 3.
- Page 21 FONCTIONNEMENT DU MINUTERIE DE MISE EN VEILLE Le programmateur peut être réglé sur une durée quelconque inférieure à 7 jours. Lorsque vous appuyez sur le touche (SLEEP) (Veille) en mode AUTO (Automatique), HEATING (Chauffage), DEHUMIDIFYING (Déshumidifi cation), COOLING (Refroidissement) ou FAN (Ventilation), le climatiseur modifi e la température ambiante et réduit la vitesse du ventilateur.
-
Page 22: Fonctionnement Du Minuterie De Mise En Veille
FONCTIONNEMENT DU MINUTERIE DE MISE EN VEILLE ■ Réglage de ECO SLEEP TIMER (Minuterie de mise en veille) et ON TIMER (Programmateur d'activation) Le climatiseur est arrêté par ECO SLEEP TIMER (Minuterie de mise en veille) et redémarré par ON TIMER (Programmateur d'activation). 1. -
Page 23: Utilisation Du Programmateur Hebdomadaire
UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE ● Il est possible de sélectionner le Mode A ou le Mode B. Pour chaque mode, vous pouvez régler jusqu'à 6 programmes par jour. Au total, vous pouvez régler jusqu'à 42 programmes par semaine pour chaque mode. Si la date et l'heure ne sont pas réglées, la réservation de WEEKLY TIMER (Programmateur hebdomadaire) ne peut pas être réglée. ●... - Page 24 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE 5. Appuyez sur le touche (Programmateur d’activation ou de désactivation) pour sélectionner la réservation ON TIMER (Programmateur d’activation) ou OFF TIMER (Programmateur de désactivation). 6. Appuyez sur le touche (Heure) pour régler la réservation horaire. 7. Appuyez sur la commande (TEMP ) pour défi...
- Page 25 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE Étape 2: Sélectionnez le Mode A ou le Mode B et activez ou désactivez WEEKLY TIMER (Programmateur hebdomadaire). ■ Procédure de sélection du Mode A ou du Mode B du réglage WEEKLY TIMER (Programmateur hebdomadaire). 1. Appuyez sur le touche (Hebdomadaire).
- Page 26 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE Étape 3: Copiez et annulez le programme de réservation. ■ Comment copier et coller. Il est facile de modifi er le programme de réservation en copiant des données d'un jour vers un autre. 1. Appuyez sur le touche (Hebdomadaire) pour sélectionner le Mode A ou le Mode B.
- Page 27 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE Étape 3: Copiez et annulez le programme de réservation. ■ Comment supprimer les données du programmateur hebdomadaire. [Supprimer la réservation d'un numéro de programme] 1. Appuyez sur le touche (Hebdomadaire) pour sélectionner le Mode A ou le Mode 2.
- Page 28 UTILISATION DU PROGRAMMATEUR HEBDOMADAIRE Étape 3: Copiez et annulez le programme de réservation. [Supprimer la réservation d'un jour] 1. Appuyez sur le touche (Hebdomadaire) pour sélectionner le Mode A ou le Mode B. 2. Appuyez sur le touche (Hebdomadaire) pendant 3 secondes environ pour démarrer la modifi...
- Page 29 FONCTION INFORMATIONS ● Appuyez sur le touche (INFO) pour affi cher la température autour de la télécommande et la consommation d'énergie mensuelle sur la télécommande. ● Après le remplacement des piles, dirigez la télécommande vers l'unité intérieure et appuyez sur le touche (INFO).
-
Page 30: Verrouillage Du Mode De Fonctionnement
VERROUILLAGE DU MODE DE FONCTIONNEMENT La télécommande peut être réglée pour commander le mode HEATING (Chauffage) (y compris FAN (Ventilation)), le mode COOLING (Refroidissement) (y compris FAN (Ventilation)) et le mode DEHUMIDIFYING (Déshumidifi cation) (y compris FAN (Ventilation)). ■ Méthode de verrouillage du fonctionnement du mode HEATING (Chauffage) (y compris FAN (Ventilation)). Appuyez simultanément sur les touche (ECO) (Économie) et (POWERFUL) (Puissance) -
Page 31: Disjoncteur
Remarque La plage de températures recommandée selon le test de sécurité est donnée ci-dessous : ● Refroidissement Chauffage Minimum Maximum Minimum Maximum Bulbe sec (°C) Intérieur Bulbe humide (°C) Bulbe sec (°C) Extérieur Bulbe humide (°C) DISJONCTEUR Lorsque vous n’utilisez pas le climatiseur individuel, placez le disjoncteur en position OFF (Arrêt). MÉMO ...................................... -
Page 32: Conseils Pour Une Utilisation Optimale
CONSEILS POUR UNE UTILISATION OPTIMALE Température ambiante appropriée Installation de rideaux ou de volets Vous pouvez Avertissement diminuer Une température trop chaleur basse nuit à votre pénètre dans santé et entraîne un une pièce au gaspillage d’électricité. niveau fenêtres. Ventilation Utilisation efÀ... -
Page 33: Informations Destinées À L'utilisateur
INFORMATIONS DESTINÉES À L’UTILISATEUR Climatiseur et source de chaleur dans une pièce Attention Si la quantité de chaleur présente dans la pièce dépasse les capacités de refroidissement du climatiseur (par exemple, davantage de personnes dans la pièce, utilisation d’appareils de chauffage, etc.), la température de consigne ne peut pas être atteinte. -
Page 34: Installation Des Filtres De Purification De L'air
INSTALLATION DES FILTRES DE PURIFICATION DE L’AIR ATTENTION Le nettoyage et la maintenance doivent être effectués lorsque le voyant de À ltre s’allume. Avant de nettoyer l’appareil, arrêtez-le et mettez-le hors tension. Ouverture du panneau avant ● Ouvrez le panneau avant en tenant chaque côté des deux mains. - Page 35 MAINTENANCE ATTENTION Le nettoyage et la maintenance doivent être uniquement effectués par un personnel qualiÀ é. Avant de nettoyer l’appareil, arrêtez-le et mettez-le hors tension. FILTRE D’ENTRÉE Nettoyez le À ltre d’entrée, car il élimine la poussière à l’intérieur de la pièce. Un À ltre d’entrée très obstrué réduit le débit d’air et la puissance frigoriÀ...
- Page 36 Panneau avant lavable ● Retirez le panneau avant et lavez-le à l’eau claire. Utilisez une éponge douce. Rincez abondamment l’unité à l’eau claire si vous avez utilisé un détergent neutre. Si le panneau avant reste en place, nettoyez-le à l’aide ●...
-
Page 37: Inspection Périodique
ATTENTION Le nettoyage et la maintenance doivent être uniquement effectués par un personnel qualiÀ é. Avant de nettoyer l’appareil, arrêtez-le et mettez-le hors tension. MAINTENANCE AVANT UN ARRÊT PROLONGÉ ● Faites fonctionner l’unité en réglant le mode de fonctionnement (Refroidissement), la température sur 32 °C et la vitesse de ventilation sur HI (Rapide) pendant une demie journée avec une météo clémente, puis laissez l’unité... -
Page 38: Service Après-Vente Et Garantie
SERVICE APRÈS-VENTE ET GARANTIE AVANT DE FAIRE APPEL AU SERVICE APRÈS-VENTE, VÉRIFIEZ LES POINTS SUIVANTS. CONDITION VÉRIFIEZ LES POINTS SUIVANTS Si la télécommande n’émet Les piles doivent-elles être remplacées ? ● aucun signal La polarité des nouvelles piles est-elle correcte ? ●... - Page 39 MEMO ............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................–...
