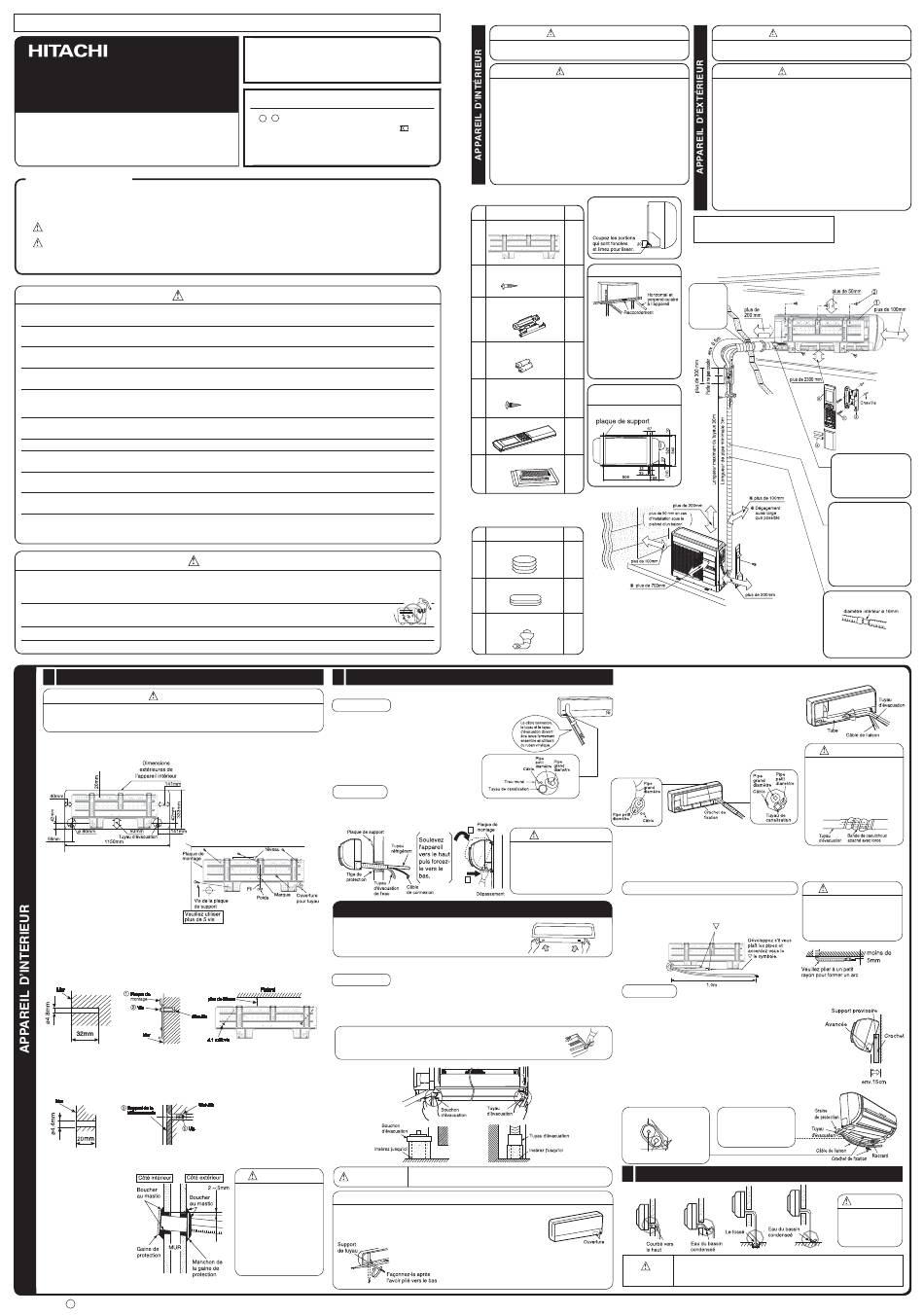

Hitachi RAK-70PPA Guide Rapide

POUR LE SERVICE PERSONNEL SEULEMENT
SYSTEME ONDULATEUR SPLIT SYSTEM
INSTALLATION MANUELLE
Appareil d'intérieur Appareil d'extérieur
RAK-70PPA RAC-70WPA
PRÉCAUTIONS
● Lisez les précautions à prendre attentivement avant de mettre l'appareil en marche.
Le contenu de cette section est important pour assurer une parfaite sécurité. Veuillez prêter une attention particulière aux
●
signes suivants.
AVERTISSEMENT ....... Des mauvaises méthodes d'installation peuvent causer la mort ou des blessures.
ATTENTION .............. Une installation inappropriée peut avoir de sérieuses conséquences.
Veuillez vous assurer que l'appareil opère correctement après l'installation. Expliquez au client la façon appropriée d'opérer
l'appareil comme il est décrit dans le guide de l'utilisateur.
AVERTISSEMENT
● Veuillez demander à votre vendeur ou technicien qualiÀ é d'installer votre appareil. Des fuites d'eau ou même des risques de feu sont
possibles si vous essayez d'installer votre appareil vous-même.
Veuillez suivre les instructions d'installation décrites dans le manuel. Une installation inappropriée pourrait causer des fuites d'eau, une
●
électrocution ou un feu.
Veuillez vous assurer que les appareils sont installés à des endroits où leur poids est totalement supporté. Sinon les appareils pourraient
●
tomber ou s'affaisser et devenir une source de danger.
● Suivez les règles concernant l'installation électrique et les méthodes décrites dans le manuel d'installation. Utilisez des À ls électriques
approuvés par les autorités de votre pays.
Assurez vous que vous utilisez le câble de raccordement adéquat pour connecter l'appareil d'extérieur à celui d'intérieur. VériÀ ez que les
●
connexions sont fermes après que vous ayiez placé les extrémités du câble dans les bornes. Une insertion inappropriée ou un contact
branlant peut causer un court-circuit ou un feu.
● Veuillez utiliser les composants spéciÀ ques à l'installation. Autrement les appareils pourraient s'affaisser et causer des fuites d'eau, une
électrocution ou un feu.
Assurez-vous d'utiliser la tuyauterie spéciÀ ée pour R-410A, sous peine de briser les tuyaux en cuivre ou de provoquer des dysfonctionnements.
●
Ne laissez pas d'air ou d'humidité dans le circuit de réfrigération lorsque vous installez ou enlevez le climatiseur, sous peine
●
de provoquer des ruptures à cause de la pression anormalement élevée dans le circuit de réfrigération.
Prévoyez une ventilation adéquate au cas où il y aurait une fuite de gaz de réfrigération. Si le gaz de réfrigération entre en contact avec
●
du feu, il peut devenir toxique.
● Après l'installation, il faut vériÀ er s'il n'y a pas de fuite de gaz de réfrigération. Si le gaz de réfrigération s'échappe dans la pièce et entre
en contact avec du feu dans un convecteur, un radiateur, etc., il peut devenir toxique.
Les modiÀ cations non autorisées du climatiseur peuvent se révéler dangereuses. En cas de panne, il faut appeler un technicien ou un
●
électricien spécialisé en systèmes de climatisation. Toute réparation mal effectuée risque de provoquer des fuites d'eau, des décharges
électriques, des incendies, etc.
Il est nécessaire d'installer un disjoncteur ou fusible (délai 30A). Sans disjoncteur ou fusible, vous vous exposez à des
●
risques de décharges électriques.
Un interrupteur avec un interstice de contact de plus de 3m à installer le long du À l électrique vers l'unité extérieure.
Veuillez ne pas installer votre appareil près de gaz inÁ ammables.
●
L' appareil d'extérieur peut prendre feu s'il y a fuite de gaz inÁ ammable.
Veuillez vous assurer que l'eau coule normalement lors de l'installation du tuyau d'évacuation.
●
● Les tuyaux doivent être supportés convenablement, avec un espace maximum d'un mètre entre les supports.
1 Installation de la plaque de montage, perforation du mur et installation du tube de protection
ATTENTION
● L'évacuation du bac de condensats situé à l'intérieur de l'unité peut s'effectuer par la
gauche. Pour cette raison, la plaque de montage doit être À xée horizontalement ou
légèrement inclinée
Fixé directement au mur
Pour À xer la plaque de montage, utilisez des poutrelles dissimulées dans le mur.
●
Méthodes d'installation et précautions
Fixation de la plaque de montage
●
1. Percez des trous 2. Pousser le cheville dans
dans le mur. (Comme les trous.
indiqué ci-dessous) (Comme indiqué ci-dessous)
Méthodes pour À xer le support de la télécommande.
●
1. Percez des trous dans 2. Pousser le cheville dans
le mur comme indiqué les trous.
dans la À gure ci-dessous. (Comme indiqué ci-dessous)
Pénétration du mur et installation du tuyau de raccordement
● Percez un trou de 80mm
de diamètre qui est
légèrement incliné vers
l'extérieur. Percez le mur
à un petit angle.
Coupez le tuyau de
●
protection suivant
l'épaisseur du mur.
● Les espaces libres
autour des tuyaux
devraient être bouchés
avec du mastic pour
empêcher toute
pénétration de la pluie.
< >
IA927: A
Veuillez lire les instructions attentivement avant
●
de commencer l'installation.
Le vendeur devrait informer les clients de la
●
méthode d'installation.
Outils nécessaires à l'installation
+ – Tournevis Mètre Couteau
● ● ●
Une perceuse de 65mm Allen Key (
● ●
Clef (14, 17, 19, 22mm ) Détecteur de fuite de
● ●
gaz Coupeur de tuyau Ruban vinylique
● ●
Tenailles Outil d' éclairage
● ●
ATTENTION
Installation de l'appareil d'intérieur
2
DIRECTEMENT EN ARRIÈRE ET EN BAS PIPING
Préparation
Connectez le câble de connexion du courant.
●
Retirez le tuyau, le câble de connexion et le tuyau d'évacuation.
●
● Arranger un tuyau de canalisation dans la partie la plus basse
d'un trou mural.
Installation
La partie supérieure de l'unité intérieure s'accroche à la plaque de montage.
●
La projection de la partie inférieure de l'unité intérieure s'encastre dans la plaque de montage.
●
ENLÈVEMENT DE L'APPAREIL INTÉRIEUR
Faire monter la section de POUSSÉE sur le fond
●
d'unité en salle, alors les griffes seront libérées du
cintre. (Faites allusion à 2 Á èches dans le dessin à
droite.)
3. Fixez la plaque de montage au
mur à l'aide de vis 4,1 x 32
(comme indiqué à la À gure TUYAU HORIZONTAL
ci-dessous).
Préparation
Changement du tuyau d'évacuation et méthodes d'installation.
● Changez l'emplacement du tuyau et du bouchon d'évacuation en installant la tuyauterie
horizontale comme indiqué dans la À gure. Vous assurer que le tuyau d'évacuation
est bien branché jusqu'à ce que le matériel d'isolation se soit replié sur lui-même.
Utilisez une pince pour retirer les bouchons d'évacuation.
●
Ceci est une manière plus facile de retirer les bouchons.
ATTENTION
ATTENTION
VériÀ ez que le câble n'est pas
en contact avec des pièces
INSTALLATION DE LA TUYAUTERIE HORIZONTALE VERS LE BAS – EN FAISANT DES OUVERTURES
métalliques dans le mur. Utilisez
Lors de l'installation de la tuyauterie à l' horizontale ou
la gaine de protection pour ●
passer le câble dans le creux du vers le bas, utilisez un couteau pour couper des ouvertures
mur, pour éviter que le câble ne comme indiqué dans la À gure ci-dessous. Puis limez les
soit endommagé par des souris.
bords des ouvertures pour adoucir.
A moins que l'étanchéité ne
soit parfaite, de l'air chargé
d'humidité peut entrer de
l'extérieur et des gouttes de
condensation peuvent se former.
CHOIX DE L'ENDROIT DE L'INSTALLATION
AVERTISSEMENT
● L'appareil devrait être monté à un emplacement stable, qui ne
vibre pas aÀ n de fournir un total support.
ATTENTION
Installez loin d'une source de chaleur ou de quoi que ce soit qui pourrait
●
obstruer la sortie d'air.
Les distances à respecter sur les côtés sont spéciÀ ées dans la À gure ci-dessous.
●
L'endroit de l'installation doit être choisi aÀ n que l'écoulement d'eau ainsi que
●
la connexion du tuyau avec l'appareil extérieur soient possibles.
Scie
●
● Pour éviter l'interefence du bruit, placez svp l'unité et son fom à distance du
4mm)
contrôleur au moins 1mm la lampe Á ouresent de type de radio, de télévision
et d'inverseur.
Pour éviter toute erreur dans la transmission des signaux de la télécommande,
●
veuillez la placer loin de machines à hautes fréquences et de sytèmes électriques
sans À ls.
La hauteur d'installation de l'unité intérieure doit être de 2,3m ou plus dans
●
un lieu non-publique.
Noms des composants internes
N° Pièce Qté
Plaque de montage
1
1
Vis de montage
2
6
( 4 . 1 x 3 2 )
Support de la
télécommande
3
1
Piles de type AAA
4
2
Vis du support de la
télécommande
5
2
Télécommande
6
1
Filtre de puriÀ cation
de l'air
7
2
Noms des composants extérieurs
N° Pièce Qté
La brousse
1
8
La brousse
9
3
Tuyau a vidange
0
1
1
ATTENTION
Tentez de tirer la partie inférieure
de l'unité intérieure vers vous
pour vériÀ er la À xation à la plaque
de montage. Une installation
2 incorrecte peut être à l'origine
de vibrations et de bruits.
De l'eau condensée pourrait fuire s'ils ne sont pas bien insérés.
Façonnez les tuyaux en maintenant en place la
●
partie inférieure du support de tuyau.
(Veuillez prendre en considération les données suivantes et obtenir la permission du client avant toute installation).
L' appareil d'extérieur doit être placé à un endroit qui peut supporter
●
un poids élevé. Autrement, le bruit et les vibrations augmenteront.
Ne pas exposer l'appareil à la lumière du soleil ou à la pluie. De plus la
●
ventilation doit être efÀ cace et libre de toute obstruction.
L'air sortant de l'appareil ne devrait pas soufÁ er directement sur des plantes
●
ou des enfants.
Les distances à respecter autour de l'appareil sont spéciÀ ées dans la À gure
●
ci-dessous. Au moins 3 côtés de l'appareil doivent avoir direct accès à l'air.
Veuillez vous assurer que l'air chaud et le bruit ne dérangent pas les voisins.
●
N'installez pas l'appareil où il y a du gaz inÁ ammable, de la vapeur, de
●
l'huile ou de la fumée.
L'emplacement de l'appareil doit permettre une bonne évacuation d'eau.
●
● Placez l'appareil d'extérieur et son câble au moins à un mètre de l'antenne de
la télévision, de la radio ou du téléphone. Ceci pour empêcher l'interférence
du bruit.
● N'installez pas les revêtements extérieurs d'unité forts enroulez la
direction. Il peut endommager le ventilateur moteur.
Figure montrant l'installation des
appareils d'intérieur et d'extérieur.
Direction des tuyaux
Veuillez vous
assurer de
boucher tous
les espaces
avec du
mastic.
Il y a 6 directions alowed,
à savoir horizontalement,
le perpendiculr à l'unité,
verticalement vers le bas de la
droite, horizontalement dehors
de la droite et horizontalement
dehors vers la gauche.
Dimensions du support de
montage de l'appareil d'extérieur
(unité : mm)
INSTALLATION DE LA TUYAUTERIE REFRIGERANT APRES CONNEXION
● La tuyauterie réfrigérant devrait être ajustée pour s'insérer
dans un trou dans le mur et être prêtà une future connexion.
Les extrémités des 2 tuyaux connectés doivent être
●
couvertes de l'isolant utilisé lors de la connexion À nale. Puis
les tuyaux sont enveloppés dans des tuyaux d'isolation.
Connectent la corde unissante (connectante) après
●
l'enlèvement de la couverture électrique. (Voir "Raccordement
du cordon d'alimentation")
● Après avoir ajusté, insérer le câble de connexion et
les tuyaux dans les espaces disponibles sous l'appareil
d'intérieur. Utilisez des crochets pour les À xer fermement
en place.
Pipe de disposition
Pipe de disposition
● Le support peut être À xé aux deux endroits.
Choisissez la position la plus adéquate.
LA CONNEXION DES TUYAUX DU REFRIGERANT LORS DE
L'INSTALLATION DE L'APPAREIL D'INTERIEUR
Préparation pour installer les tuyaux réfrigérant
Les tuyaux de réfrigération et le cordon d'alimentation
●
sont façonnés et attachés.
● L'extrémité des tuyaux de réfrigération doivent se trouver
à la hauteur des marques " " .
Installation
Accrochez l'unité intérieure à la plaque de montage. Placez la cale
temporaire à l'arrière de l'unité intérieure pour maintenir sa partie inférieure
soulevée de 15 cm en avant.
● Placez le tuyau d'évacuation à travers le trou dans le mur.
Après avoir raccordé les tuyaux de réfrigération, enveloppez-les dans
●
des matériaux isolants.
Connectent la corde unissante (connectante) après l'enlèvement de la
●
couverture électrique. (Voir "Raccordement du cordon d'alimentation")
● Après ajustement, le câble de connexion et les tuyaux réfrigérant sont
placés dans les espaces disponibles sous l'appareil d'intérieur.
Utiliser le détenteur pour les tenir serrés.
● La projection de l'unité intérieure doit s'encastrer dans la plaque de montage.
Tirez cette partie vers l'avant
Gaine d'isolation thermique
pendant le raccordement
du tube frigorifique pour
Câble de
vous faciliter la tâche.
liaison
Tube frigoriÀ que
3
Installation de la tuyauterie d'évacuation de l'eau
Le tuyau d'évacuation peut être posé des deux côtés (à droite ou à gauche).
Lors de la pose, vériÀ ez que l'eau de condensation peut s'écouler sans
ATTENTION
problème. (Un manque d'attention risque de provoquer des fuites d'eau).
AVERTISSEMENT
ATTENTION
L e s t u y a u x i n t é r i e u r s
devraient être isolés en
utilisant le tuyau d'isolation
(si l'isolant est insufÀ sant,
veuillez utiliser des produits
commerciaux).
● La différence de hauteur
entre l'appareil d'intérieur
et celui d'extérieur devrait
être de moins de 20m.
● Le tuyau de raccorde-
ment, qu'il soit grand ou
petit, doit être isolé avec le
tuyau d'isolation et ensuite
entouré de ruban vinylique
(l'isolant se détériorera s'il
n'est pas entouré de ruban
adhésif).
R a c c o r d e m e n t d u t u y a u
d'évacuation isolé.
Utiliser un tuyau isolé pour
l'évacuation de l'eau de
l'appareil intérieur (produit du
marché).
ATTENTION
La bande en caoutchouc
●
utilisée pour À xer l'isolant ne
doit pas être attacher trop
fermement. Ceci pourrait
endommager l'isolation à
la chaleur et favoriser la
condensation de l'eau.
ATTENTION
Veuillez À xer dans la partie
●
centrale du plastique après
évasement aÀ n d'éviter des
copeaux de plastiques à
l'intérieur des tuyaux.
ATTENTION
Vous assurer que
la tuyauterie n'est
pas branlante ou
courbée.
