104
INSTALLERING AF CH-ENHEDEN
4.3. FJEDERBOLTE
- Vælg den endelige placering af indendørsenheden, og beregn plads til rørføringen, ledningsføring
og vedligeholdelse.

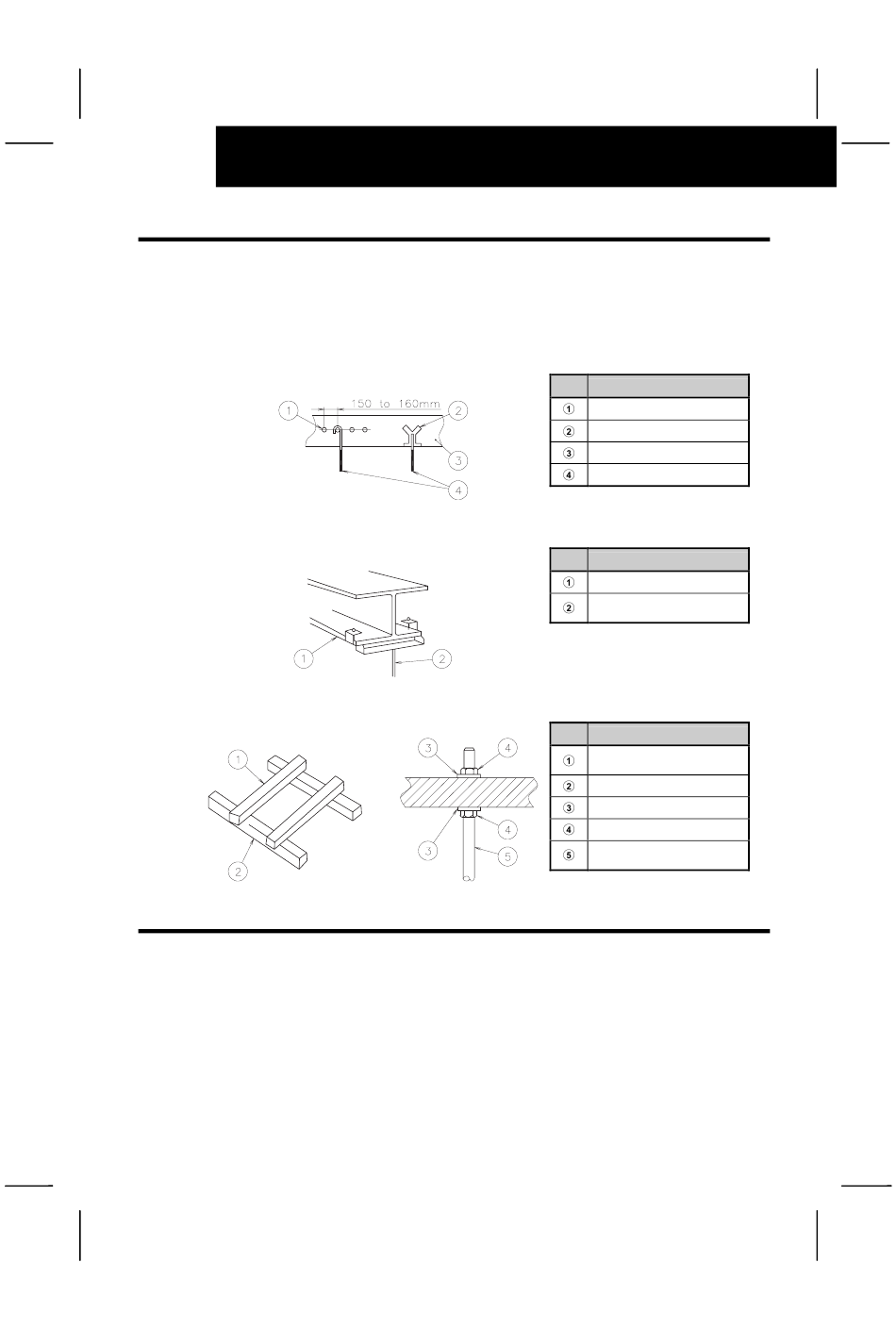

- Montér fjederboltene som vist herunder.
- Til betonplade:
- Til stålbjælke:
- Til træbjælke-ophængning:
4.4. INSTALLERING
4.4.1. Mærkning af placeringen af fjederbolte og rørføring.
- Markér placeringen af fjederbolte, samt rørførings- og afledningssamlingen
- Se monteringsmålene i kapitel 2.1.
Nr. Benaming
Strygejern
Indsats (100 til 150 kg)
Beton
Ankerbolt (W3/8 eller M10)
Nr. Benaming
L-jern
Fjederbolte
(W3/8 eller M10)
Nr. Benaming
Træstang
(60~90mm firkant)
Træbjælke
Firkantspændeskive
Møtrikker
Ophængningsbol
(W3/8 eller M10)
