f) Ruderanlenkungen
Die Kunststoffteile für die Ruderanlenkung befinden sich am Spritzgussbaum
und müssen mit einem scharfen Messer sauber abgetrennt werden.

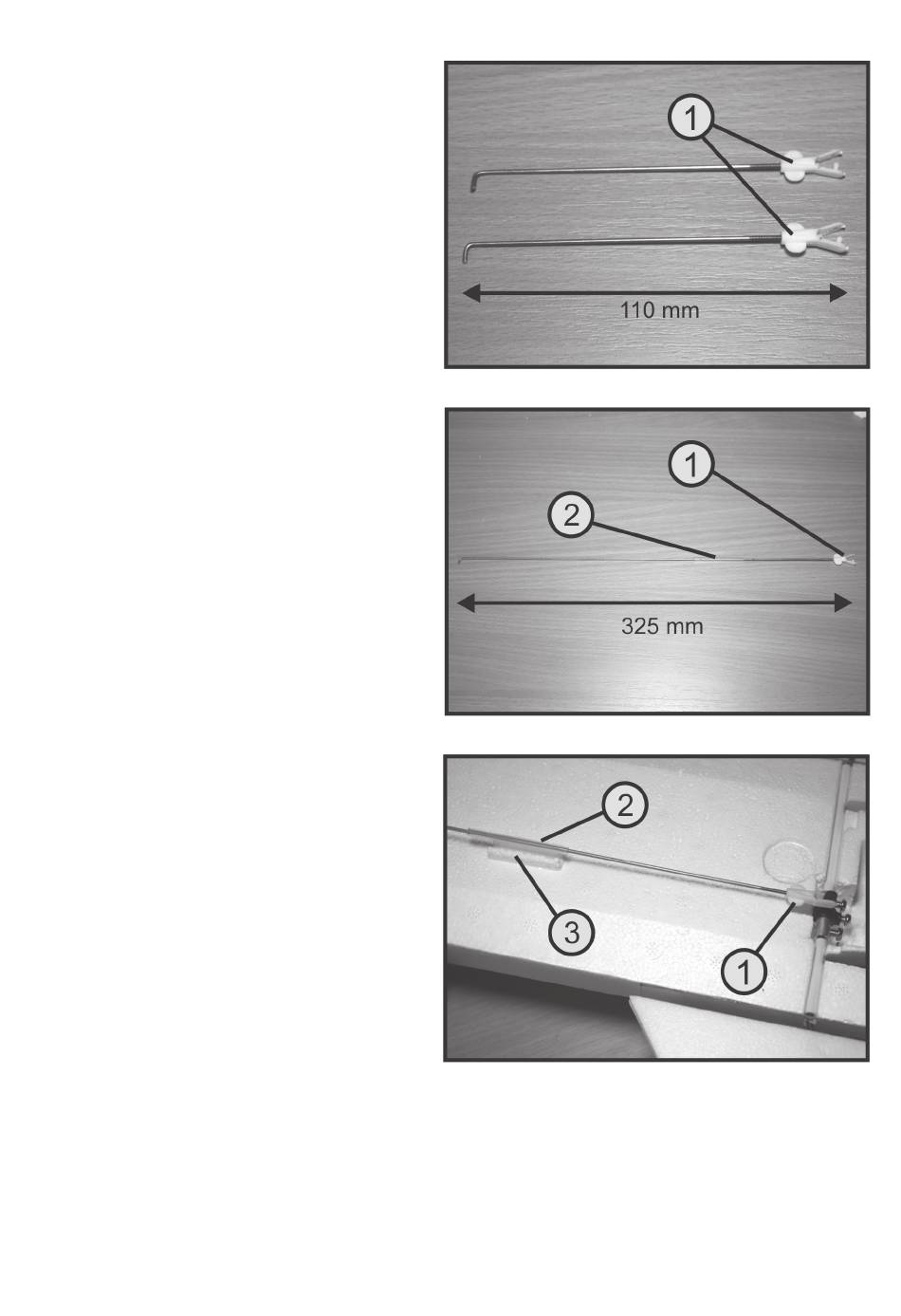

Erstellen Sie zwei Gestänge, wie auf dem nebenstehenden Bild zu sehen.
Schrauben Sie die Gabelköpfe (1) so weit auf das Gestänge, dass das Ge-
stänge an der Hinterseite bündig mit dem Gabelkopf abschließt.
Erstellen Sie ein Gestänge, wie auf dem nebenstehenden Bild zu sehen. Schie-
ben Sie, bevor Sie den Gabelkopf (1) aufschrauben, ein ca. 50 mm langes
Bowdenzugstück (2) auf das Gestänge.
Schrauben Sie die Gabelköpfe so weit auf das Gestänge, dass das Gestänge
an der Hinterseite bündig mit dem Gabelkopf abschließt.
Hängen Sie den Gabelkopf (1) in das Ruderhorn der Höhenruderanlenkung
ein.
Verkleben Sie das Bowdenzugstück (2) in der dafür vorgesehenen Führung (3)
auf der Rumpfunterseite.
Bild 16
Bild 17
Bild 18
