 N'utilisez pas d'instruments optiques collecteurs de lu-
mière (jumelles, etc.) pour regarder la source de rayon-
nement. Vous pourriez vous abîmer les yeux.
 Ne dirigez le faisceau laser vers des personnes en train
de regarder à travers des jumelles ou autres. Vous pour-
riez leur abîmer les yeux.
 Ne jamais apporter de modifications au dispositif laser.
Les possibilités de réglage décrites dans cette notice ne
présentent aucun danger.
 Bloquer la pièce à travailler. Une pièce à travailler serrée
par des dispositifs de serrage appropriés ou dans un étau
est fixée de manière plus sûre que tenue dans les mains.

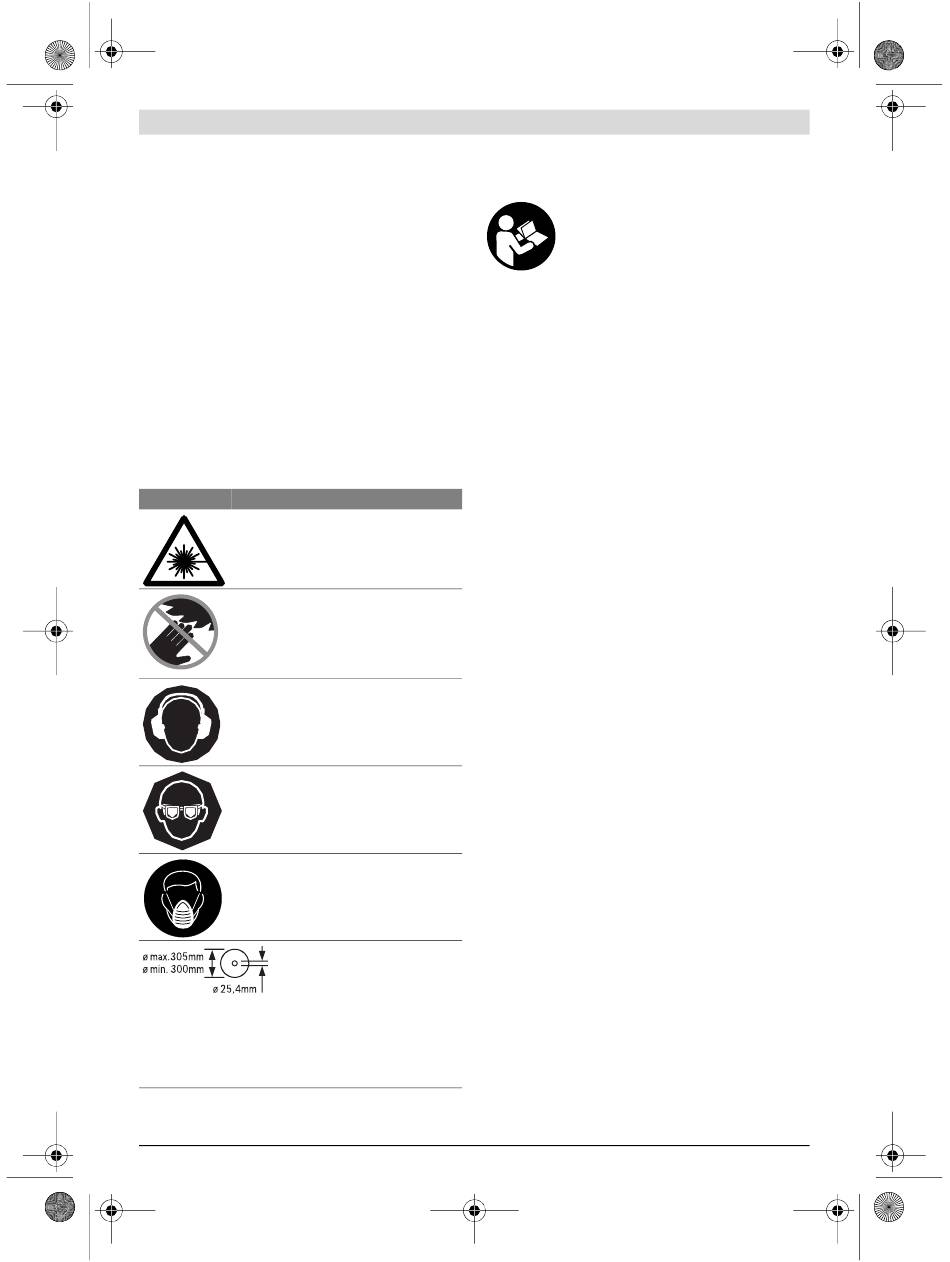

Symboles
Les symboles suivants peuvent être importants pour l'utilisa-
tion de votre outil électroportatif. Veuillez mémoriser les sym-
boles et leur signification. L'interprétation correcte des sym-
boles vous permettra de mieux utiliser votre outil
électroportatif et en toute sécurité.
Symbole Signification
 Rayonnement laser
Ne pas regarder le faisceau laser avec
des instruments optiques
Laser de classe 1M
 Maintenez les mains hors de la zone
de sciage pendant le fonctionnement
de l'outil électroportatif. Lors d'un
contact avec la lame de scie, il y a risque
de blessures.
 Portez des protections auditives.
L'exposition aux bruits peut provoquer
une perte de l'audition.
 Portez toujours des lunettes de pro-
tection.
 Portez un masque anti-poussières.
Faites attention aux dimensions de la lame
de scie. Le diamètre du trou central doit
correspondre très exactement à celui de la
broche porte-outil (pas de jeu). N'utilisez
ni raccords réducteurs ni adaptateurs.
Bosch Power Tools
Description et performances du
produit
Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions. Le
non-respect des avertissements et instruc-
tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.

Utilisation conforme

L'outil électroportatif, un appareil stationnaire, est conçu
pour effectuer à l'aide de lames de scie des coupes droites
longitudinales et transversales et des coupes d'onglets jus-
qu'à 45° dans les métaux, sans utiliser d'eau.
Eléments de l'appareil
La numérotation des éléments de l'appareil se réfère à la re-
présentation de l'outil électroportatif sur les pages gra-
phiques.
1 Levier de blocage
2 Capot de protection du laser
3 Blocage de la broche
4 Capot de protection à mouvement pendulaire
5 Collecteur de copeaux
6 Butée angulaire
7 Broche de blocage
8 Déverrouillage rapide
9 Poignée de la broche
10 Levier de blocage de la rallonge de la table de sciage
11 Rallonge de la table de sciage
12 Clé mâle pour vis à six pans creux (6 mm)/
tournevis en croix
13 Levier de blocage de la butée angulaire
14 Dispositif de protection pour le transport
15 Capot de protection
16 Poignée
17 Interrupteur Marche/Arrêt
18 Plaque signalétique du laser
19 Interrupteur Marche/Arrêt du laser
(marquage de ligne de coupe)
20 Poignée de transport
21 Plaque de protection
22 Etrier
23 Alésages pour le montage
24 Tiroir à copeaux
25 Table de sciage
26 Vis de fixation inférieure
(plaque de protection/capot de protection à mouvement
pendulaire)
27 Vis de fixation supérieure
(plaque de protection/capot de protection à mouvement
pendulaire)
28 Boulon de guidage
