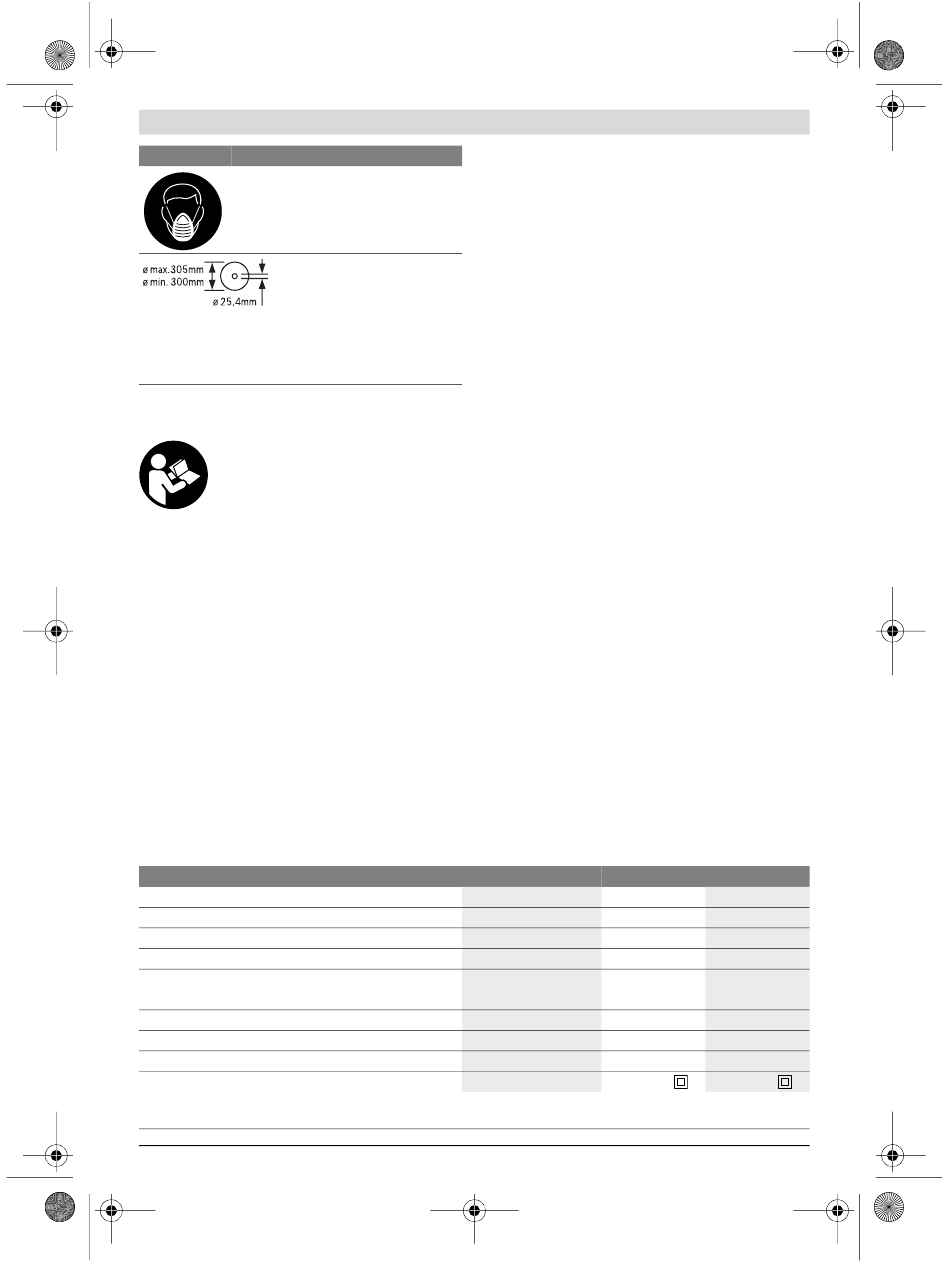

Symbol Význam
 Noste ochrannou masku proti prachu.
Dbejte rozměrů pilového kotouče. Průměr
otvoru musí bez vůle lícovat na nástrojové
vřeteno. Nepoužívejte žádné redukce nebo
adaptéry.
Popis výrobku a specifikací
Čtěte všechna varovná upozornění a poky-
ny. Zanedbání při dodržování varovných upo-
zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.
Určené použití
Elektronářadí je jako stacionární nářadí určené k provádění
podélných a příčných řezů s rovným průběhem a pod pokoso-
vým úhlem až 45° do kovových materiálů pomocí pilových ko-
toučů bez použití vody.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.
1 Aretační páčka
2 Ochranné víko laseru
3 Aretace vřetene
4 Kyvný ochranný kryt
5 Box na špony
6 Úhlový doraz
7 Aretační vřeteno
Technická data
Dělicí pila na kov
Objednací číslo
Jmenovitý příkon
Otáčky naprázdno
Pozvolný rozběh
Typ laseru
Třída laseru
Divergence laserové čáry
Hmotnost podle EPTA-Procedure 01:2014
Třída ochrany
Přípustné rozměry obrobku (maximální/minimální) viz strana 125.
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.
Bosch Power Tools
8 Rychloodjištění
9 Rukojeť vřetene
10 Svěrná páčka prodloužení řezacího stolu
11 Prodloužení řezacího stolu
12 Klíč na vnitřní šestihrany (6 mm)/křížový šroubovák
13 Páčka pro nastavení úhlového dorazu
14 Přepravní zajištění
15 Ochranný kryt
16 Rukojeť
17 Spínač
18 Varovný štítek laseru
19 Spínač pro zapnutí/vypnutí laseru (vyznačení linie řezu)
20 Přepravní držadlo
21 Krycí deska
22 Třmen
23 Montážní otvory
24 Přihrádka na špony
25 Stůl pily
26 Dolní upevňovací šroub
(krycí deska/kyvný ochranný kryt)
27 Horní upevňovací šroub
(krycí deska/kyvný ochranný kryt)
28 Vodicí čep
29 Šroub s vnitřním šestihranem pro upevnění pilového
kotouče
30 Upínací příruba
31 Pilový kotouč
32 Vnitřní upínací příruba
33 Ukazatel úhlu
34 Stupnice pro pokosový úhel
35 Seřizovací šroub polohování laseru (rovnoběžnost)
36 Šroub pro ukazatel úhlu
37 Výstup laserového paprsku
Zobrazené nebo popsané příslušenství nepatří k standardnímu ob-
sahu dodávky. Kompletní příslušenství naleznete v našem progra-
mu příslušenství.
3 601 M28 0..
W
-1
min
nm
mW
mrad (plný úhel)
kg
Česky | 123
GCD 12 JL
3 601 M28 060
2000 1650
1500 1500
 
650 650
< 0,39 < 0,39
1M 1M
1,0 1,0
20 20
/II /II
