 Ne spreminjajte laserske naprave. Nastavitvene možno-
sti, ki so opisane v teh navodilih za uporabo, lahko upora-
bljate brez nevarnosti.
 Zavarujte obdelovanec. Obdelovanec bo proti premika-
nju bolje zavarovan z vpenjalnimi pripravami ali s prime-
žem, kot če bi ga držali z roko.

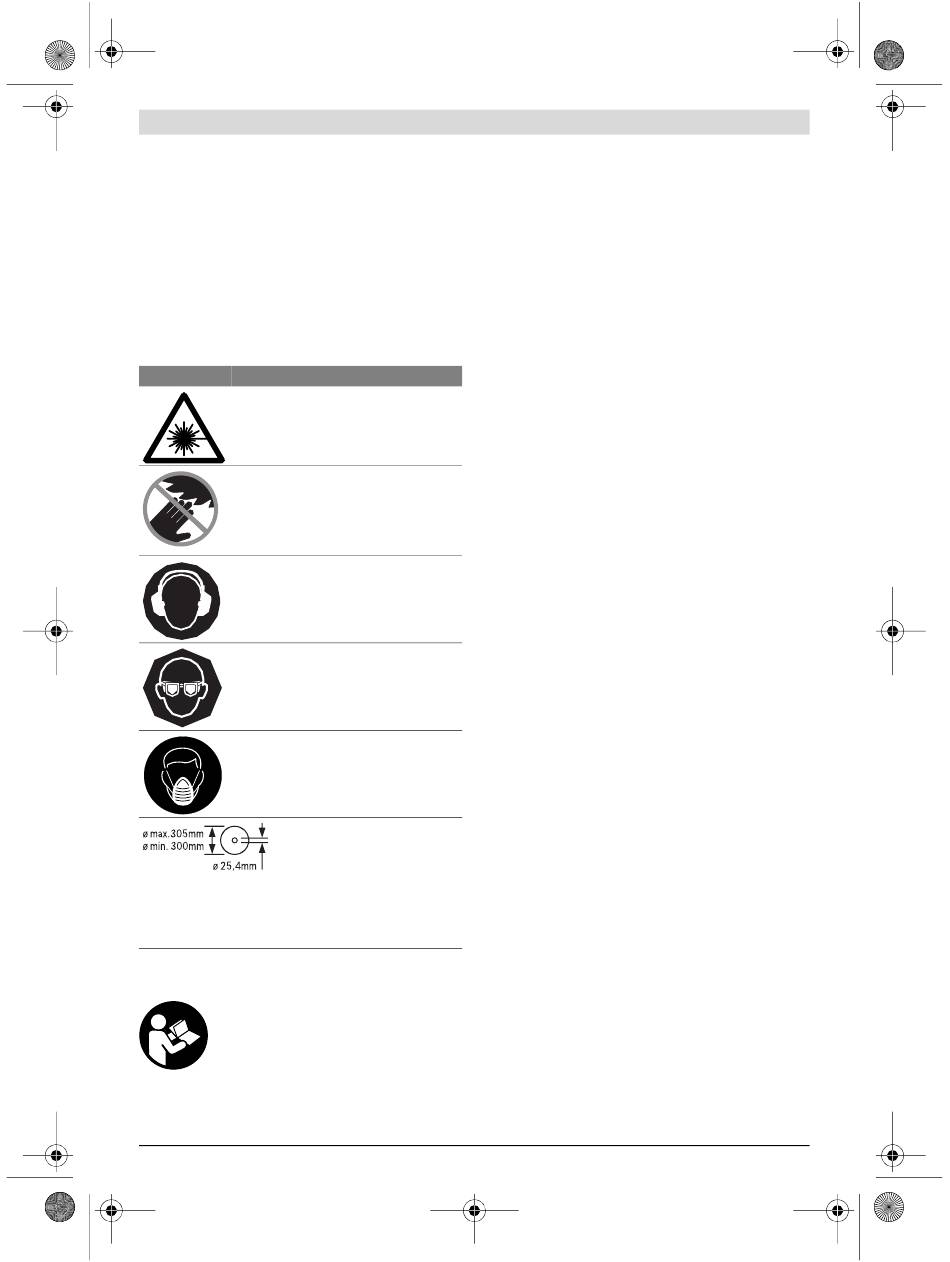

Simboli
Simboli, ki sledijo, so lahko pomembni za uporabo Vašega ele-
ktričnega orodja. Zapomnite si, prosimo, simbole in njihov
pomen. Pravilna razlaga simbolov Vam pomaga, da električno
orodje bolje in varneje uporabljate.
Simbol Pomen
 Lasersko sevanje
Ne izpostavljajte uporabnikov optike
teleskopa
Izdelek laserskega razreda 1M
 Ne segajte s svojimi rokami v obmo-
čje žage, medtem ko električno orod-
je obratuje. Pri stiku z žaginim listom
obstaja nevarnost poškodbe.
 Nosite zaščitne glušnike. Vpliv hrupa
lahko povzroči izgubo sluha.
 Nosite zaščitna očala.
 Nosite zaščitno masko proti prahu.
Upoštevajte mere žaginega lista. Premer
izvrtine mora natančno ustrezati vretenu
orodja. Ne uporabljajte reducirnih kosov ali
adapterjev.
Opis in zmogljivost izdelka
Preberite vsa opozorila in napotila. Napake
zaradi neupoštevanja spodaj navedenih opo-
zoril in napotil lahko povzročijo električni udar,
požar in/ali težke telesne poškodbe.
1 609 92A 340 | (16.12.16)

Uporaba v skladu z namenom

Električno orodje se uporablja kot samostoječa naprava, ki s
pomočjo žaginih listov opravlja vzdolžne in prečne reze z rav-
no smerjo rezanja in kotom zajere do 45° na kovinskih materi-
alih brez uporabe vode.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na predstavitev
orodja na strani z grafiko.
1 Ročica za blokiranje
2 Pokrov laserja
3 Blokada vretena
4 Premični zaščitni pokrov
5 Posoda za ostružke
6 Kotni prislon
7 Aretirno vreteno
8 Hitra deblokada
9 Ročaj vretena
10 Vpenjalna ročica podaljška rezalne mize
11 Podaljšek rezalne mize
12 Notranji šestrobni ključ (6 mm)/križni izvijač
13 Vpenjalna ročica za nastavitev kotnega vodila
14 Transportno varovalo
15 Zaščitni pokrov
16 Ročaj
17 Vklopno/izklopno stikalo
18 Opozorilna ploščica laserja
19 Stikalo za vklop/izklop laserja (označitev rezalne linije)
20 Ročaj za transportiranje
21 Pokrov
22 Locen
23 Izvrtine za montažo
24 Predal za ostružke
25 Zasučna plošča
26 Spodnji pritrdilni vijak
(pokrov/nihajni zaščitni pokrov)
27 Zgornji pritrdilni vijak
(pokrov/nihajni zaščitni pokrov)
28 Vodilni čep
29 Šesterorobi vijak za pritrditev žaginega lista
30 Vpenjalna prirobnica
31 Žagin list
32 Notranja vpenjalna prirobnica
33 Kotni kazalnik
34 Skala za kot zajere
35 Nastavitveni vijak za pozicioniranje laserja (paralelnost)
36 Vijak za kotni kazalnik
37 Izhod laserskega žarka
Prikazan ali opisan pribor ni del standarnega obsega dobave. Celo-
ten pribor je del našega programa pribora.
