5.3 Mängel des Spritzbildes beheben

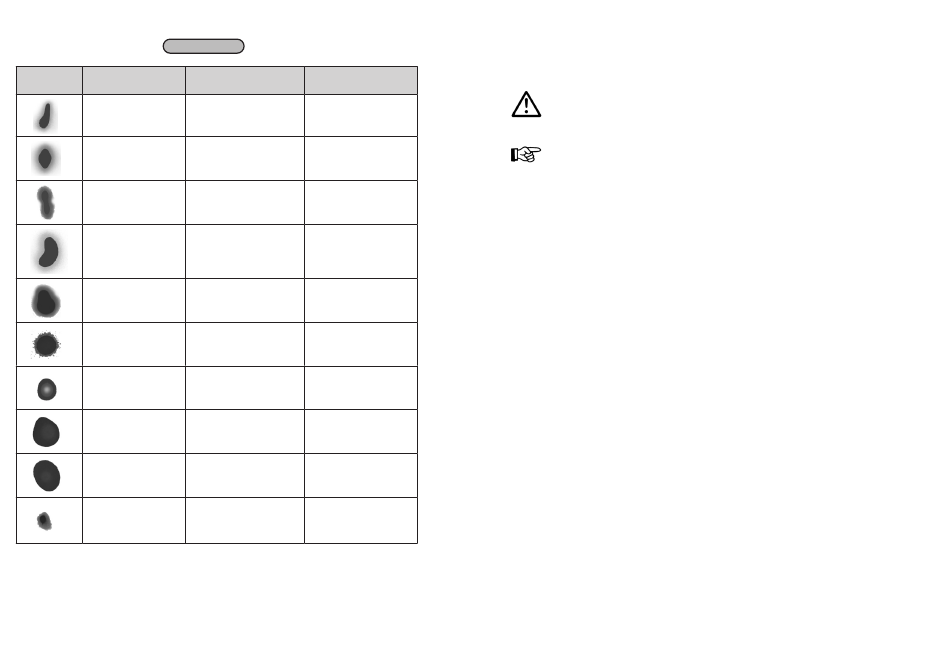

Spritzbild Beschreibung Mögliche Ursache
mit Fehler
Spritzbild schräg und Hornbohrung am Luftkopf
einseitig grob auslaufen- verschmutzt
der Spritznebel Luftkopf defekt
Spritzbild zu bauchig in Materialausfluss oder Visko-
der Mitte sität zu hoch
Spritzbild leicht ge- Zerstäuberluft zu hoch
spalten Material Viskosität zu gering
Spritzbild Halbmond- Luftbohrungen am Luftkopf
förmig verschmutzt
Spritzbild einseitig Luftkopf oder Materialdüse
verstärkt defekt
Kein scharfer Rand
Zerstäuberluft zu gering
grober Spritznebel
Spritzbild nicht rund
Zerstäuberluft zu hoch
zu wenig Material in der
Material Viskosität zu gering
Mitte
Luftkopf oder Materialdüse
Deformiertes Spritzbild
defekt
Spritzbild zu groß und Materialfluss oder Material
oval Viskosität zu hoch
Materialnadel zu weit ge-
schlossen
Spritzbild nicht homogen
Material Viskosität zu hoch
Materialdüse zu groß
angestrebtes Spritzergebnis
Abhilfe
Gründliches Reinigen der
Hornbohrungen
ggf. Luftkopf austauschen
Materialausfluss verringern
Viskosität anpassen
Zerstäuberluft und- oder
Viskosität anpassen
Gründliches reinigen der
Luftbohrungen
Luftkopf und- oder Materi-
aldüse austauschen
Zerstäuberluft anpassen
Zerstäuberluft und- oder
Viskosität anpassen
Luftkopf und- oder Materi-
aldüse austauschen
Materialausfluss verringern
Viskosität anpassen
Materialnadel weiter öffnen
Viskosität anpassen
kleinere Materialdüse
verwenden
20
5.4 Spritzpistole umrüsten
Die zum Spritzmaterial passende Luftkopf-/ Materialdüse-/ Nadel-Kombination bildet
eine aufeinander abgestimmte Einheit - die Düseneinlage. Tauschen Sie immer die
komplette Düseneinlage aus, damit die gewünschte Spritzbildqualität erhalten bleibt.
Warnung
Schalten Sie vor jeder Umrüstung die Steuer- und Zerstäuberluft sowie die Material-
zufuhr zur Spritzpistole drucklos - Verletzungsgefahr.
Hinweis
Zur Durchführung der aufgeführten Arbeitsschritte benutzen Sie bitte die Explosions-
zeichnung (Seite 2) und die Ersatzteilliste (Seite 10) dieser Betriebsanleitung.
Materialdüse und Materialnadel wechseln (GA 9010 Marking)
1. Schrauben Sie die Überwurfmutter (Pos. 1) und den Luftkopf (Pos. 2) ab.
2. Schrauben Sie die Materialdüse (Pos. 3) aus dem Pistolenvorderteil (Pos. 5)
(SW 9) heraus.
3. Schrauben Sie die Rasteneinstellung (Pos. 21) (SW 20) mit der Kolbenfeder
(Pos. 20) und der Nadelfeder (Pos. 19) aus dem Kolbengehäuse (Pos. 15)
heraus.
4. Ziehen Sie die Materialnadel (Pos. 18) aus dem Kolbengehäuse heraus.
Die Montage der Materialdüse bzw. der Materialnadel erfolgt in umgekehrter Reihenfolge.
Materialdüse und Materialnadel wechseln (GA 9010 Marking-Membrane)
1. Schrauben Sie die Überwurfmutter (Pos. 1) und den Luftkopf (Pos. 2) ab.
2. Schrauben Sie die Materialdüse (Pos. 3) aus dem Pistolenvorderteil (Pos. 5)
(SW 9) heraus.
3. Lösen Sie die 3 Innensechskantschrauben (Pos. 26) mit einem 1,5 mm
Sechskantschlüssel aus der Kupplung (Pos. 25) heraus.
4. Schrauben Sie die Rasteneinstellung (Pos. 21) (SW 20) mit der Kolbenfeder
(Pos. 20) und der Nadelfeder (Pos. 19) aus dem Kolbengehäuse (Pos. 15)
heraus.
5. Ziehen Sie die Kolbenstange (Pos. 27) aus dem Kolbengehäuse heraus.
6. Schrauben Sie die beiden Innensechskantschrauben (Pos. 4) mit einem 3 mm
Sechskantschlüssel aus dem Vorderteil heraus und ziehen das Vorderteil vom
Kolbengehäuse ab.
7. Schrauben Sie die Kupplung (Pos. 25) von der Klemmbuchse (Pos. 23) ab.
8. Schrauben Sie die Klemmbuchse aus dem Vorderteil heraus.
9. Ziehen Sie die Materialnadel (Pos. 18) mit der Stützscheibe (Pos. 22) aus dem
Vorderteil heraus.
Die Montage der Materialdüse bzw. der Materialnadel erfolgt in umgekehrter Reihenfolge.
