Manuel d'entretien
•
Après avoir reconnecté le faisceau principal, montez l'entretoise du faisceau sur le
châssis (voir les remarques sur le remontage du faisceau principal).
Remplacement du LCD
•
Retirez la feuille de protection du LCD.
•

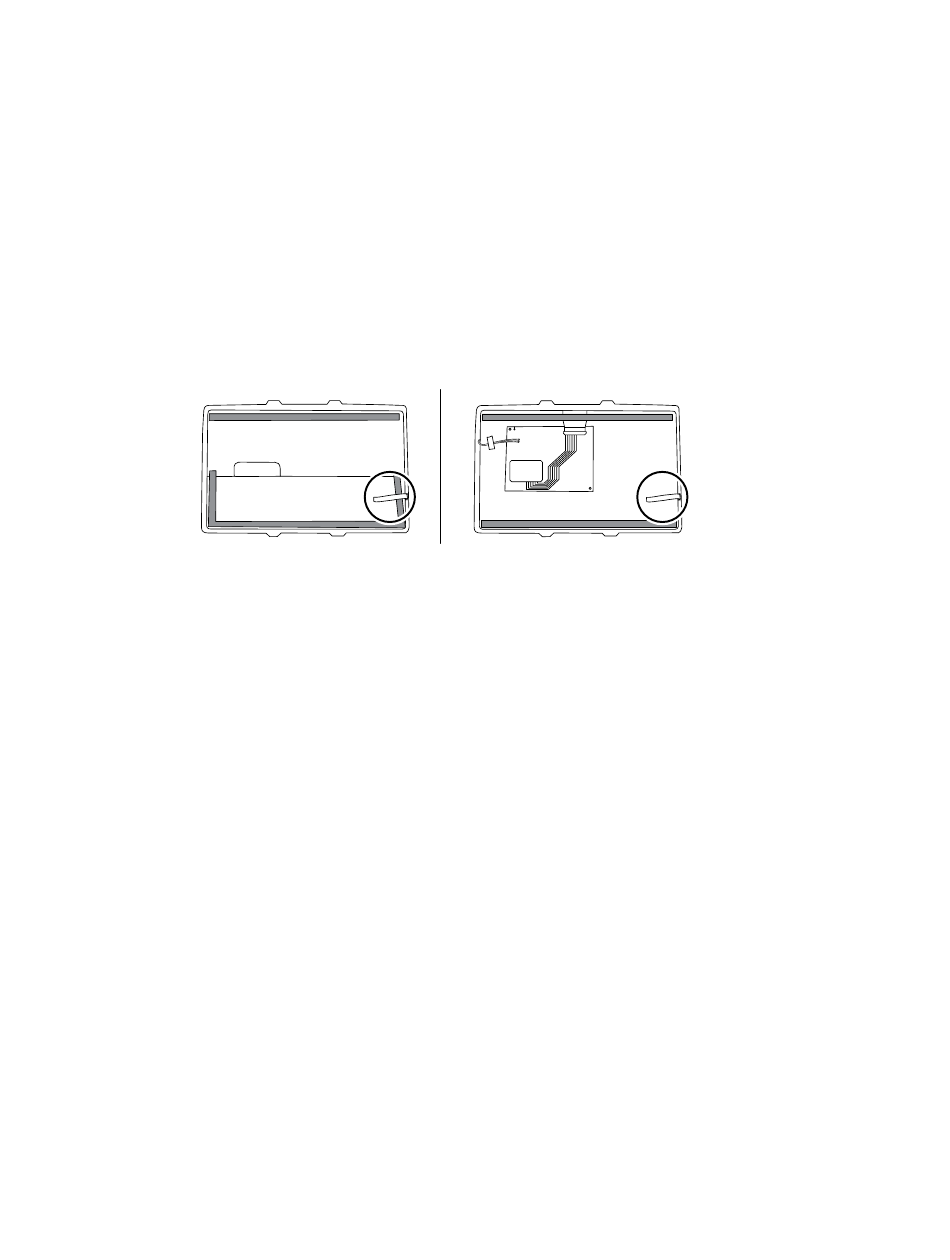

Vérifiez que les bandes de mousse sont installées à l'arrière du LCD près des bords
supérieur et inférieur. Sur les écrans de 1re génération (voir image de gauche), la
bande de mousse s'étend jusqu'à la moitié supérieure, depuis le bas, des deux côtés
du LCD. Sur les écrans de 2e génération, les bandes de mousse sont uniquement en
haut et en bas du LCD (voir image de droite).
Écrans de 1re génération
•
Vérifiez que le câble flexible LCD traverse le dégagement de la monture.
•
Insérez le LCD dans la monture du boîtier frontal avec le câble flexible LCD dans le
coin inférieur droit, comme illustré ci-dessous.
Retirer des modules dans le boîtier inférieur
Remarque
Option 1. Suivez les étapes préliminaires suivantes si vous voulez remplacer le boîtier
frontal :
•
Mettez le système hors tension et débranchez le cordon d'alimentation.
•
Retirez le système du mur et retirez la batterie.
•
Retirez le module de la poignée.
•
Ouvrez le châssis.
•
Retirez la barre des voyants.
•
Retirez le panneau d'alimentation.
•
Retirez le faisceau de câbles d'alimentation et le faisceau de câbles principal.
Option 2. Suivez les étapes préliminaires suivantes si vous voulez remplacer le bouton
d'alimentation :
•
Mettez le système hors tension et débranchez le cordon d'alimentation.
•
Retirez le système du mur et retirez la batterie.
Ces instructions sont similaires à celles de la section « Remplacer des
modules dans le boîtier inférieur » présentées précédemment, mais cette
rubrique suppose que vous ne remplacez pas uniquement les modules. En
effet, il faut enlever le système mural du mur et retirer les modules pour
remplacer le bouton d'alimentation ou le boîtier frontal. Si vous avez déjà
retiré ces modules, passez à la section « Retirer le puits du module ».
Sinon, choisissez l'une des deux options suivantes :
Écrans de 2e génération
Section A 105
