108 Section A
3. Retirez le puits du module du boîtier frontal. Retirez les câbles USB fixés si
nécessaire.

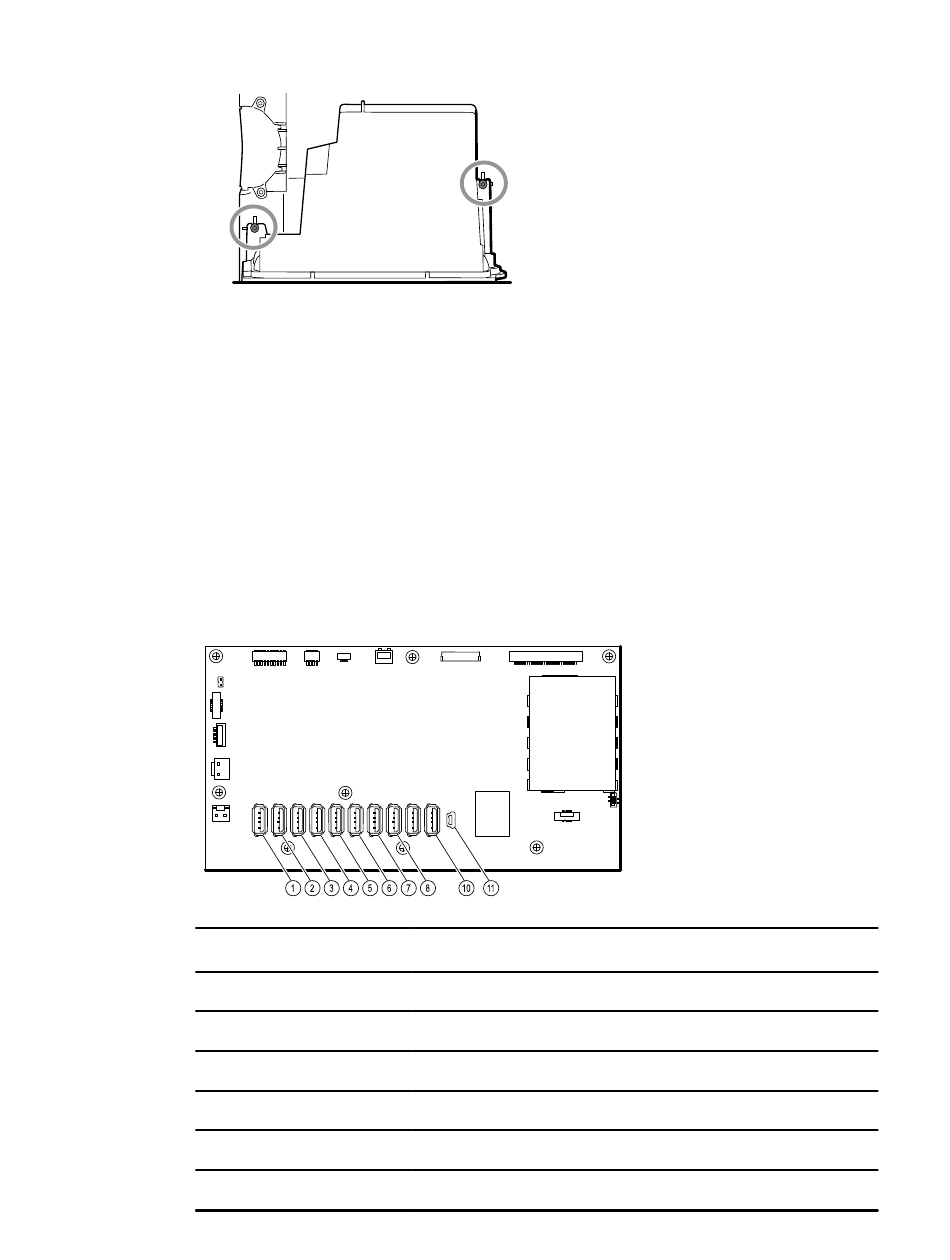

Notes concernant le remontage
• Acheminer les câbles USB correctement :
○
○
• Connecter les câbles USB correctement :
○
○

Connecteurs USB du module

Port USB Référence
1
2
3
4
5
6
Acheminez les câbles dans le puits du module vers le module correspondant.
Faites passer les câbles USB du PNI et du module SpO2 par-dessus le câble
Ethernet.
Le module PNI doit être connecté à la position USB 7 sur la carte mère.
Le module SpO2 doit être connecté à la position USB 6 sur la carte mère.
Connexion
715891 MCE vers les modules—Braun s'il est installé
715891 MCE vers modules
715891 MCE vers modules
715891 MCE vers modules
715891 MCE vers modules
715891 MCE vers SpO2
®
