Retirer Le Module De La Poignée - Welch Allyn Connex Manuel D'entretien

Manuel d'entretien
N° Élément
21 Carte de la barre des voyants
22 Connecteur de la batterie
23 Bouton d'alimentation et câble flexible
30 Insert bleu
Retirer le module de la poignée
Effectuez les étapes préliminaires suivantes :
• Mettez le système hors tension et débranchez le cordon d'alimentation.
• Retirez le système du mur et retirez la batterie.

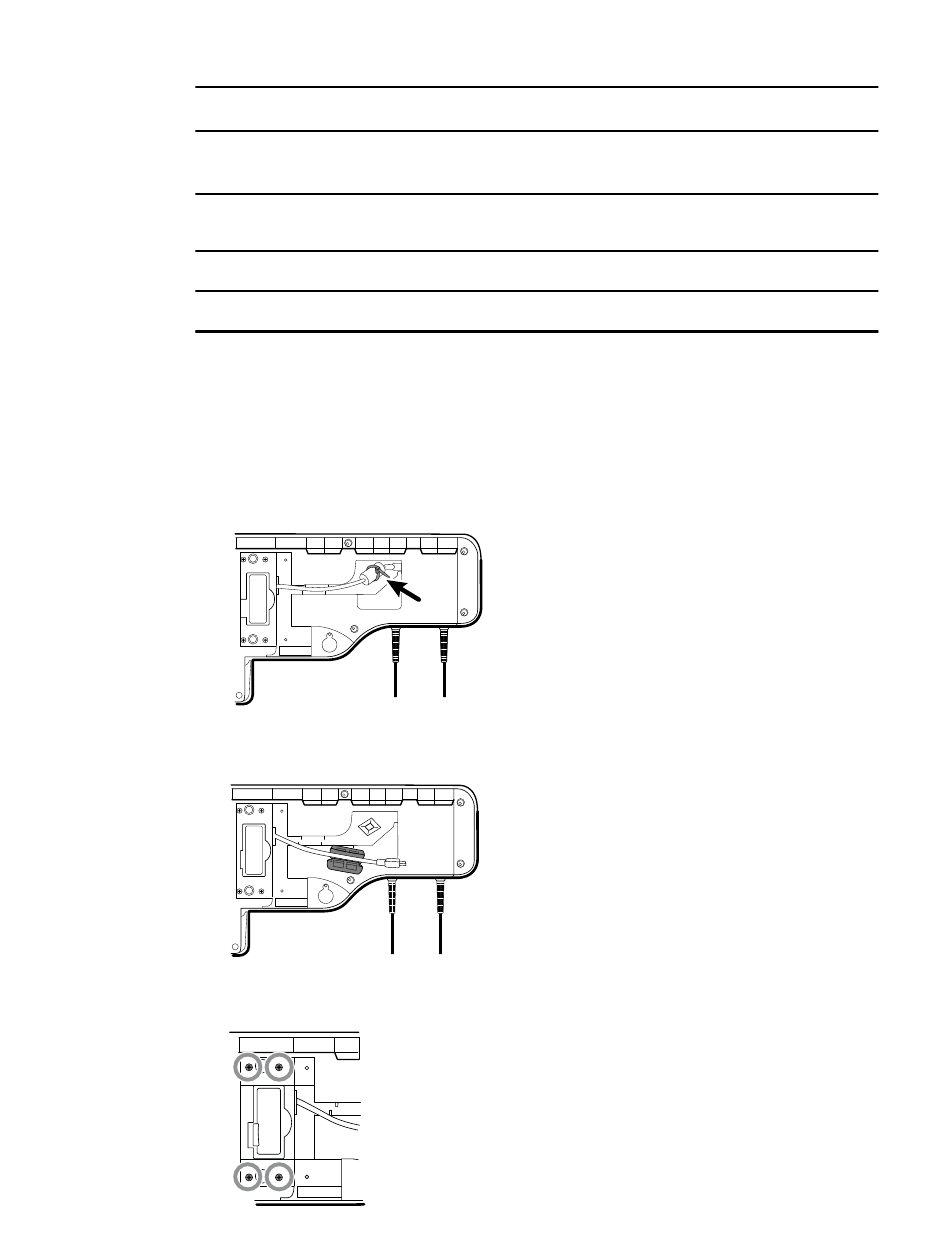

1. Coupez et retirez l'attache de câble qui maintient en place la ferrite de la clé USB.
2. Débranchez le câble USB.
3. Retirez la ferrite du câble USB en écartant les deux clips et en soulevant.
4. Retirez les quatre grandes vis Phillips tout en soutenant l'extrémité du module de la
poignée.
N° Élément
51 Vis, M3 x 0,5 x 8, tête cylindrique Phillips (Vis
Phillips petit format)
52 Vis, plastite #4-20 x 0,500 ; tête cylindrique (vis
Torx)
53 Pince P CCH44-S10, 0,437
Section A 81
