5. Tirez le câble USB de la poignée du module à travers le trou d'accès dans le panneau
d'alimentation.
Notes concernant le remontage
•
Tirez le câble USB de la poignée du module à travers le trou d'accès dans le panneau
d'alimentation avant de fixer le panneau d'alimentation sur le boîtier.
•
Lors de l'installation du panneau d'alimentation dans le boîtier, n'obstruez pas le
canal ou ne laissez pas la carte de batterie ou le boîtier de la batterie pousser le câble
flexible LCD sur le côté.
•
Rebranchez le haut-parleur, la carte de la batterie et les faisceaux du ventilateur.
Retrait du haut-parleur
Effectuez les étapes préliminaires suivantes :
•
Mettez le système hors tension et débranchez le cordon d'alimentation.
•
Retirez le système du mur et retirez la batterie.
•
Retirez le module de la poignée.
•
Ouvrez le châssis.
•
Retirez le panneau d'alimentation.
1. Extrayez avec précaution le haut-parleur et l'adhésif du panneau d'alimentation.
2. Retirez tout matériau d'étanchéité restant et nettoyez la surface avec de l'alcool
isopropylique à 70 %.
3. Retirez le papier sur le haut-parleur pour exposer l'adhésif sur le joint.
4. Appliquez une pression sur le rayon extérieur du haut-parleur pour assurer une bonne
adhésion au panneau d'alimentation.
Remplacer la carte de batterie
Effectuez les étapes préliminaires suivantes :
•
Mettez le système hors tension et débranchez le cordon d'alimentation.
•
Retirez le système du mur et retirez la batterie.
•
Retirez le module de la poignée.
•
Ouvrez le châssis.
•
Retirez le panneau d'alimentation.

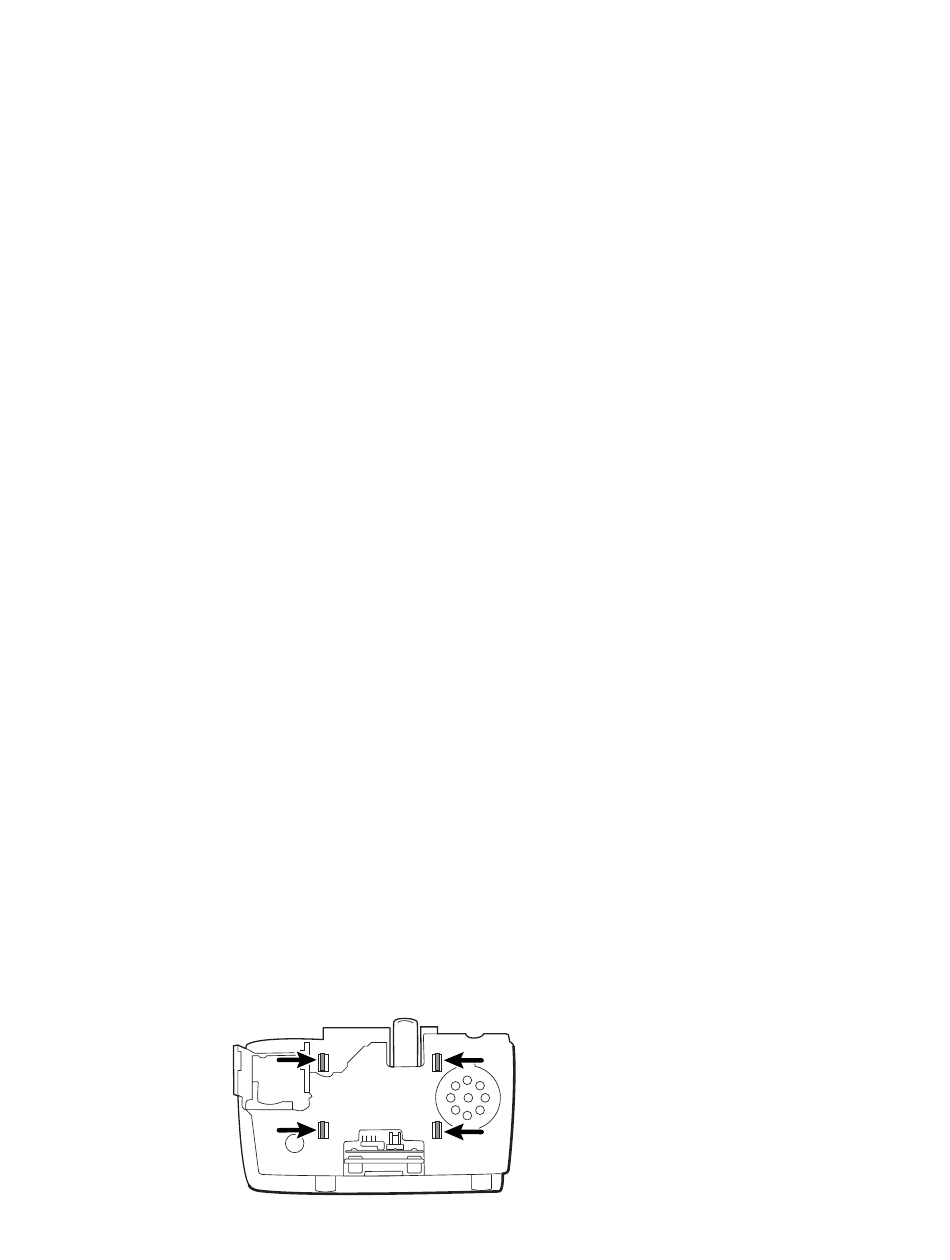

1. Retirez le compartiment de la batterie du panneau d'alimentation en appuyant sur les
quatre languettes en plastiques.
Section A 97
