88 Section A

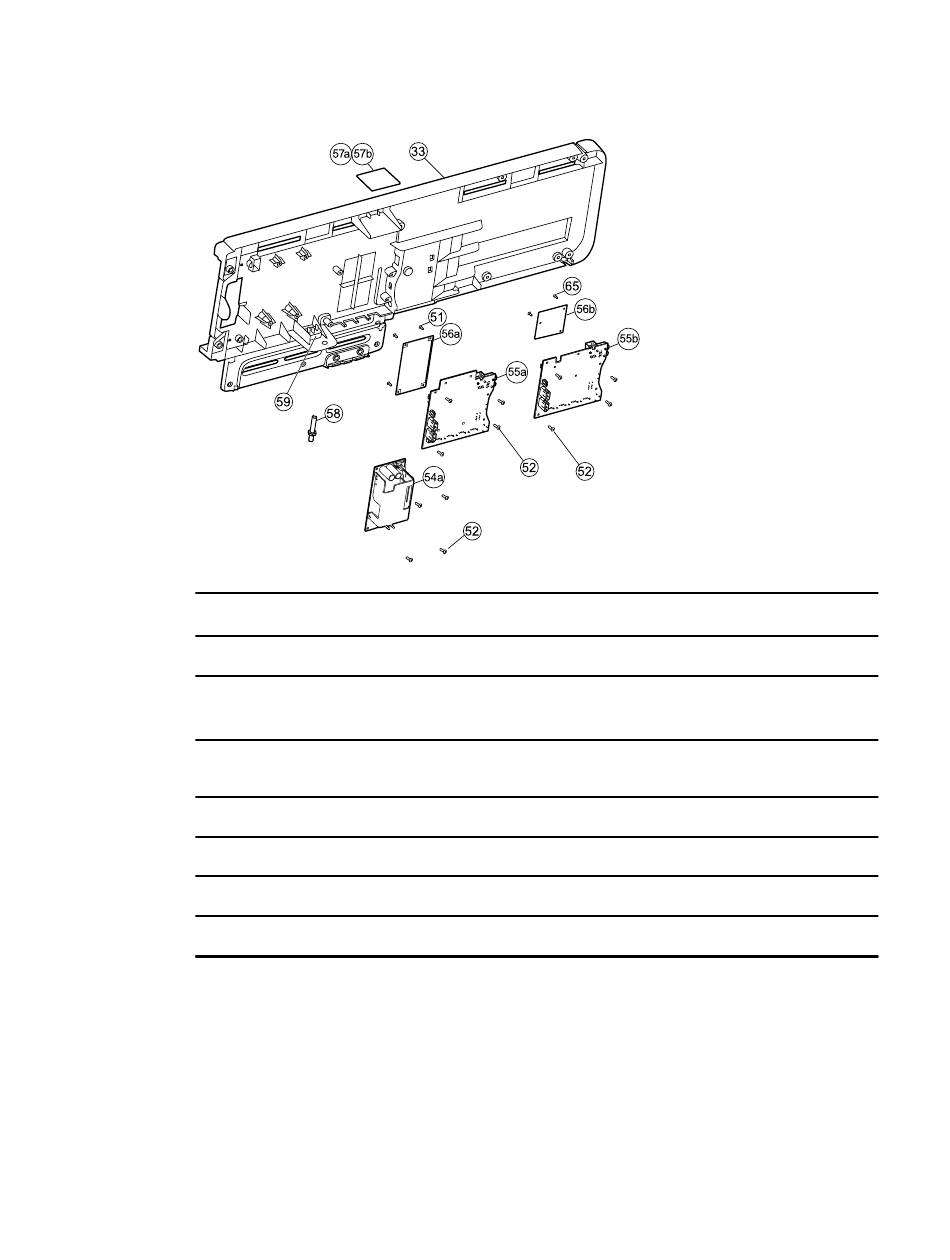

Vue éclatée, châssis
N° Élément
33 Châssis
51 Vis, M3 x 0,5 x 8, tête cylindrique Phillips (Vis
Phillips petit format)
52 Vis, plastite #4-20 x 0,500 ; tête cylindrique (vis
Torx)
54 a Bloc d'alimentation, 60 W
55 a Carte de communication (Lamarr)
55b Carte de communication (Newmar)
56 a Carte radio (Lamarr)

Retrait du bloc d'alimentation

Effectuez les étapes préliminaires suivantes :
• Mettez le système hors tension et débranchez le cordon d'alimentation.
• Retirez le système du mur et retirez la batterie.
• Retirez le module de la poignée.
• Ouvrez le châssis.
1. Débranchez le câble de terre vert et le faisceau d'alimentation C.A. du bloc
d'alimentation.
Welch Allyn Connex
N° Élément
56b Carte radio (Newmar)
57 a Carte de l'antenne (Lamarr)
57b Carte de l'antenne (Newmar)
58 Borne de mise à la terre
59 Connecteur CEI
65 Vis, M2 x 6, tête cylindrique
®
