Manuel d'entretien
Ouvrir le châssis
Effectuez les étapes préliminaires suivantes :
•
Mettez le système hors tension et débranchez le cordon d'alimentation.
•
Retirez le système du mur et retirez la batterie.
•
Retirez le module de la poignée.
1. Retirez le cas échéant le module Braun comme décrit dans la section « Retirer des
modules dans le boîtier principal ».

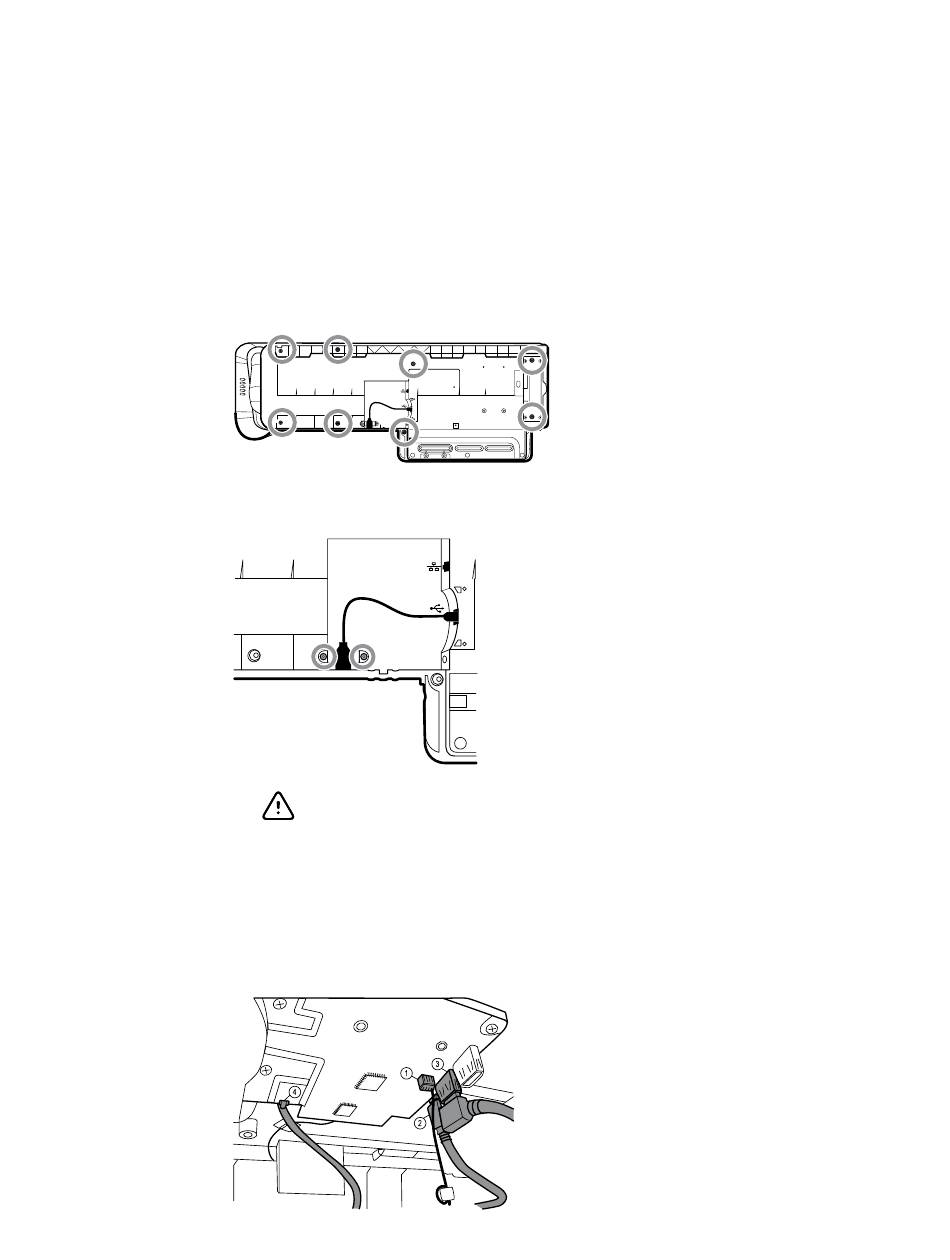

2. Retirez les 8 vis, comme illustré ci-dessous.
3. Retirez les deux vis Torx fixant le connecteur USB client au boîtier puis débranchez
et retirez le câble.
4. Soulevez délicatement le haut du châssis du boîtier frontal tout en laissant du mou
dans toutes les connexions câblées.
À partir de la carte de communication, débranchez les éléments suivants dans l'ordre
indiqué :
MISE EN GARDE Plusieurs connexions câblées sont
toujours connectées entre le boîtier frontal et le châssis. Ces
dernières doivent être déconnectées afin de pouvoir séparer
les deux pièces en intégralité et en toute sécurité.
Section B 127
