5. Débranchez le câble d'alimentation du bloc d'alimentation.

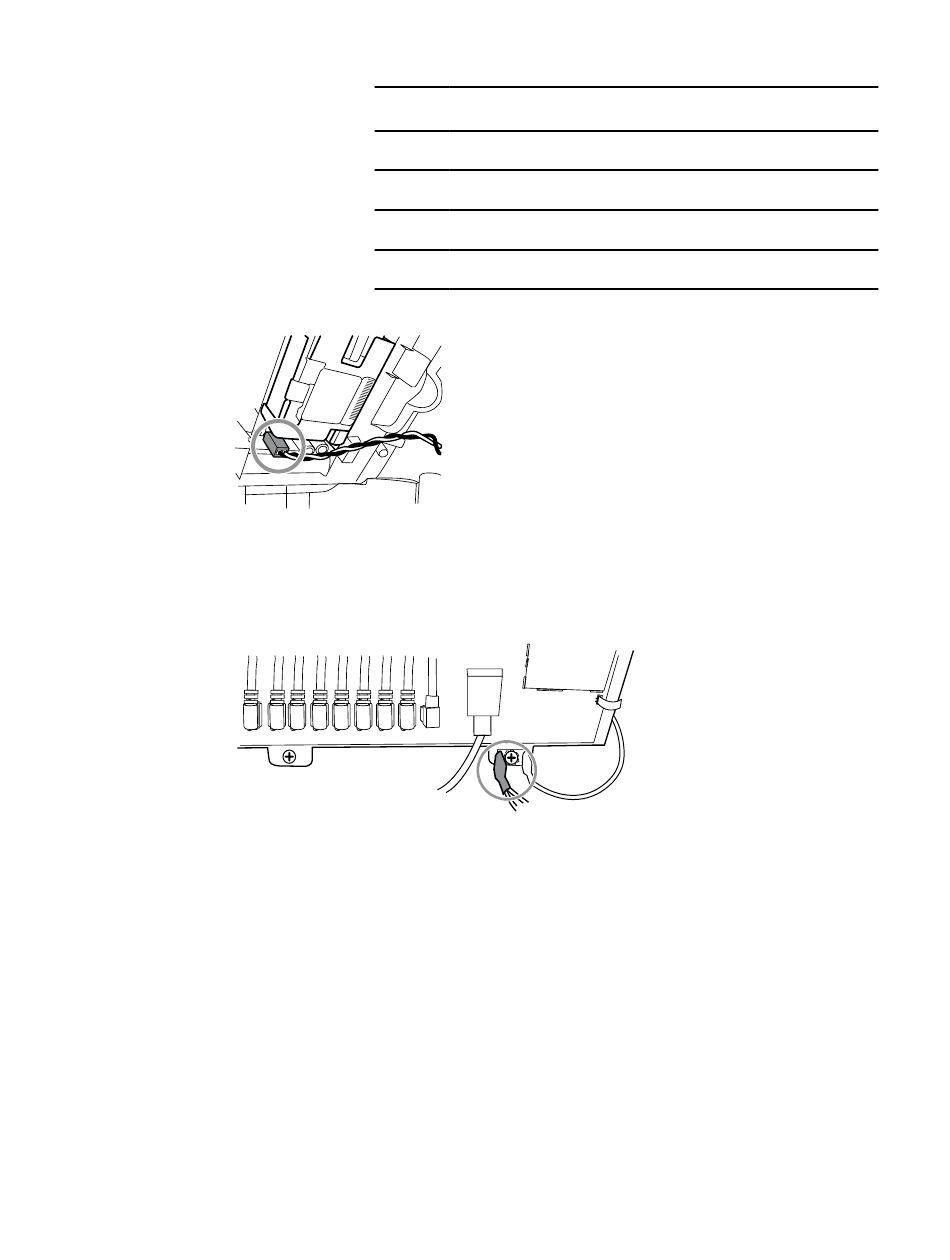

6. Séparez suffisamment le châssis du boîtier frontal pour que la connexion de mise à
la terre du faisceau d'alimentation C.A. atteigne le connecteur à broches double.
7. Déconnectez le câble de mise à la terre du faisceau d'alimentation C.A. du
connecteur à broches double sur le châssis LCD.
Notes concernant le remontage
•
Alignez le châssis avec le boîtier frontal.
•
Connectez le câble de mise à la terre au connecteur à broches double sur le
châssis LCD.
•
Branchez le grand connecteur USB sur la carte de communication.
•
Branchez le connecteur USB mini-B sur la carte de communication.
•
Branchez le petit connecteur USB à 4 broches sur la carte de communication.
•
Branchez le faisceau d'alimentation au bloc d'alimentation.
•
Connectez le câble Ethernet à la carte de communication.
•
Abaissez le châssis sur le boîtier frontal tout en poussant le câble Ethernet entre
l'entretoise moulée et le boîtier pour ne rien laisser devant la carte de l'antenne.
•
Guidez l'extrémité du câble client USB à travers l'ouverture du boîtier frontal.
Numéro
Élément
1
Petit connecteur à 4 broches
2
Câble mini USB
3
Câble USB
4
Câble Ethernet
®
