CASTELLINI Skema 6 Manuel Technique page 88

MANUEL TECHNIQUE - Skema 6
1. ALIMENTATIONS CARTE
CONNECTEUR
K22 (pin: 4 - 5)
2. DESCRIPTION FONCTIONNELLE
La carte gère les programmes automatiques RA et
PR (si présents) activés au moyen du levier central
de la pédale standard ou par la pression des touches
correspondantes sur la pédale à pression.
En outre, génère les signaux suivants :
- CM : pour l'activation des instruments au moyen du capteur U1 (pédale standard)/microswitch (pédale à pression).
- POT_C : pour la variation de vitesse/puissance des instruments dynamiques par l'intermédiaire du capteur U5.
- ER : pour l'activation des sprays aux instruments.
- SV : pour le lavage des cordons instruments.
- CHIP : pour l'activation du CHIP BLOWER manuel et automatique à la fin du travail avec le spray des instruments.
PRÉCAUTION:
PEDALE STANDARD: Pour un fonctionnement correct de la pédale, l'aimant du levier central doit être
positionné avec le petit point tourné vers le BUS.
3. CONNECTEURS
CONNECTEUR
K1 JST
K3 AMP-MODU
K4 AMP-MODU
K5 AMP-MODU
K6 JST
K22 JST
P1 JST
4. RELAIS (NON PRESENTI)
5. FUSIBLES (NON PRESENTS)
6. DEL
DEL
DL1 (+12V)
6
TENSION
12 VDC - 0 VDC
TYPE
Connexion microswitch pour signal CM
(UNIQUEMENT POUR PEDALE A PRESSION).
Interconnexion alimentations/signaux pour carte joystick.
PÉDALE STANDARD : Connexion touche pour fonctions Chip Air avec
instruments extraits et PR avec instruments au repos.
PÉDALE À PRESSION : Connexion touche pour fonctions Chip Air
avec instruments extraits et PR (impulsion longue)/Spray (impulsion
courte) avec instruments au repos.
PÉDALE STANDARD : Connexion touche pour fonctions Water Clean
System avec instruments extraits et RA avec instruments au repos.
PÉDALE À PRESSION : Connexion touche pour fonctions Water
Clean System avec instruments extraits et RA (impulsion longue)/Spray
(impulsion courte) avec instruments au repos.
Connexion LED spray (UNIQUEMENT POUR PEDALE A PRESSION).
Interconnexion signaux CAN BUS/alimentations avec carte boîtier
raccordements.
Utilisé pour programmation carte.
COULEUR
VERT Normalement allumée : indique la présence de la tension 12 VDC.

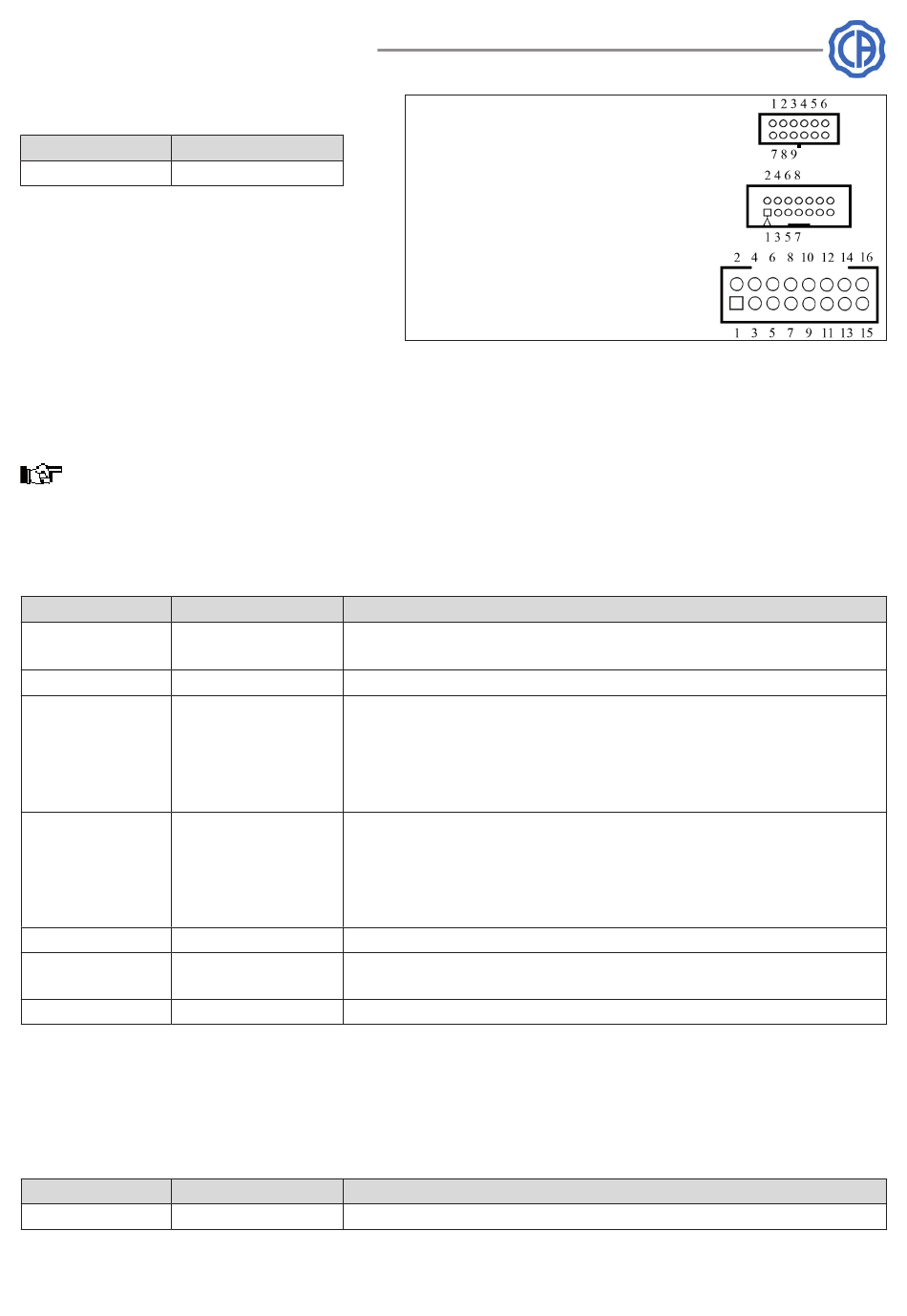

CONNECTEUR MOLEX type MICROFIT/MINIFIT:
CONNECTEUR CABLE PLAT:
CONNECTEUR AMP-MODU:
DESCRIPTION
DESCRIPTION
Schemas platines
