MANUEL TECHNIQUE - Skema 6

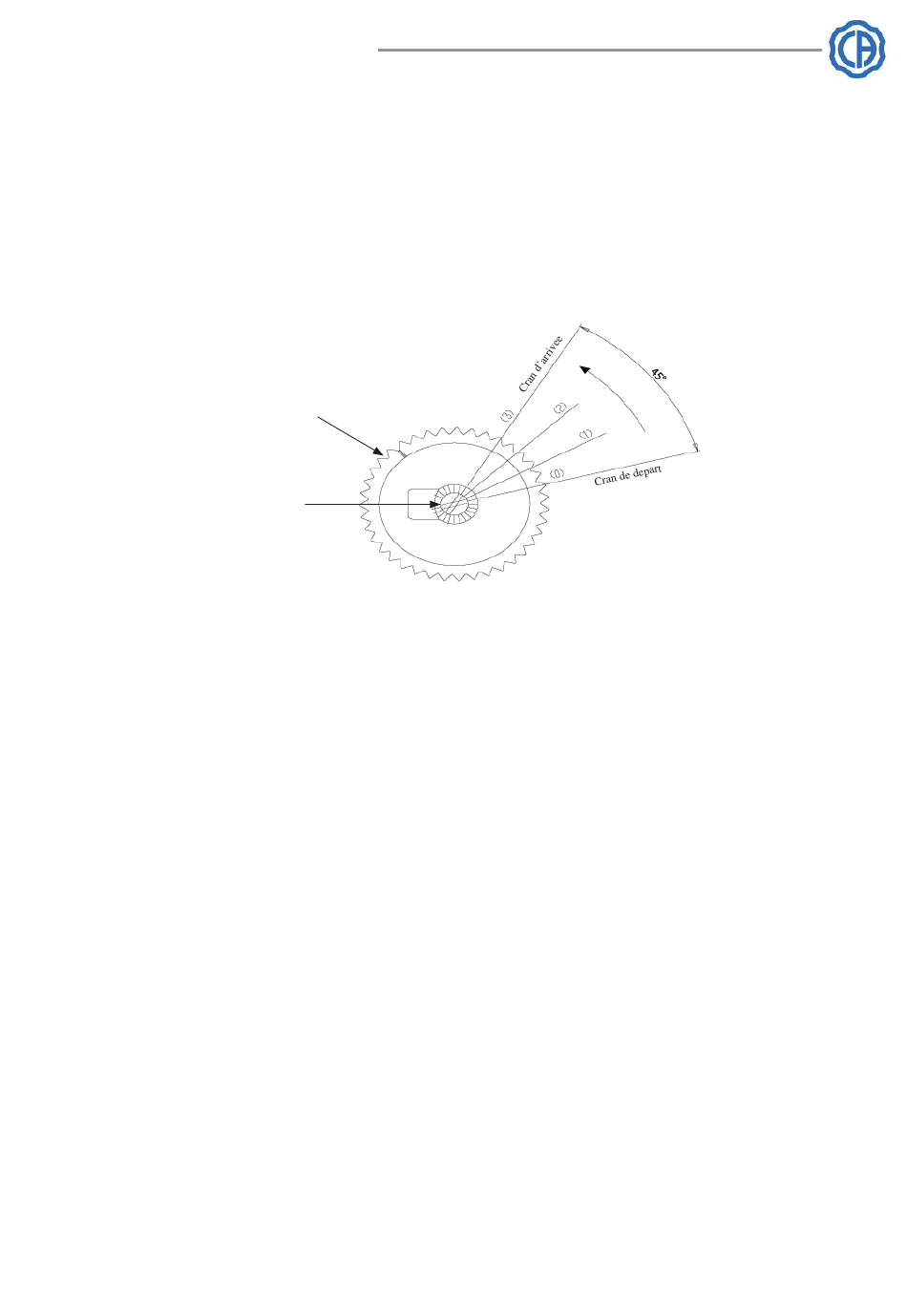

- Tourner l'arbre du potentiomètre dans le sens des aiguilles de la montre jusqu'à atteindre le fi n de course, puis, le
tourner de 3-4 crans dans le sens contraire des aiguilles de la montre (voir fi g. 5).
- Bloquer la roue dentée (f) sur le pivot (h) à l'aide du grain correspondant (e).
- Replacer la platine générale fauteuil (m) dans la position prévue (l) et serrer les vis (c) de fi xation.
- Brancher le câble électrique du potentiomètre (d) sur le connecteur K3 de la platine générale fauteuil (m).
- Alimenter électriquement le fauteuil et régler les fi ns de course du siège comme indiqué dans la procédure de réglage
de la carte fauteuil (voir sect. Layout: "CARTE BASE FAUTEUIL - CODE 97660725" - par. 8 "ÉTALONNAGE").
Fig. 5
f
j
4 Remplacement des pièces de rechange
