MANUEL TECHNIQUE - Skema 6
- Desserrer les vis de fi xation du groupe cartes (c).
- Déplacer le groupe cartes (c) pour accéder au potentiomètre (d).
- Dévisser le grain (e) de la roue dentée (f).
-Tourner manuellement l'arbre du potentiomètre (agir sur le point "j") jusqu'au positionnement frontal du grain (g)
située sur le pivot (h).
- Dévisser le grain (g).
- Retirer le pivot (h) et la roue dentée (f).
- Remplacer le potentiomètre (d).
- Après avoir installé le nouveau potentiomètre (d) dans la position prévue à cet effet (i), introduire le pivot (h) et la roue
dentée (f) sur le potentiomètre même, les grains de fi xation correspondantes doivent être orientées de face (g ; e).
- IMPORTANT : Positionner la roue dentée (f) en appui mécanique avec le pivot (h) et en ligne avec le segment denté (k).
- Bloquer le pivot (h) sur le potentiomètre à l'aide du grain correspondante (g).

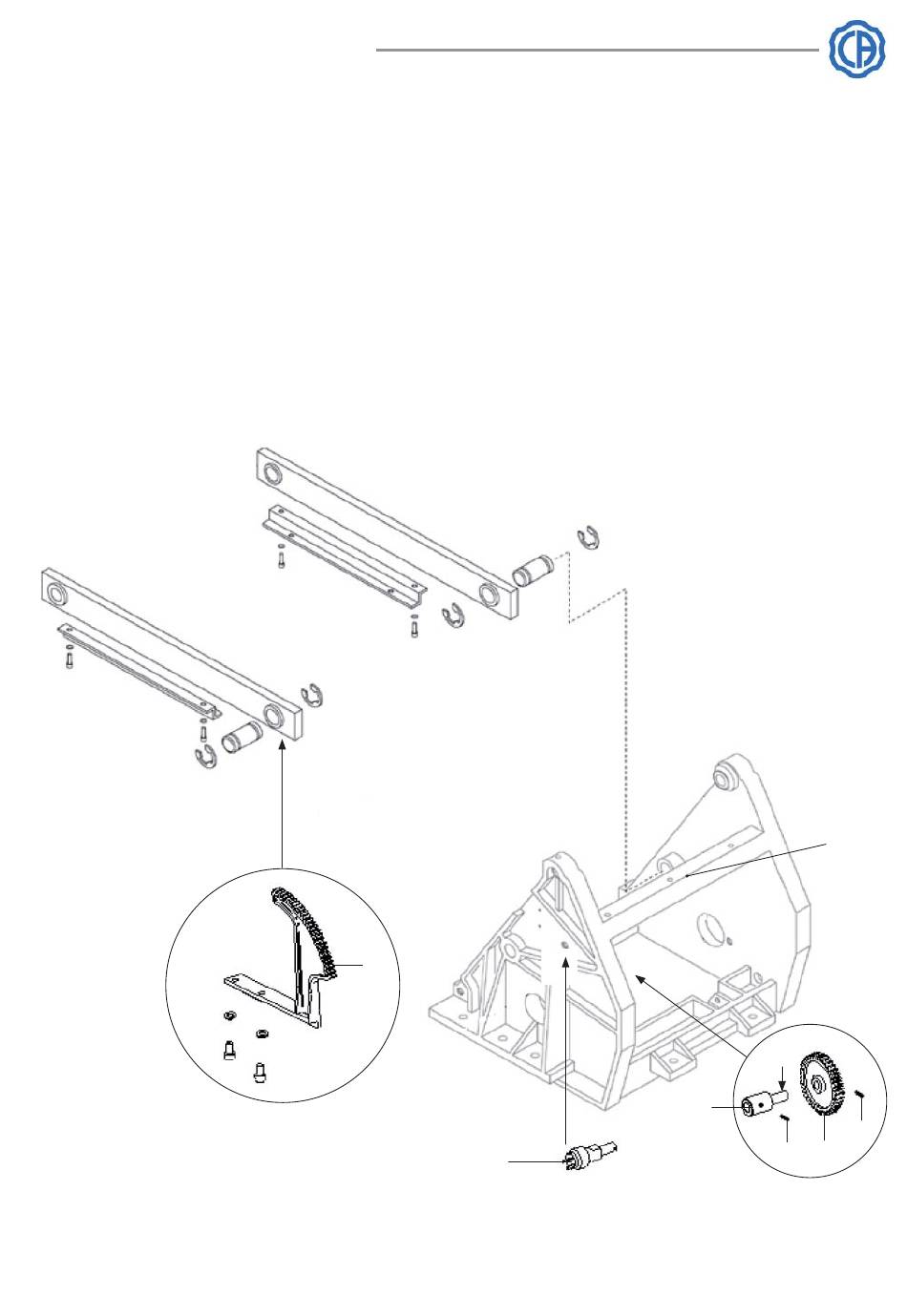

Fig. 4
l
i
k
j
h
e
g
f
d
Remplacement des pièces de rechange 3
