Flex-Geko

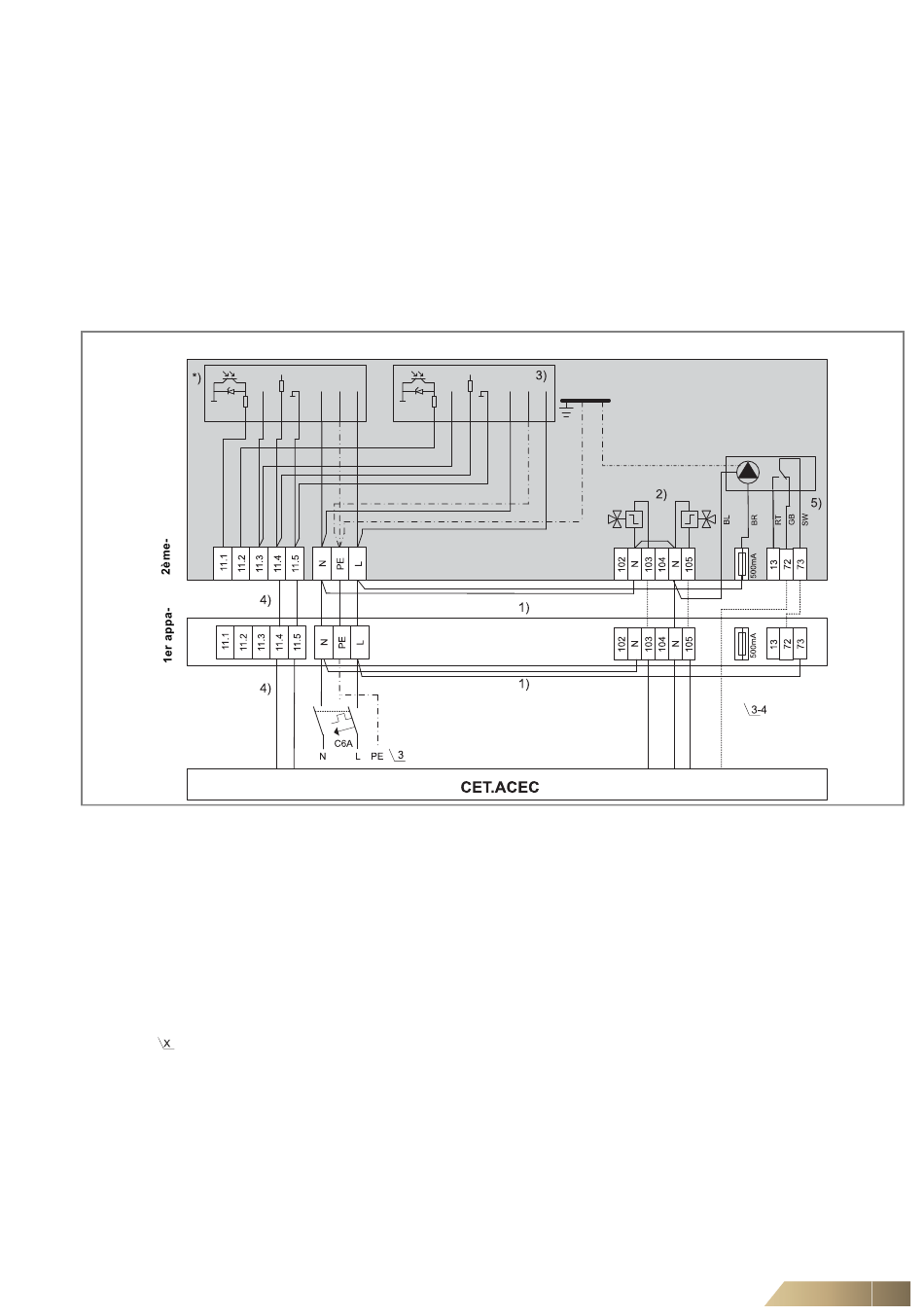

7.12 Raccordement électrique pour ventilateur EC avec commutateur simple CET.ACEC de
FläktGroup
Fig. 7-80:
Bornes de raccordement
1)
N pontages sont à prévoir sur site
2)
Raccorder les vannes, si l'appreil en est équipé. Sinon, raccorder uniquement la commande du ventilateur.
Pour un système 4 tubes, raccorder la vanne de chauffage à la borne 105 et la vanne de refroidissement à la borne 103.
Pour un système 2 tubes avec mode de fonctionnement "chauffage seul", raccorder la vanne de chauffage à la borne
105. Pour tous les autres
systèmes 2 tubes, raccorder la vanne à la borne 103.
Les lignes en pointillés sont à raccorder uniquement si l'appareil est équipé de vannes.
3)
Deuxième ventilateur en fonction de la taille de l'appareil.
4)
câble de commande du ventilateur; par ex. JY(St)Y
5)
la pompe à condensats est en option
*)
les raccordements représentés sur fond gris sont déjà réalisés en usine.
Cette représentation sert à mieux illustrer le branchement.
Nombre de conducteurs du câble: par ex.: 5 x 1,5 mm² NYM
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Une commande et une régulation simplifiées du Flex-Geko peuvent être assurées par
les commutateurs CET.ACEC.
Les types de fonctionnement suivants sont possibles selon la version de l'appareil :
– Mode de fonctionnement chauffage seul (système 2 tubes)
– Mode de fonctionnement refroidissement seul (système 2 tubes)
– Mode de fonctionnement chaud ou froid (système 2 tubes)
– Mode de fonctionnement chaud et froid (système 4 tubes)
Le raccordement du commutateur simple s'effectue au bornier monté en usine. Il se
trouve dans le boîte à bornes ou le coffret électrique en tôle d'acier, monté côté rac-
cordement hydraulique de l'habillage de base (voir Fig. 7-1).
Appareil avec bornier
Raccordement électrique
107
