7.10 Raccordement électrique pour ventilateur AC avec commutateurs simples CMS et CMT
de FläktGroup
7.10.1 Bornes de raccordement de l'appareil pour les exécutions avec bornier et platine de relais

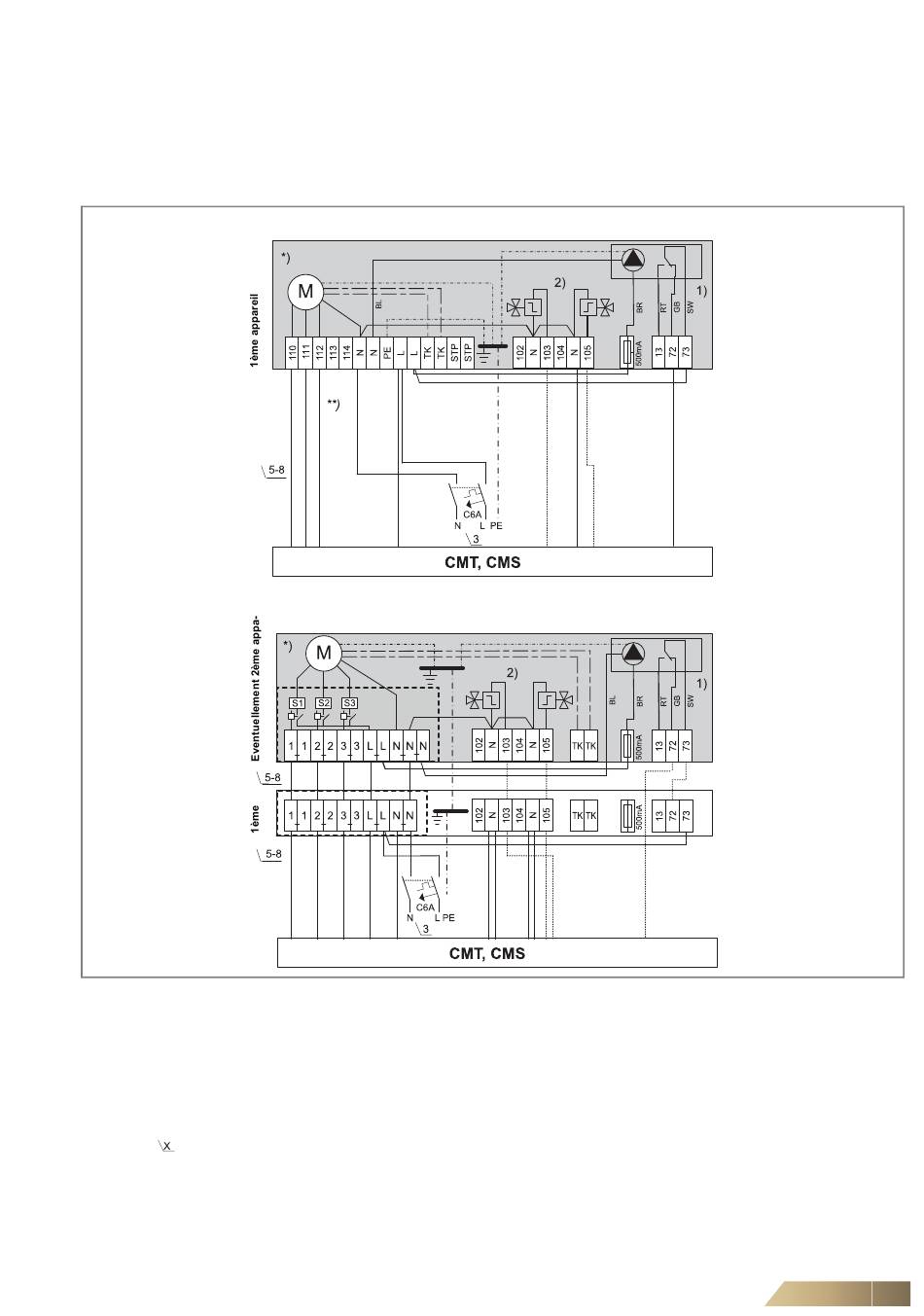

Fig. 7-38:
Bornes de raccordement
1)
la pompe à condensats est en option.
2)
Raccorder les vannes pour autant que l'appareil en soit équipé. Sinon, raccorder uniquement la commande du venti-
lateur.
*)Les raccordements représentés sur fond gris sont déjà réalisés en usine.
Cette représentation sert à mieux illustrer le branchement.
**)commande du ventilateur (affectation des bornes en fonction de la séquence de vitesses de rotation choisie - voir
schéma de raccordement dans le coffret électrique).
Nombre de conducteurs du câble: par ex.: 5 x 1,5 mm² NYM
platine de relais
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Appareil avec bornier
Appareil avec platine de relais
Raccordement électrique
