AÉROTHERMES MultiMAXX HE
2
Description technique
2.1
Vue d'ensemble des appareils et limites de fournitures
7

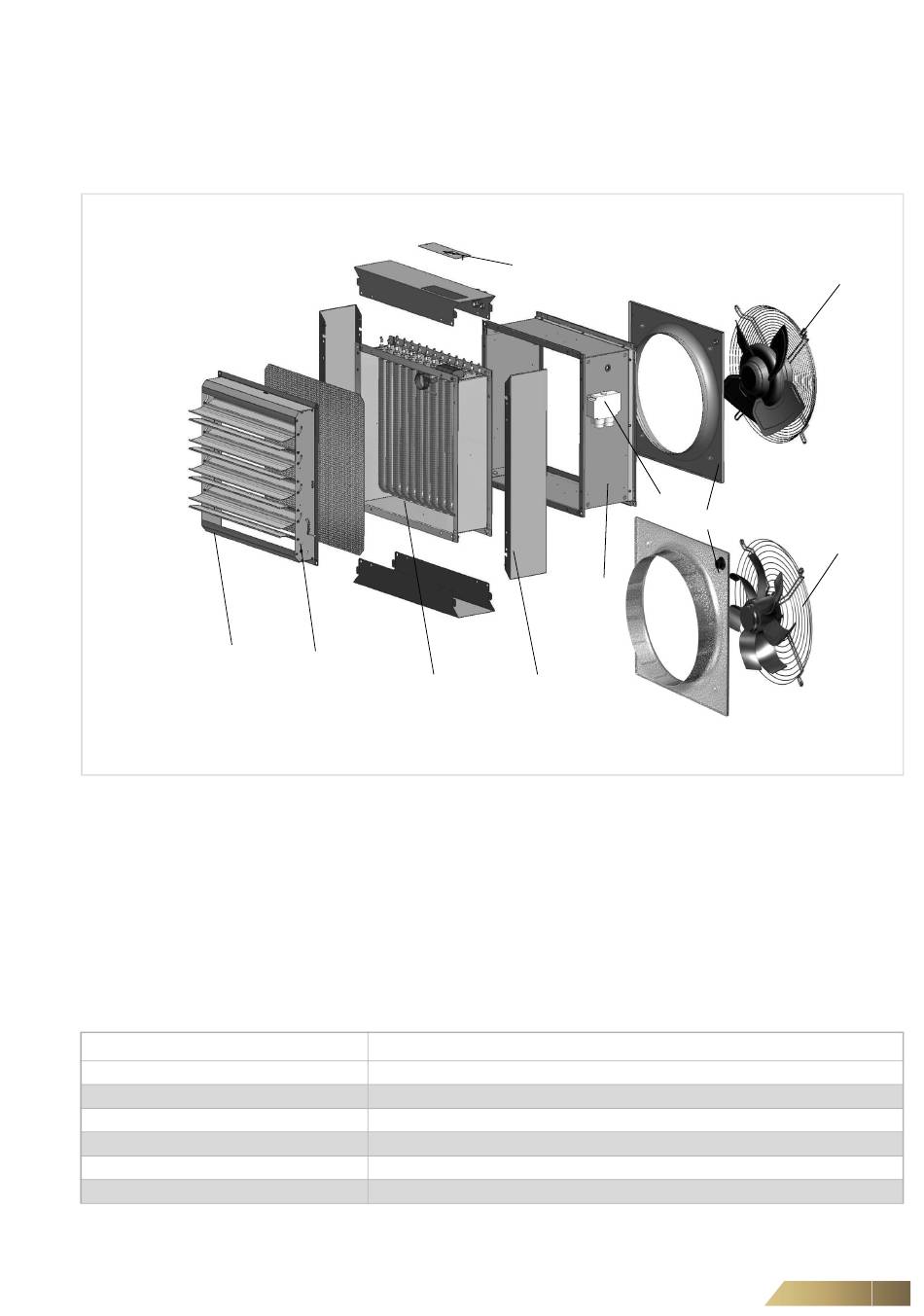

Fig. 2-1:
Composants
Pos. 1a : Ventilateur à larges pales - Tailles 1, 2 et 4 (3 x 400 V)
Pos. 1b : Ventilateur à pales en forme de « faucille » - taille 2
(3 x 500 V)
Pos. 2 : Cône d'aspiration
Pos. 3 : Caisson ventilateur
Pos. 4: Habillage de la batterie de chauffage
Pos. 5 : Batterie de chauffage
2.1
Spécifications des matériaux
Composant de l'appareil
Ventilateur avec grille de protection
Cône d'aspiration
Batterie de chauffage
Habillage de l'appareil
Bouche de soufflage
Boîte à bornes
Tab. 2-1:
Spécifications des matériaux
FläktGroup DC-2011-0142-FR 2022-08/R5 • Sous réserve de modifications
6
5
Pos. 6 : Grille de protection
Pos. 7 : Bouche à induction secondaire (option)
Pos. 8 : Recouvrement des raccordements électriques de la
Pos. 9 : Boîte à bornes pour le raccordement électrique du moteur
Matériaux
Différents matériaux
Tôle d'acier galvanisé
Différents matériaux
Tôle d'acier galvanisé peint
Tôle d'acier galvanisé + ailettes en alu
Différents matériaux
8
9
3
4
batterie de chauffage
du ventilateur
Description technique
1a
2
1b
9
