Raccordement électrique
5.1
Boîte à bornes
5.2
Schémas de raccordement
FläktGroup DC-2011-0142-FR 2022-08/R5 • Sous réserve de modifications
DANGER ÉLECTRIQUE !
Les raccordements électriques du MultiMAXX HE doivent être effectués par des
électriciens, en tenant compte de la notice d'utilisation et des normes en vigueur :
– Les directives VDE, y compris les règles de sécurité
– Les règlements de prévention des accidents du travail
– Les instructions de montage.
L'aérotherme MultiMAXX HE est équipé d'une boîte à bornes en matière plastique pour
le raccordement du ventilateur. Celle-ci est montée sur le côté du caisson ventilateur.
Les bornes de la batterie de chauffage se trouvent dans la partie supérieure de l'appa-
reil.

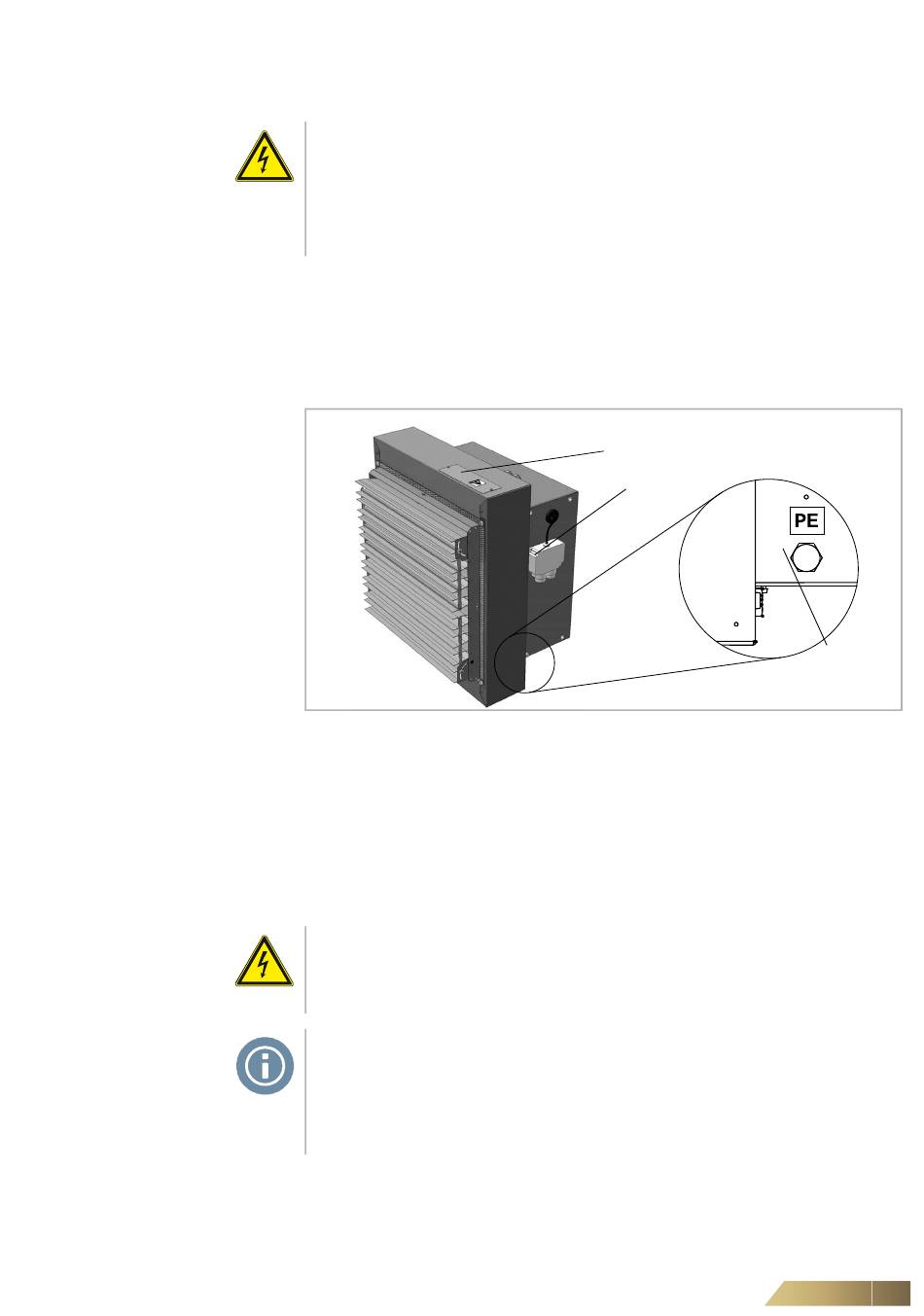

Fig. 5-1
Boîte à bornes et borne de mise à la terre
Pos. 1 :Bornes de la batterie de chauffage
Pos. 2 :Bornier du ventilateur
Le raccordement électrique des appareils de traitement d'air MultiMAXX HE doit être
réalisé en suivant les schémas de raccordement. Les schémas de raccordement se
trouvent à l'intérieur du couvercle de l'armoire électrique de l'appareil ou sont livrés
séparément.
DANGER ÉLECTRIQUE !
Le schéma de raccordement n'indique pas les mesures de protection. Les normes
et règlements en vigueur doivent être pris en compte lors du raccordement et validés
auprès du fournisseur local d'électricité.
REMARQUE !
Un dispositif de coupure multipolaire est à prévoir sur site ; celui-ci doit être protégé
contre toute remise en marche intempestive (par ex. interrupteur verrouillable avec
une ouverture de contact de 3 mm au moins pour un réseau 400 V jusqu'à une ten-
sion de mesure de 480 V et pour une réseau de 500 V jusqu'à une tension de me-
sure de 600 V).
Raccordement électrique
1
2
Borne de mise à la terre
