Plan Du Bornier Pour Moteur À 3 Vitesses À Rotor Extérieur, 3 X 500 V (Type V) - FläktGroup MultiMAXX HE Notice D'utilisation

Raccordement électrique
5.4 Plan du bornier pour moteur à 3 vitesses à rotor extérieur, 3 x 500 V (Type V)
5.4.1 Fonctionnement 3 vitesses, 3 x 500 V
5.4.2 Fonctionnement 1 vitesse, 3 x 500 V
24
– Avec thermocontacts
– Avec commutation des pôles
– Bobinage YY
– Non réglable en tension !
– Tension de fonctionnement : 3 x 500 V
– Avec unité de commande externe à 3 vitesses
– Câble de raccordement : 9 + PE = 10 fils
– Câble blindé : 2 fils TK (thermocontact)

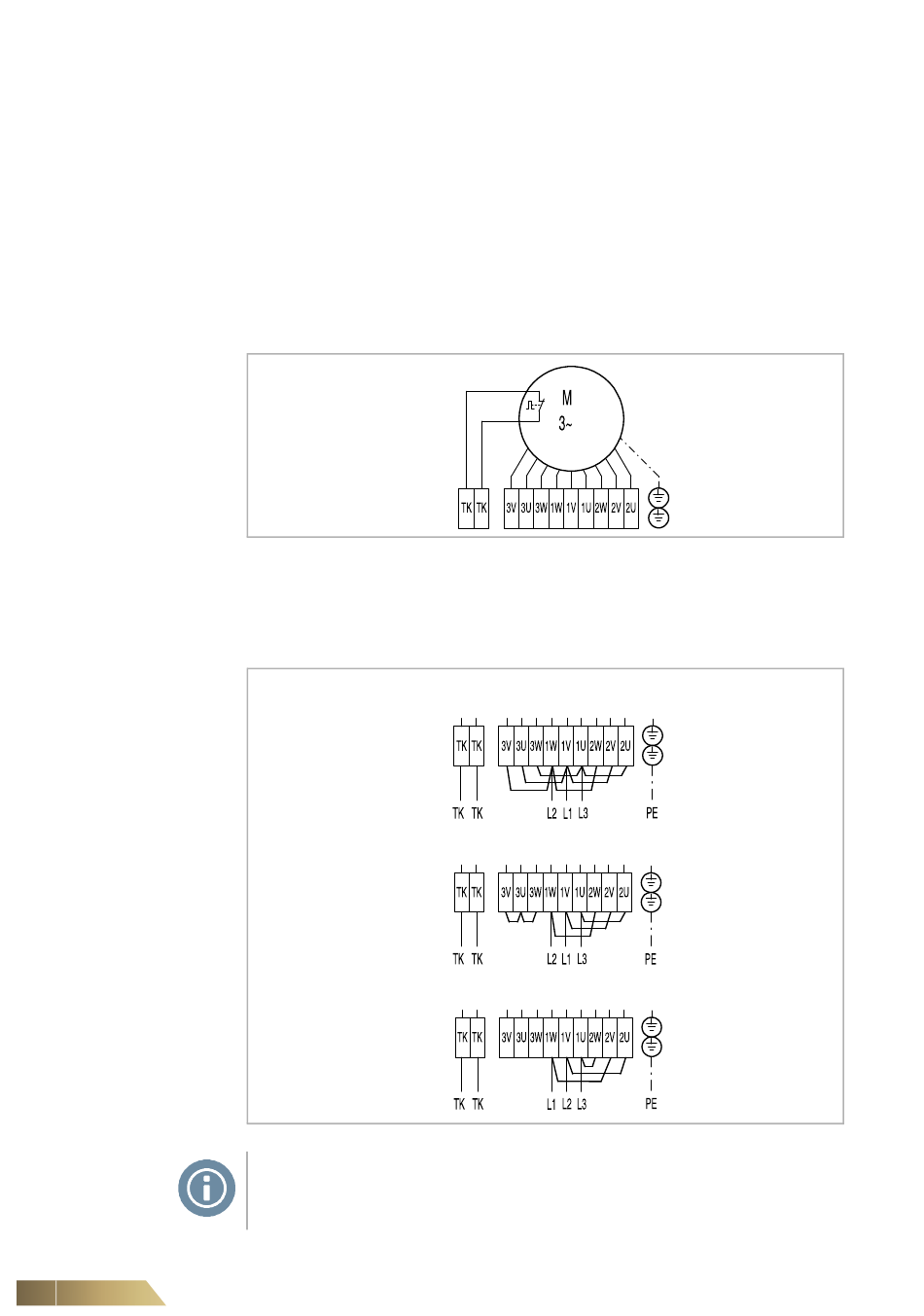

Fig. 5-4 Raccordement – fonctionnement 3 vitesses
– Câble de raccordement : 3 + PE = 4 fils
– Câble blindé : 2 fils TK (thermocontact)
Fonctionnement 1 vitesse - grande vitesse de rotation ()
Fonctionnement 1 vitesse - vitesse de rotation moyenne (YY)
Fonctionnement 1 vitesse - petite vitesse de rotation ()
Fig. 5-5 Raccordement – fonctionnement 1 vitesse
REMARQUE !
Possibilité de modifier le sens de rotation par la permutation de 2 phases.
FläktGroup DC-2011-0142-FR 2022-08/R5 • Sous réserve de modifications
MultiMAXX HE
AÉROTHERMES
