Description technique
3
Description technique
3.1
Composants de l'appareil

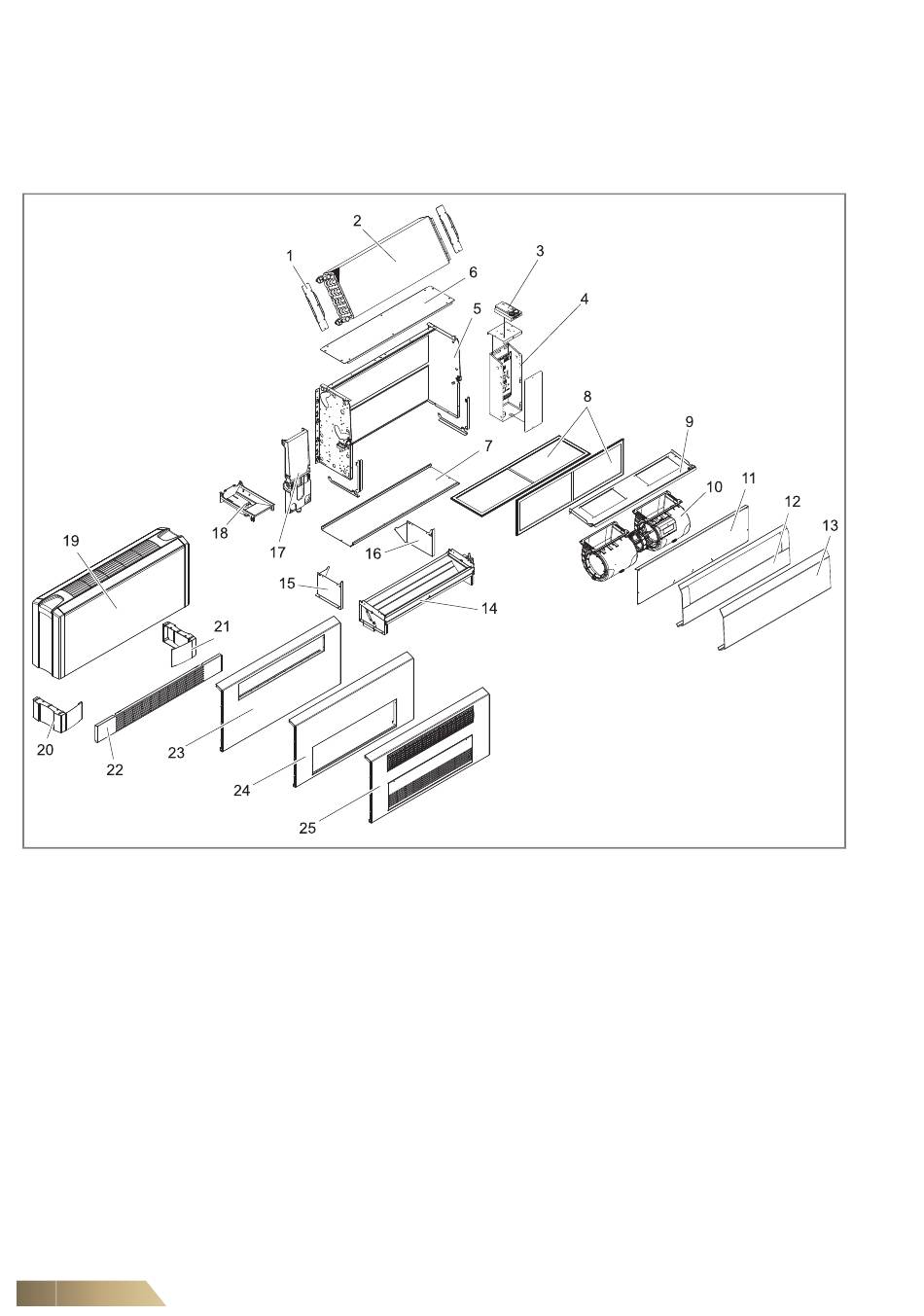

Fig. 3-1:
Pièces de l'appareil (selon le modèle)
Pos.1:
Tôle de montage
Pos.2:
Echangeur de chaleur
Pos.3:
Boîtier de commande
Pos.4:
Coffret électrique en tôle d'acier
Pos.5:
Habillage de base (panneau arrière avec tôles
latérales)
Pos.6:
Tôle de couverture pour soufflage en façade.
Pos.7:
Tôle arrière pour aspiration en façade
Pos.8:
Elément filtrant
Pos.9:
Bac à condensats principal
Pos.10:
Ventilateur avec caisson
Pos.11:
Panneau frontal côté aspiration à l'aspiration en bas/
à l'arrière
Pos.12:
Panneau côté refoulement au soufflage en façade
Pos.13:
Panneau côté refoulement au soufflage en haut/
devant
16
Vous trouverez ci-après une description plus détaillée de certains composants de
l'appareil indiqués dans la Fig. 3-1 .
Pos.14:
Caisson de mélange avec servomoteur
Pos.15:
Pied gauche pour l'appareil en recyclage
Pos.16:
Pied droit pour l'appareil en recyclage
Pos.17:
Bac à condensats plafonnier latéral
Pos.18:
Bac à condensats mural latéral
Pos.19:
Habillage de l'appareil
Pos.20:
Habillage pied, gauche
Pos.21:
Habillage pied, droit
Pos.22:
Grille d'aspiration
Pos.23:
Habillage en façade pour soufflage en
façade
Pos.24:
Habillage en façade pour aspiration en
façade
Pos.25:
Habillage en façade pour aspiration et
soufflage en façade
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
