Flex-Geko
Différence de contact
3
2
1
éteinte
Moteur EC
8.15.2 Vannes
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Quel que soit le mode de fonctionnement sélectionné, le ventilateur s'arrête automati-
quement en présence d'un des défauts suivants :
– déclenchement de la surveillance thermique du moteur,
– insuffisance de données de fonctionnement par suite d'une sonde défectueuse,
– défaut matériel
Automatique
Le ventilateur est commandé en fonction des écarts sur la valeur de consigne (tempé-
rature).
En mode « Mute », la vitesse de rotation maximale du ventilateur est verrouillée. En
cas de moteur EC, la vitesse de rotation définie comme valeur "mute" n'est pas dépas-
sée.

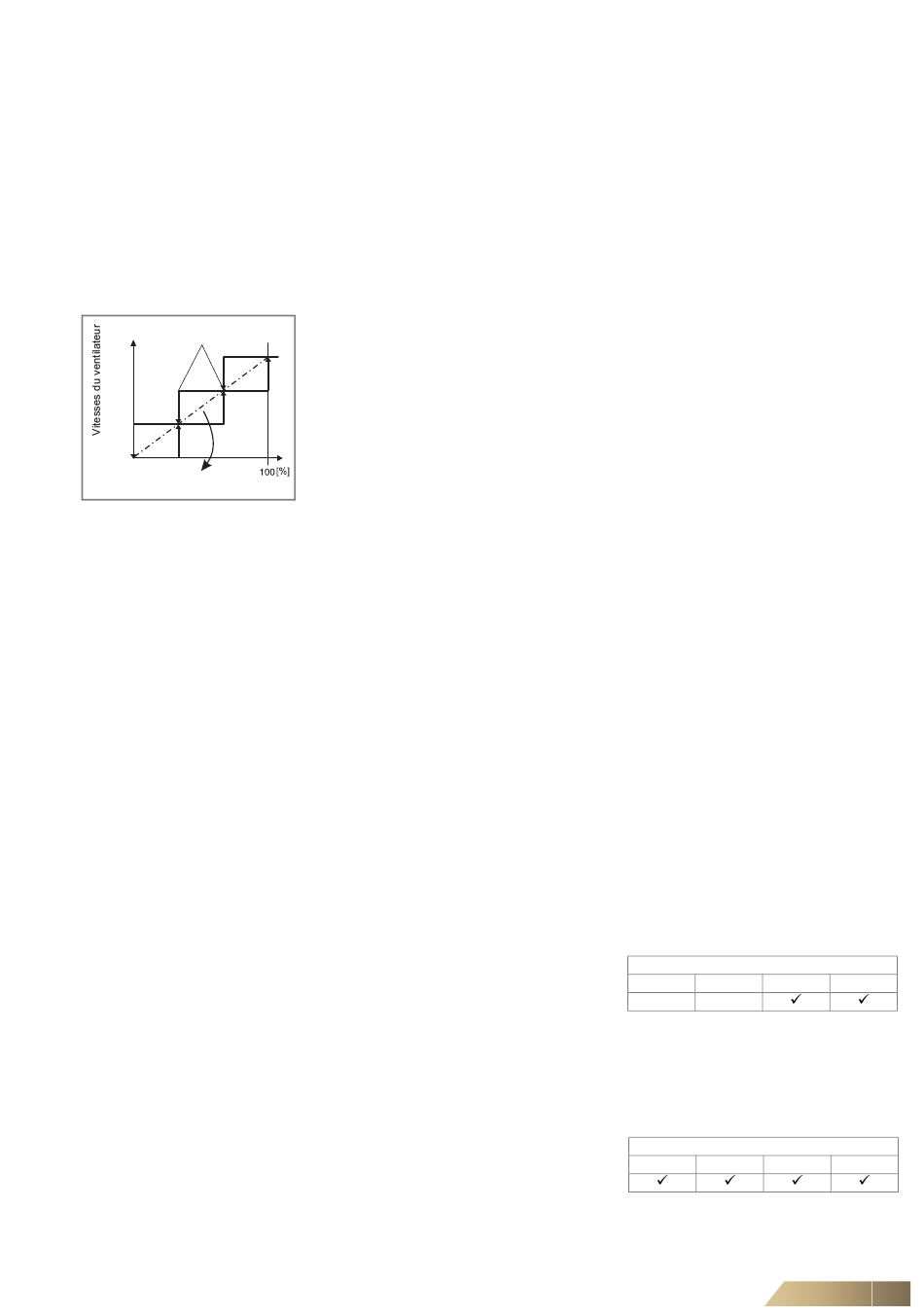

Les vitesses du ventilateur sont régulées en fonction de l'écart mesure-consigne.
L'amplitude et la durée de l'écart influent sur le comportement de la régulation. Pour
les ventilateurs à plusieurs vitesses, ce sont les différences de déclenchement qui défi-
nissent les points de changements de vitesse. Le nombre de vitesses du ventilateur
avec moteurs à plusieurs vitesses ou des moteurs en continu dé-
pend du type de l'appareil.
Exécutions possibles:
– Nombre de vitesses: vitesse de ventilateur 0 à 3
– Nombre de vitesses : vitesse de ventilateur 0 à 5 (uniquement MATRIX 4000 avec
carte IO complémentaire)
– vitesse en continu : vitesse minimale..100% (uniquement MATRIX3000, 4000)
Manuel
Le ventilateur fonctionne à la vitesse pré-réglée. Le pré-réglage peut s'effectuer par
l'appareil de commande, par une GTC ou par un module externe (par exemple un
module d'entrée numérique MATRIX.DI).
Fonction de renouvellement d'air
Cette fonction permet, même quand la température de consigne est atteinte, que le
ventilateur reste enclenché indépendamment de la régulation sélectionnée. La vitesse
de ventilation doit être sélectionnée manuellement. Cette fonction permet d'optimiser
le renouvellement d'air dans le local. Elle n'est disponible qu'avec les appareils de
commande MATRIX OP50 et MATRIX OP51 ou avec le logiciel utilitaire MATRIX.PC.
Verrouillage
Lorsque certaines alarmes comme p.ex. danger de gel se réalisent, l'installation se met
hors service. Pour déverrouiller, positionner le sélecteur de vitesse au status 0 ou bien
"éteint", attendre quelques secondes et puis redémarrer. Pour les boîtiers de com-
mande avec écran, effectuer le réglage ci-dessus dans le menu "ventilateur"
Fonction de démarrage
Pour des appareils de mélange, la mise en marche des ventilateurs est temporisée et
la vanne s'ouvre immédiatement en cas de dépassement de la température extérieure
par rapport à une valeur déterminée (standard 10°C) (sonde d'air neuf nécessaire pour
fonctionnement).
En fonction de l'équipement de régulation choisi, la régulation de vanne intégrée prend
en charge les vannes 2 points et 3 points.
Mise en service
MATRIX
2001
3001
4001
MATRIX
2001
3001
4001
4001+IO
4001+IO
133
