Flex-Geko
5.4
Préparatifs de montage
Code
le type de l'appareil
voir Fig. 5-3
1
pour tous les appareils
Tab. 5-1:
Distances de montage
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications

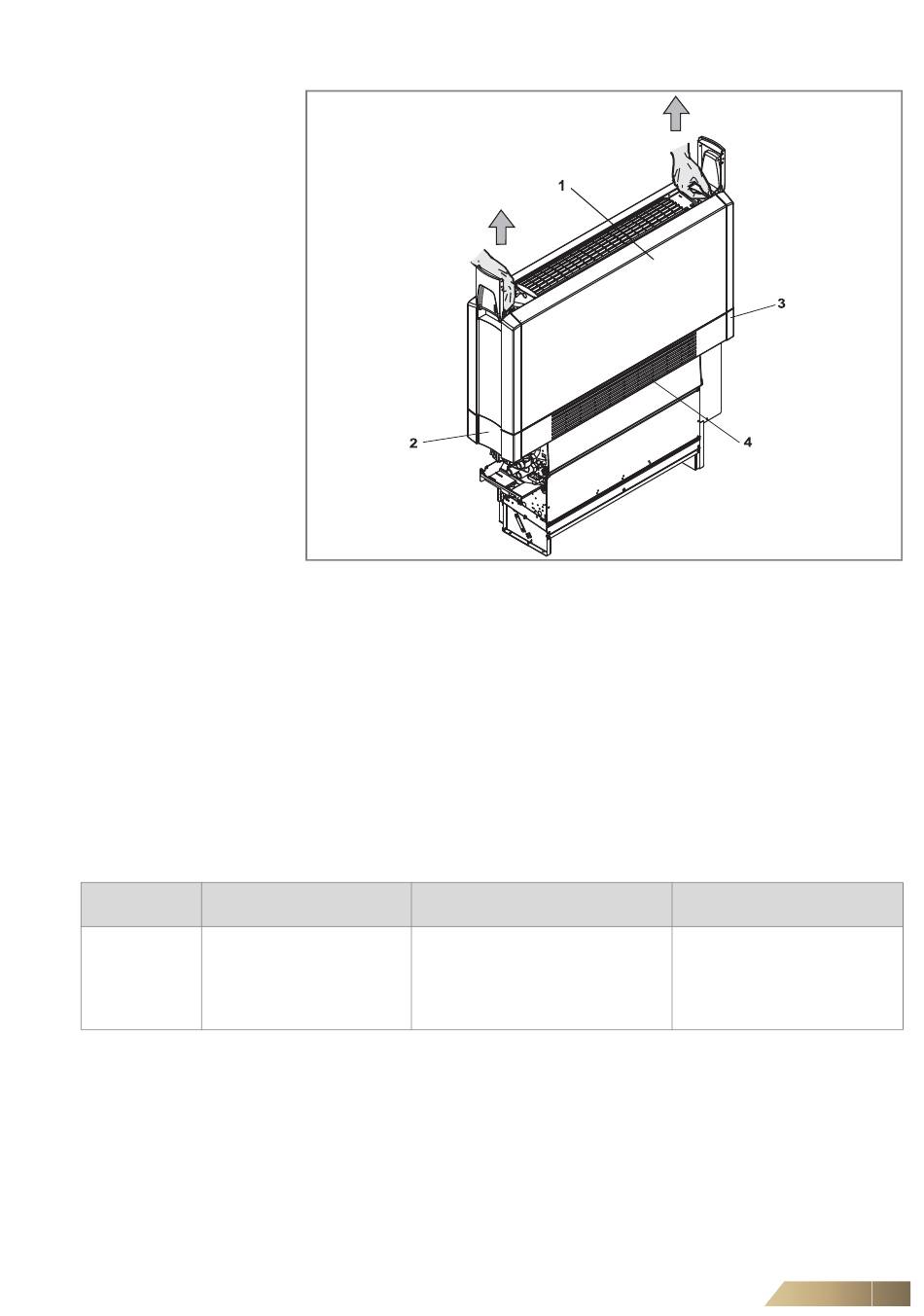

Fig. 5-2:
Composants de l'habillage de l'appareil, pieds et grille d'aspiration
Pos. 1: Habillage de l'appareil
Pos. 2: Habillage de pied gauche
(option)
•
Ouvrez les trappes d'accès.
•
Saisissez l'habillage et soulevez-le vers le haut pour le dégager de l'appareil de
base (voir Fig. 5-2).
Selon la version de l'appareil, les raccordements hydrauliques s'effectuent par la droite
ou par la gauche.
Les distances de montage suivantes sont à respecter absolument:
Pour une bonne arrivée d'air :
– pour les appareils muraux :
par le bas
– pour les appareils plafonniers :
par l'arrière
Pos. 3: Habillage de pied droit (option)
Pos. 4: Grille d'aspiration (opt.)
Base
Distance de montage [mm]
Montage
125
en bas ou à l'arrière
35
