Flex-Geko
7.11 Raccordement électrique pour ventilateur AC avec commutatuers simples CET.ACEC
de FläktGroup
7.11.1 Bornes de raccordement de l'appareil pour les exécutions avec platine de relais et platine de relais
Bornes de raccordement

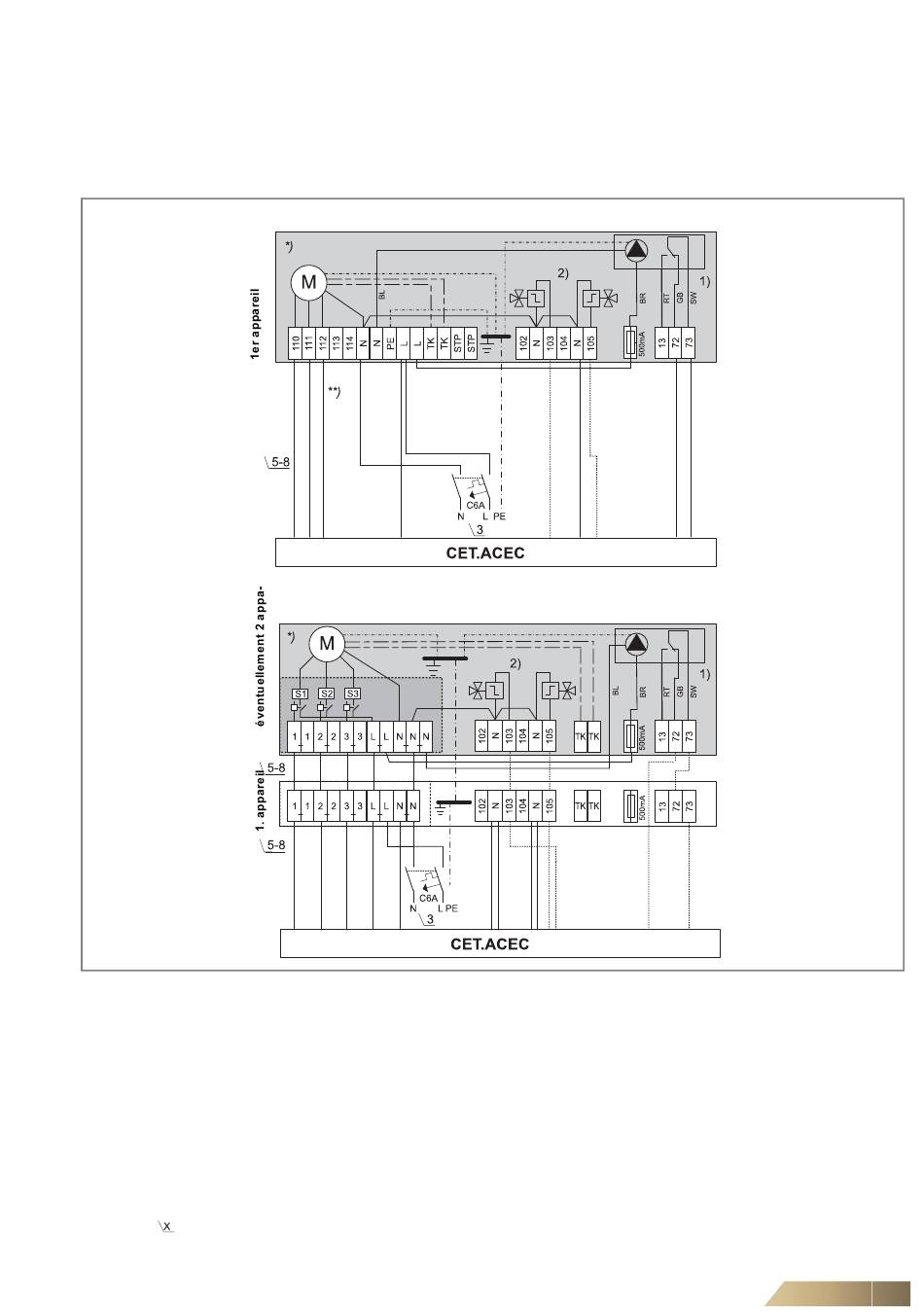

Fig. 7-65:
1)
la pompe à condensats est en option
2)
raccorder les vannes pour autant que l'appareil en soit équipé. Sinon, raccorder uniquement la commande du ventila-
teur.
Pour un système 4 tubes, raccorder la vanne de chauffage à la borne 105 et la vanne de refroidissement à la borne 103.
Pour un système 2 tubes avec mode de fonctionnement "chauffage seul", raccorder la vanne de chauffage à la borne
105. Pour tous les autres
systèmes 2 tubes, raccorder la vanne à la borne 103.
Les lignes en pointillés sont à raccorder uniquement si l'appareil est équipé de vannes.
*)Les raccordements représentés sur fond gris sont déjà réalisés en usine.
Cette représentation sert à mieux illustrer le branchement.
**)Commande du ventilateur (affectation des bornes en fonction de la séquence de vitesses de rotation choisie, voir
schéma de raccordement dans le coffret électrique)
nombre de fils du câble: par ex. : 5 x 1,5 mm² NYM
platine de relais
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Appareil avec bornier
Appareil avec platine de relais
Raccordement électrique
101
