Raccordement électrique

Appareil avec bornier

Appareil avec platine de relais FG

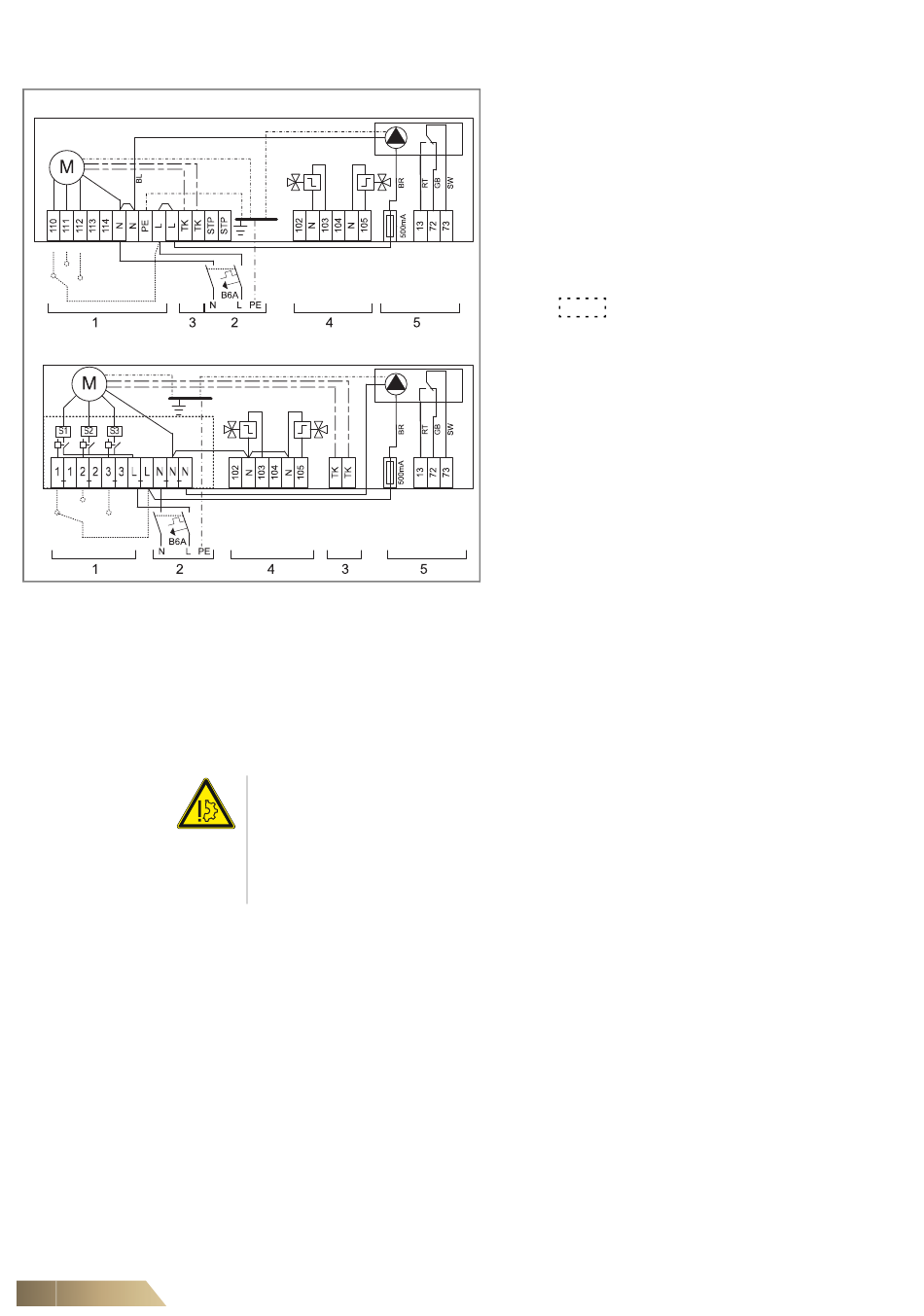

Fig. 7-4: Raccordement bornier / platine de relais FG

7.4.2 Raccordement de plusieurs Flex-Geko avec moteur EC

70
Les moteurs EC nécessitent une tension d'alimentation de 230 VAC 50 Hz. La com-
mande de la vitesse de rotation est assurée grâce à un signal DC 0-10 V ou PWM. Plu-
sieurs moteurs EC
peuvent être branchés en parallèle en rapport avec la tension d'alimentation et le
signal de commande.
Risque d'endommagement de l'appareil !
Si un appareil est équipé de plusieurs moteurs, les messages d'erreur doivent être
saisis par la régulation sur site pour chaque moteur de manière individuelle. Le
signal d'erreur est relié à la masse et un branchement en série de plusieurs sorties
cause des dégâts au moteur. Une surcharge des sorties de message d'erreur occa-
sionne également des dégâts au moteur.
Le schéma ne reprend que les bornes pour le raccordement du (des) moteur(s). Pour
les autres bornes de raccordement, veuillez consulter le plan de câblage spécifique à
l'appareil. Pour un appareil avec un seul moteur, le signal d'erreur est raccordé à la
borne 11.1. Pour un appareil avec deux moteurs, le signal d'erreur est raccordé aux
bornes 11.1 et 11.2. Les signaux d'erreur sont reliés à la terre. En cas d'absence de
défaut, le transistor de sortie est fermé; le signal aux bornes 11.1 et/ou 11.2 est alors
relié à la terre (identique au potentiel de la borne 11.5).
En cas de commande avec signal PWM, celui-ci doit représenter une fréquence fon-
damentale s'échelonnant entre 1 et 10 KHz. Lors d'une sélection < 10%
la vitesse de rotation est 0; à 14% , le moteur tourne à la vitesse n
moteur tourne à la vitesse n
En cas de commande avec un signal 0-10 V, il faut savoir que si la tension d'alimenta-
tion est inférieure à 1 V, la vitesse de rotation sera de 0; à une tension de 1,4 V, le
moteur tournera à la vitesse n
n .
max
Pos. 1: Commande du ventilateur (affectation des
bornes en fonction de la séquence de vitesses
de rotation choisie, voir schéma de raccorde-
ment dans le coffret électrique)
Pos. 2: Alimentation 230 V AC,
protection sur site par fusible maxi 6 A
Pos. 3: Bornes pour thermocontacts intégrés
Pos. 4: Bornes pour vannes
Pos. 5: Bornes de raccordement pour défaut de la
pompe à condensats (en option)
platine de relais
•
Raccordez plusieurs Flex-Geko
conformément au plan de câblage.
.
max
; à une tension de 10V, le moteur tournera à la vitesse
min
