Flex-Geko
6.6
Raccordement de la sortie condensats
6.6.1 Raccordement de la sortie condensats

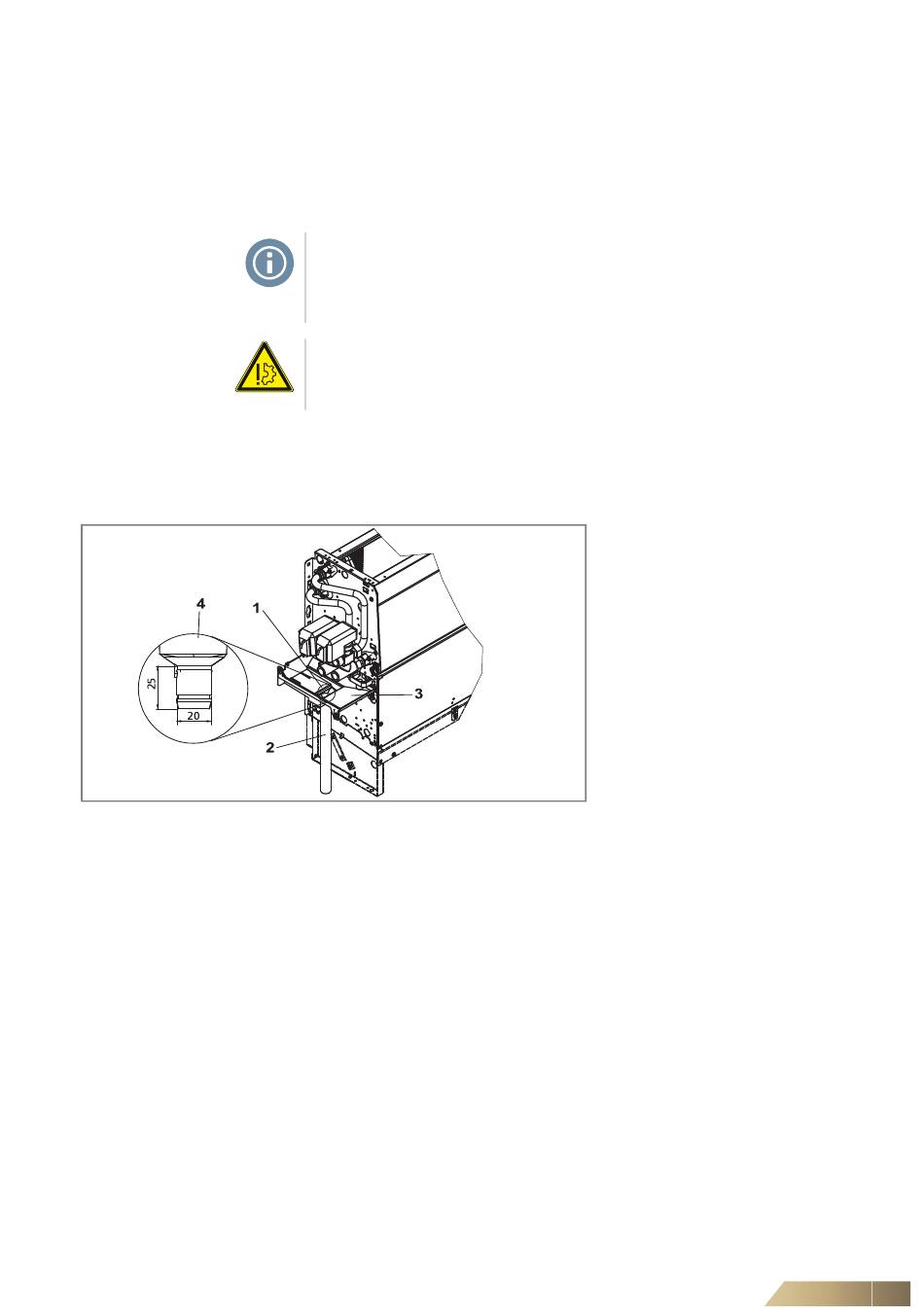

Fig. 6-22:
Sortie condensats des appareils muraux
6.6.2 Raccordement de la sortie condensats (appareil plafonnier)
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Pour une évacuation correcte des condensats, la sortie condensats sur site doit être
reliée au bac à condensats latéral.
•
Prévoir une inclinaison de la sortie condensats.
•
Pour le raccordement de la dérivation condensats aux canalisations, se conformer
aux directives relatives à l'évacuation des eaux usées (siphon)
Consignes d'utilisation!
Toujours poser les sorties condensats avec une inclinaison suffisante !
En cas de pose sans pression ou d'évacuation en extérieur, un siphon n'est pas
indispensable.
Risque d'endommagement de l'appareil !
La conduite d'évacuation des condensats posée sur site doit être raccordée au
manchon d'évacuation du bac à condensats sans aucune tension.
Faire glisser la conduite d'évacuation posée sur site sur le manchon prévu sur le bac
à condensats et étancher (voir Fig. 6-22, Pos. 4).
Pour tous les appareils plafonniers avec fonctionnement en froid, le bac à condensats
latéral auxiliaire est livré séparément. Celui-ci se trouve sous le cache de protection ou
à la sortie d'air de l'appareil selon le type d'exécution ou est emballé séparément.
•
Graissez le manchon d'évacuation du bac à condensats principal (voir (s. Fig. 6-
23, Pos. 1) et introduisez le bac à condensats auxiliaire le plus loin possible.
•
Vissez le bac à condensats auxiliaire aux endroits indiqués à l'aide des trois vis
livrées avec l'appareil (voir Fig. 6-23, Pos. 2) et fixez un support (voir Fig. 6-23,
Pos.6) à l'aide de deux vis. Attention - tenir compte de la disposition droite ou
gauche du support!
Raccordement hydraulique
.
Pos. 1: Sortie condensats par le bac à
condensats latéral
Pos. 2: Sortie condensats sur site
Pos. 3: Bac à condensats latéral
Pos. 4: Raccords de sortie condensats
(diamètre d = 20 mm,
longueur l = 25 mm)
61
