Fig. 3-1:

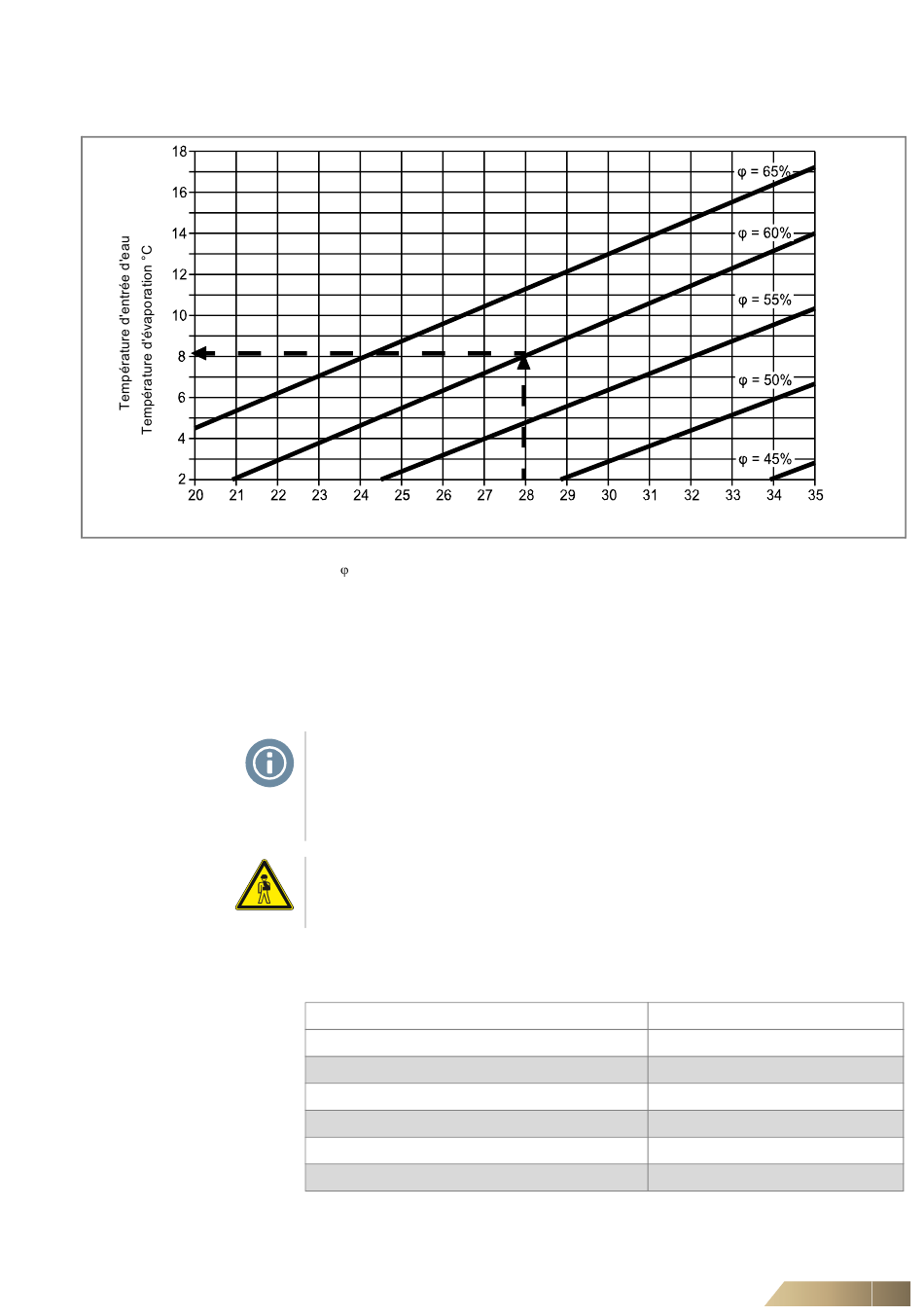

Température d'entrée d'eau ou d'évaporation (réfrigérant) minimale autorisée en fonction de l'air ambiant. Pression
atmosphérique = 1013 hPa ;
3.2.2 Perte de charge externe côté air
3.2.3 Rideau d'air et échangeur de chaleur
FläktGroup DC-2011-0115-FR 2018-10/R9 • sous réserve de modifications
Celles-ci dépendent de la température et de l'humidité relative de l'air ambiant autour
de l'appareil. Elles sont indiquées dans le diagramme ci-dessous.
Température ambiante en °C
= Humidité relative
Exemple :
La température de l'air ambiante est 28°C, l'humidité relative 60% Suivant le
diagramme (), la température d'entrée d'air minimale autorisée est de 8 °C.Fig. 3-1
Consignes d'utilisation!
Si le ventilo-convecteur est utilisé dans une installation qui produit une perte de
charge côté air (pression externe disponible), celui-ci doit être dimensionné de sorte
à ce que son flux d'air ne soit pas réduit à moins de 40% du débit d'air nominal à
chaque vitesse du ventilateur (voir Tableau 3-11 à la page 23).
Risque de dommage corporel!
Pour des appareils avec chauffage électrique une perte de charge externe n'est pas
autorisée
Rideau d'air et échangeur de chaleur
Pression de fonctionnement maxi. / température
Température ambiante maximale autorisée
Température ambiante minimale autorisée
Tension de fonctionnement
Puissance absorbée / type de protection
Température de soufflage maximum
Tab. 3-2:
Limites d'utilisation de l'appareil et de l'échangeur de chaleur
Description technique
Valeurs
1,6 MPa (16 bars)/90 °C
40 °C
2 °C
230 V AC, 50 Hz
voir plaque signalétique
75 °C (risque de brûlure)
