6
4. RACCORDEMENTS
4.1 RACCORDEMENTS DE GAINES
Les tailles 03 (Ø 250 mm) et 04 (Ø 315 mm) ont des raccords
circulaires. La taille 06 a des raccords de gaine rectangulaires
(600 x 300 mm).
REMARQUE ! Les gaines doivent être autoporteuses et
leur poids ne doit pas constituer une charge pour la
centrale de traitement d'air ou ses composants.
4.2 POSTCHAUFFAGE, ÉLECTRIQUE
La batterie électrique pour la taille 06 est montée en gaine, voir
instructions séparées. Le raccordement rectangulaire est PG.
Sur la centrale et les accessoires. Si la centrale est sélectionnée
avec un raccord par bride, celle-ci est livrée avec un adaptateur
pour bride. Celui-ci peut être placé sur l'appareil ou sur les ac-
cessoires. Si les accessoires ne sont pas placés directement sur
la centrale, d'autres adaptateurs sont disponibles avec le code
RDTZ-25-06-1.

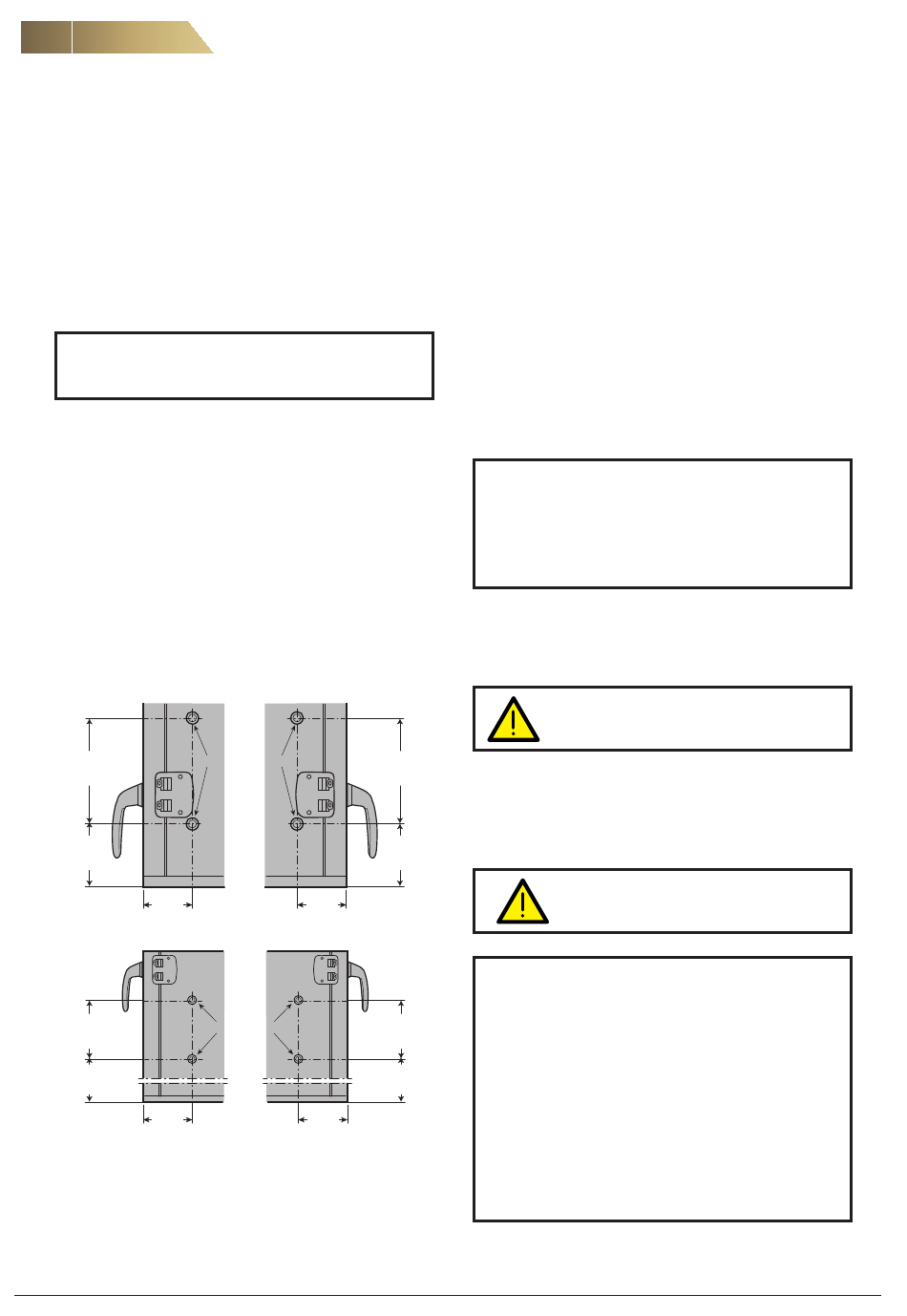

4.3 POSTCHAUFFAGE, EAU CHAUDE
Raccorder les conduits pour la batterie de chauffage à l'intérieur
de l'appareil selon les illustrations ci-dessous. Vue depuis le côté
et le dessus.
03=238
04=272
06=304
03=135
04=132
06= 93
03=108
04= 93
06=111
Air neuf vers le bas, version à droite
03=238
04=272
06=304
03=491
04=559
06=534
03=108
04= 93
06=111
Air neuf vers le haut, version à droite
RACCORDEMENT DES GAINES
Taille 03 = 3/8"
Taille 04 = 12 mm
Taille 06 = 12 mm
Pression de fonctionnement maximale 3,0 MPa
FläktGroup
DC_10176FR_20190327_R4
Ø22.5
Ø22.5
03=108
04= 93
06=111
Air neuf vers le bas, version à gauche
Ø22.5
Ø22.5
03=108
04= 93
06=111
Air neuf vers le haut, version à gauche
PRÉVENTION DU GEL
Il y a un risque de gel dans la batterie d'eau chaude à des tem-
pératures extérieures basses. Cela peut causer des dégâts des
eaux. Ce risque peut apparaître :
1. si la température de l'eau est trop élevée. Le risque augmente
au printemps et en automne. Réglez la température de l'eau
en fonction de la température d'air extérieur.
2. si le chauffage d'appoint est surdimensionné. Diminuez la tem-
pérature de l'eau pour augmenter le débit d'eau.
REMARQUE ! Pour éviter le gel, les températures de
protection antigel ne doivent pas être trop basses.
Si le bâtiment doit rester non chauffé pendant de
longues périodes en hiver, l'eau doit être évacuée à la
fois de la tuyauterie et de la batterie de chauffage.
AILETTES
Les ailettes déformées peuvent être réglées à l'aide du peigne à
ailettes EQAZ-14.
AVERTISSEMENT Porter des gants de protec
tion lors de l'utilisation d'un peigne à ailettes.
03=238
04=272
PURGE
06=304
L'air doit être correctement purgé du système pour assurer un
bon fonctionnement. La purge est faite à travers le système de
03=135
tuyauterie.
04=132
06= 93
FläktGroup n'assume aucune responsabilité pour
le raccordement de batteries de réchauffage d'air
au système de chauffage, ni pour les dommages
03=238
04=272
ou blessures causés par une planification, une
06=304
installation ou un entretien inadéquates de ce
03=491
système. La tuyauterie, les vannes, etc. doivent
04=559
06=534
être conçues en tenant compte de la perte de
charge et des fonctions du système, et non pas
des dimensions des raccordements de la batterie
de réchauffage d'air. Les gaines doivent être
autoporteuses et leur poids ne doit pas constituer
une charge pour la batterie froide.
eCO Side - Manuel d'installation et d'entretien
Attention – eau chaude !
Les caractéristiques sont sujettes à modification sans préavis
