10. FONCTIONS DE RÉGULATION
EXEMPLE
1. Consigne = 18 °C
2. Température de l'air extrait = 16 °C
Cela signifie que la nouvelle consigne calculée pour le régulateur
d'air neuf est la suivante :
Consigne calculée = consigne + (consigne - température de l'air
extrait) x cascade A = 18 + (18-16) x 0,5 = 19 °C.
RÉGULATION D'AMBIANCE
La régulation d'ambiance donne la meilleure régulation de la
température dans une pièce spécifique et est utilisée lorsqu'une
seule unité dessert cette pièce. Cette méthode est optimale pour
les grandes pièces.
En remplaçant la sonde de température d'air extrait par une
sonde de température placée dans la pièce en question, on ob-
tient une bonne valeur de température ambiante.
Cela permet à la centrale de réguler la température de l'air neuf
d'une manière qui maintient la température de la pièce à un ni-
veau souhaité.
Les limites de la température de l'air neuf (temp. min. et temp.
max.) veillent à ce que la température de l'air neuf soit maintenue
au sein de la plage de réglage.
PARAMÈTRES PAR DÉFAUT DE LA RÉGULATION
D'AMBIANCE
1. Régulateur = 2
2. Référence cascade = 0 Sélectionne la régulation d'ambiance
3. Cascade A = 0,5
4. Cascade B = –0,5
5. Temp. min. = 15 °C
6. Temp. max. = 25 °C
EXEMPLE
1. Consigne = 18 °C
2. Température ambiante = 22°
Cela signifie que la nouvelle consigne calculée pour le régulateur
d'air neuf est la suivante :
Consigne calculée = consigne + (consigne - température air am-
biant) x cascade B = 18 + (18 - 22) x (-0,5) = 16 °C.
COMPENSATION TEMPÉRATURE EXTÉRIEURE
La température de consigne pour l'air neuf peut être ajustée à la
hausse ou à la baisse en fonction de la température extérieure.
FläktGroup
DC_10176FR_20190327_R4
Sélectionne la régulation en cascade
Lorsque la sonde devient plus froide
que la valeur de consigne donnée
Lorsque la sonde devient plus chaude
que la valeur de consigne donnée
Définit la température de l'air neuf la
plus basse
Définit la température de l'air neuf la
plus haute
eCO Side - Manuel d'installation et d'entretien
En définissant une valeur de consigne plus haute à la fois pour
les journées d'hiver froides et les journées d'été chaudes à l'inté-
rieur, le confort est amélioré.
En été, cela permettra d'augmenter les économies d'énergie. La
compensation de température extérieure ne peut être combinée
avec la régulation du débit d'air extrait ou la régulation d'am-
biance.
PARAMÈTRES PAR DÉFAUT POUR LA COMPENSATION DE
TEMPÉRATURE EXTÉRIEURE
1. Régulateur = 2
Sélectionne la régulation en cascade
2. Référence cascade = 1 Sélectionne la compensation de tem-
pérature extérieure
3. Cascade A = 0,05
Lorsque la sonde est plus froide que la
valeur de consigne donnée
4. Cascade B = –0,03
Lorsque la sonde devient plus chaude
que la valeur de consigne donnée
5. Temp. min. = 15 °C
Définit la température de l'air neuf la
plus basse.
6. Temp. max. = 25 °C
Définit la température de l'air neuf la
plus haute.

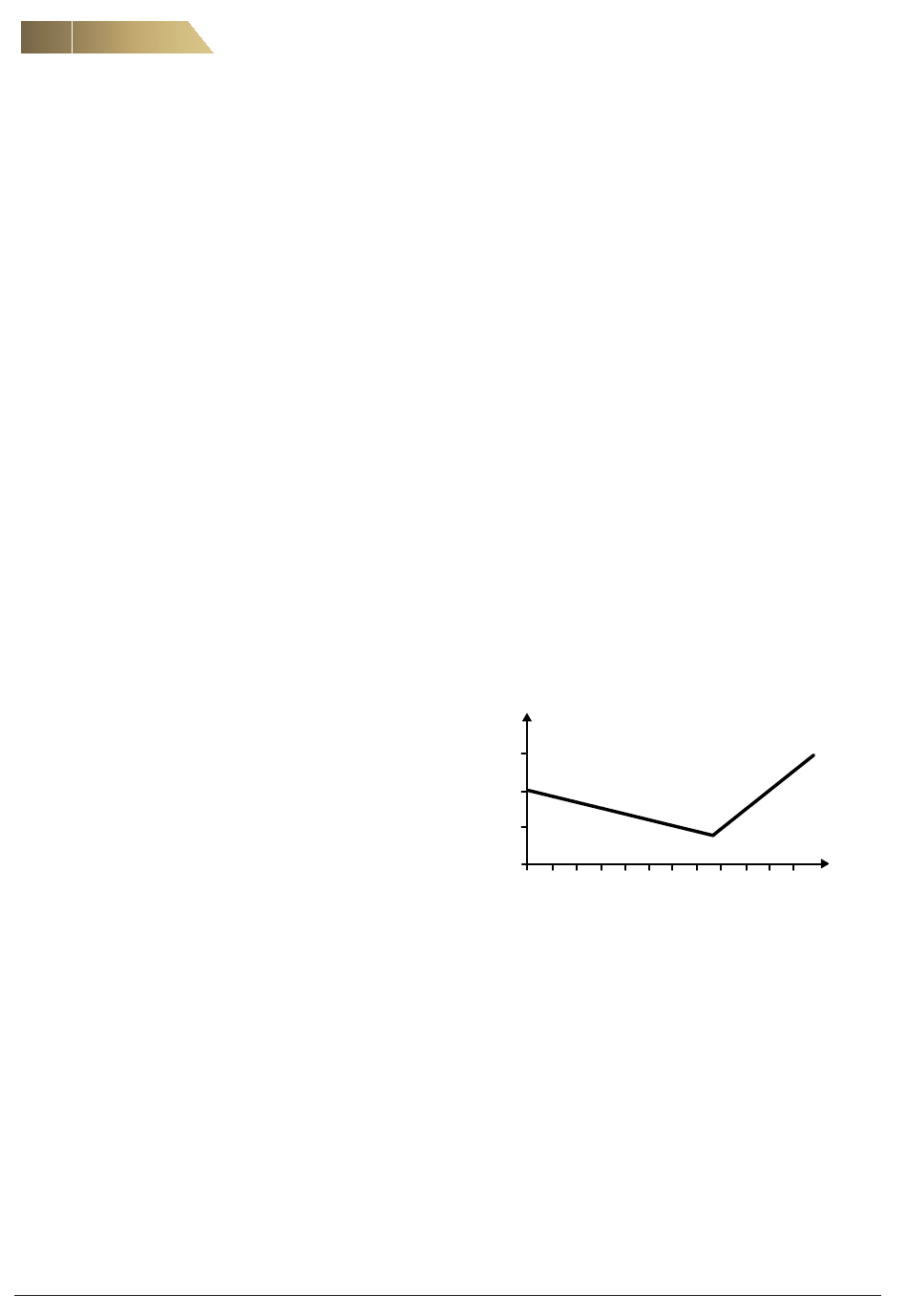

Consigne
Compensation température extérieure
+30
+25
+20
+15
–20
–15
–10
–5
0
EXEMPLE 1
1. Consigne = 18 °C
2. Température de l'air extérieur = –2 °C
Cela signifie que la nouvelle consigne calculée pour le régulateur
d'air neuf est la suivante :
Consigne calculée = consigne + (consigne - température air exté-
rieur) x cascade A = 18 + (18 - (-2) x (0,05) = 19 °C.
EXEMPLE 2
1. Consigne = 18 °C
2. Température de l'air extérieur = 28 °C
Cela signifie que la nouvelle consigne calculée pour le régulateur
d'air neuf est la suivante :
Consigne calculée = consigne + (consigne - température air exté-
rieur) x cascade B = 18 - (18 - (18-28) x (0,30) = 21 °C.
5
10
15
20
25
30
35
Température extérieure, °C
Les caractéristiques sont sujettes à modification sans préavis
