eCO Side - Manuel d'installation et d'entretien
4. RACCORDEMENTS
4.4 BATTERIE FROIDE, EAU
Les batteries de refroidissement ont des raccords circulaires
avec des bagues d'étanchéité en caoutchouc. Pour la taille 06, un
raccord adaptateur de gaine rectangulaire à circulaire est dispo-
nible en accessoire (RDTZ-24). La batterie froide doit être installée
horizontalement et la distance au coude le plus proche doit être
d'au moins 600 mm. L'évacuation et la vidange s'effectuent via le
système de tuyauterie. Le raccord de tuyauterie, Ø 22 mm, est si-
tué à l'extrémité de la sortie, il est lisse et prévu pour un raccord
à compression. Le bac de vidange est en acier inoxydable et pos-
sède un raccord R 1/2". Pression de fonctionnement maximale
1,0 MPa et température de fonctionnement maximale 150 °C.

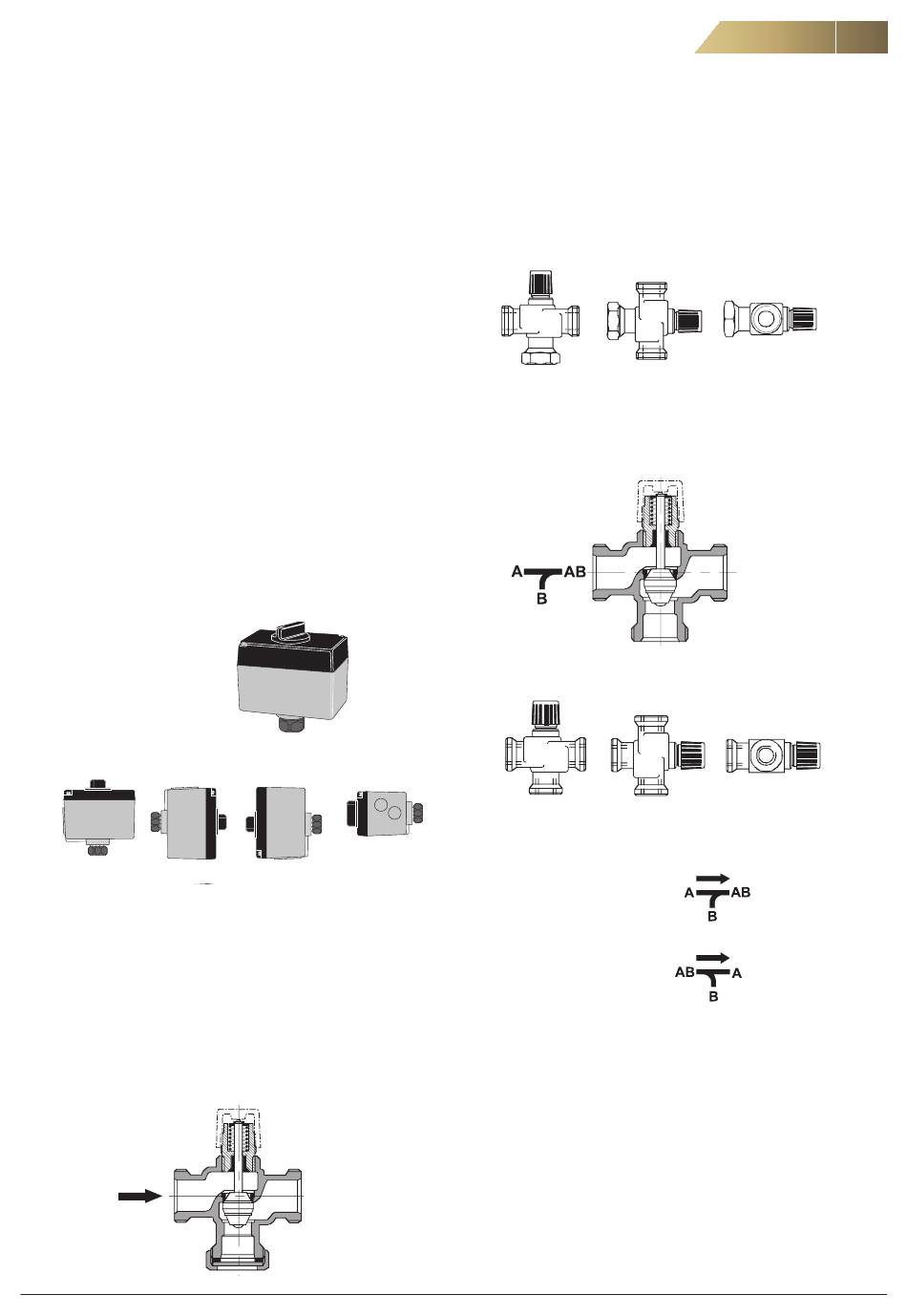

4.5 VANNE ET SERVOMOTEUR
SERVOMOTEURS POUR CHAUFFAGE SV1 ET
REFROIDISSEMENT SV2
Connectée à la borne dans l'armoire électrique. Longueur de
course 5,5 mm. Destiné à être monté sur les vannes 2 voies et 3
voies de type VVG44 ou VXG44.
MÉTHODES D'INSTALLATION ACCEPTÉES
VANNE DE CHAUFFAGE ET DE REFROIDISSEMENT
La vanne et le servomoteur de vanne peuvent être facilement ins-
tallés sans outils spéciaux. Un filtre à particules doit être installé
avant la vanne pour prolonger sa durée de vie.
VANNE 2 VOIES VVG
Le débit est augmenté en tournant la tige vers l'intérieur, il est est
réduit en actionnant la tige vers l'extérieur. Notez que la vanne à 2
voies ne peut pas être utilisée comme vanne à 3 voies.
Le sens d'écoulement est indiqué par une flèche.
FläktGroup
DC_10176FR_20190327_R4
MÉTHODES D'INSTALLATION ACCEPTÉES
VANNE 3 VOIES VVG
Le by-pass est fermé en tournant la tige vers l'intérieur, il est ou-
vert en tournant la tige vers l'extérieur.
MÉTHODES D'INSTALLATION ACCEPTÉES
Lors de l'installation d'une vanne à trois voies, procédez comme
suit :
Mélange de A/B à AB
Séparation de AB à A/B
4.6 REGISTRE
Registre monté en gaine avec un servomoteur tout ou rien à rap-
pel par ressort. Le servomoteur doit être connecté à un bornier
dans l'armoire électrique. Les tailles 03 et 04 ont des raccords
circulaires et la taille 06 rectangulaire. Le registre est conçu pour
une isolation de gaines jusqu'à 50 mm.
4.7 SILENCIEUX, MONTÉ EN GAINE
Les tailles 03 et 04 ont des raccords circulaires et la taille 06
rectangulaire. Indice de résistance au feu EI30. La distance au
ventilateur doit être d'au moins 300 mm.
Les caractéristiques sont sujettes à modification sans préavis
7
