Cassette-Geko
6.7.1 Mode de fonctionnement chauffage seul (système 2 tubes)
Appareil sans platine de relais
CET.ACEC

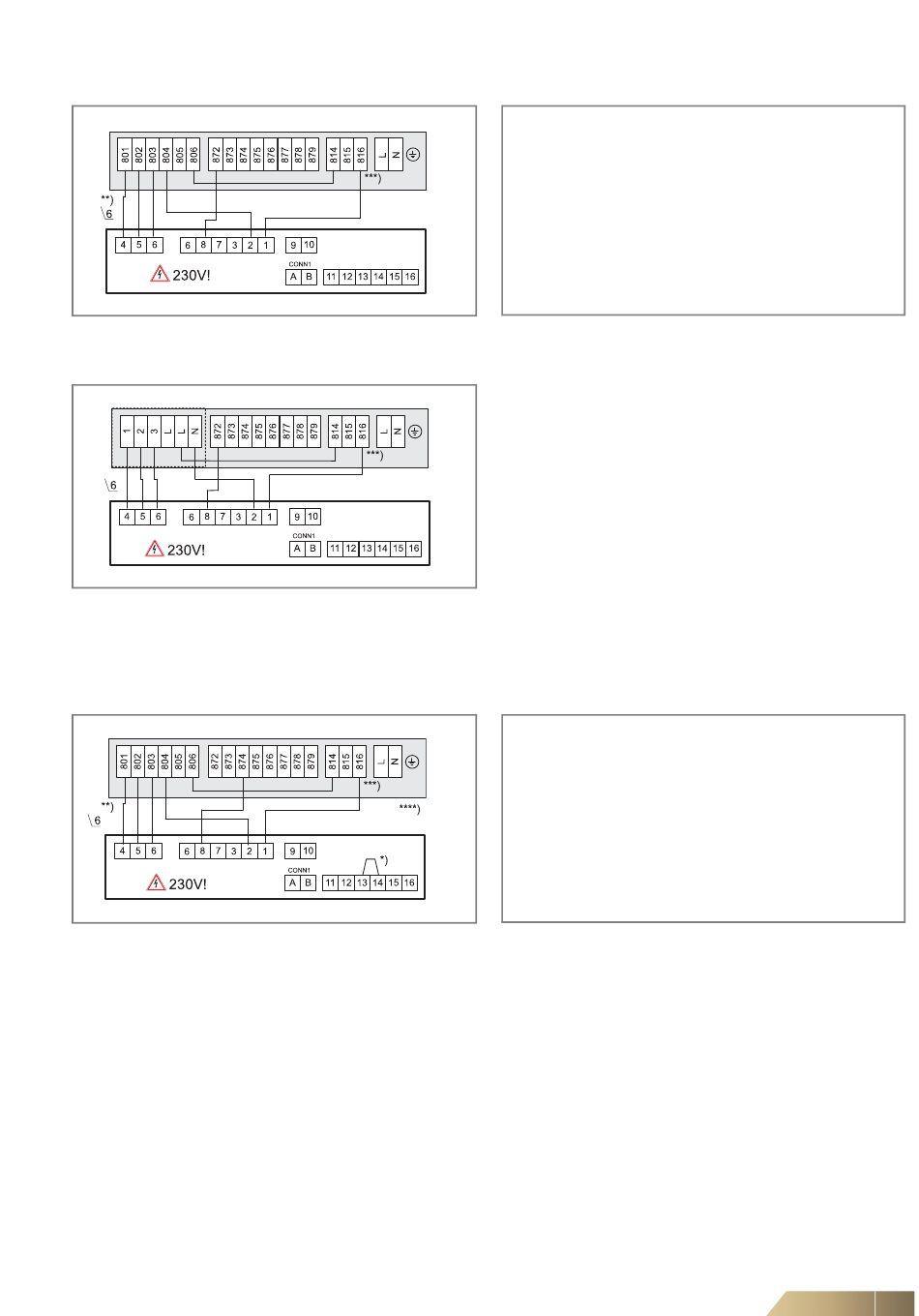

Fig. 6-10:
Schéma de raccordement pour le mode de fonc-
tionnement chauffage uniquement, appareil sans
platine de relais)
Appareil avec platine de relais
CET.ACEC
Fig. 6-11:
Schéma de raccordement pour mode de fonction-
nement uniquement chauffage
(appareil avec platine de relais)
6.7.2 Mode de fonctionnement refroidissement seul (système 2 tubes)
Appareil sans platine de relais
CET.ACEC
Fig. 6-12:
Schéma de raccordement pour mode de fonction-
nement uniquement refroidissement
(appareil sans platine de relais)
FläktGroup DC-2011-0150-FR 2019-09/R8 • sous réserve de modifications
Paramètre 3 : SEL0 = 14 et SEL2 = Auto
(système 2 tubes)
Paramètre 4 : SEL0 = 16 et SEL2 = OFF
(ventilateur marche/arrêt)
Paramètre 5 : SEL0 = 18 et SEL2 = Auto
Paramètre 7 : SEL0 = 22 et SEL2 = Auto
Paramètre 8: SEL0 = 24 et SEL2 = 2 (sans sonde)
Paramètre 9 : SEL0 = 26 et SEL2 = Auto
(centralisé ou via sonde)
Configuration
Paramètre 3 : SEL0 = 14 et SEL2 = Auto
(système 2 tubes)
Paramètre 4 : SEL0 = 16 et SEL2 = OFF
(ventilateur marche/arrêt)
Paramètre 5 : SEL0 = 18 et SEL2 = Auto
Paramètre 7 : SEL0 = 22 et SEL2 = Auto
Paramètre 8: SEL0 = 24 et SEL2 = 2 (sans sonde)
Paramètre 9 : SEL0 = 26 et SEL2 = Auto
(centralisé ou via sonde)
Configuration
Raccordement électrique
74
